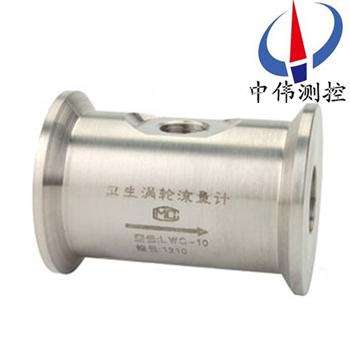

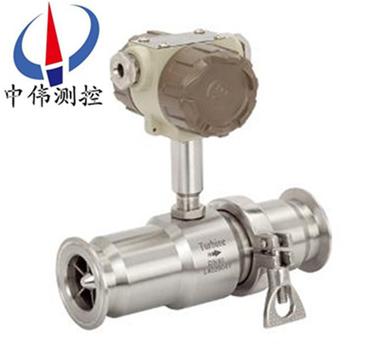

衛生型渦輪流量計

•
•

衛生型渦輪流量計是快裝式（卡箍式）安裝（拆卸）簡單，利于維護，方便清洗。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用國外xj****結構優

一、產品概述：
ZW-LWS系列衛生型渦輪流量計是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用國外xj****結構優化設計，大大提高了儀表的準確度和重復性。渦輪流量計專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗，LWS系列已達到******產品******水準，是衛生行業理想儀表。
二、工作原理：
ZW-LWS系列衛生型渦輪流量計是當流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由*磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k；式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量(工作狀態下)[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、應用場合：
1、制藥行業：生理鹽水、葡萄糖水、等輸液制品的灌裝與計量；
2、食品、飲料行業：蔬菜汁、果汁、啤酒等液態食品的灌裝與計量。
四、主要特點：
1、傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2、結構簡單、牢固以及拆裝方便。
3、測量范圍寬，下限流速低。
4、壓力損失小，重復性好，準確度高。
5、具有較高的抗電磁干擾和抗振動能力。
五、技術參數：
1、儀表口徑:4、6、10、15、20、25、32、40 、50；
2、精度等級:±1%R、±0.5%R、±0.2%R（需特制）；
3、量程比:1:10；1:15；1:20；
4、儀表材質:316（L）不銹鋼；
5、被測介質溫度（℃）:-20～＋120℃；
6、環境條件:溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa；
7、輸出信號:傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V；
            變送器：兩線制4 ~ 20mADC電流信號；
8、供電電源:傳感器：+12VDC 、+24VDC（可選）；
            變送器：+24VDC；
            現場顯示型：儀表自帶3.2V鋰電池；
9、信號傳輸線: STVPV3×0.3（三線制），2×0.3（二線制）；
10、傳輸距離:≤1000m；
11、信號線接口:基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5；
12、防爆等級:基本型：非防爆產品；防爆型：ExdIIBT6；
13、防護等級:IP65。
六、安裝場所：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH；
2、通風良好、避免日曬、雨淋；
3、避免在配管有振動或應力的場所；
4、避免易受到強烈熱輻射、放射性影響的場所；
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾；
6、在有防爆要求的場所，應采用隔爆放大器；
7、安裝位置應考慮便于安裝、操作、維修。

七、安裝方面的原因可能導致的問題：
1、上、下游直管段長度不夠；
2、儀表測量管內徑與配管內徑偏差大；
3、安裝不同心、密封墊凸人管內；
4、儀表流向裝反；
5、檢測元件被雜質覆蓋；
6、檢測靈敏度降低，小流量漏計；
7、管道泄漏（例如安裝在地下的管道，小的泄漏不被發現），閥門泄漏，旁通閥泄漏造成累積流量（總量）偏小；
8、存在兩相流、脈動流影響準確計量。
八、布線與接地注意事項：
布線注意事項
1、盡可能采用一根完整的電纜線。
2、 應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
3、 建議在粗的電線末端采用非錫焊的夾緊式接線片。
4、為防水和機械損傷，將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時，兩者不能安裝在同一根導管內）。
5、對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
6、防爆型渦輪流量傳感器電纜線的連接，須***嚴格遵守防爆放大器的有關標準。
接地問題
1、 屏蔽線只能一端接地，在顯示儀表端接地。
2、接地應良好可靠，防爆型接地電阻需小于10Ω。
使用渦輪流量計時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。

九、流量范圍及工作壓力：

十、參數對照表：

十一、選型編碼：

十二、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
