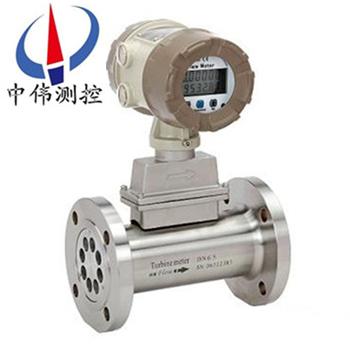

高壓氣體渦輪流量計

•

高壓氣體渦輪流量計是吸取了國內外流量儀表xj****技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表。

一、產品概述：
ZW-LWQ系列高壓氣體渦輪流量計采用xj****的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
該流量計按照供電方式、是否具備遠傳信號輸出可分為LWQ-□B型和LWQ-□C型。
LWQ-□B型：供電電源采用3.2V10AH鋰電池（可連續運行3年以上）； 無信號輸出功能。
LWQ-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
二、工作原理：
ZW-LWQ系列高壓氣體渦輪流量計的工作原理是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、應用場合：
ZW-LWQ系列高壓氣體渦輪流量計是一種精密流量測量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
四、主要特點：
1、溫度范圍：-20 ℃to 90 ℃；
2、工作壓力：250bar；
3、爆破壓力：750bar（靜壓）；
4、供電電壓：5 to 24 VDC,12 to 24 mA；
5、粘度范圍：0～1000 CSt；
6、過程連接：3/8”BSP外螺紋；
7、電子連接：3線帶狀電纜密封在外殼，電纜長15cm；
8、接液材質：PVDF，Vectra（聚乙烯纖維）和Viton；
9、外殼材質：不銹鋼，AISI303。
五、技術參數：
1、高準確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到******的準確度，在貿易結算中是優先選用的流量計；
3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正
4、所有有效數據掉電后保持10年不丟；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等。
六、儀表類型：
A、現場顯示型：
本智能流量計是采用xj****單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B、脈沖輸出型：
工作電壓：+12VDC或+24VDC兩種（客戶定貨前須***選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地
C、4～20mA輸出型：
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器zui大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
D、分體遠傳顯示型：
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接。
七、結構及安裝方式：
1、 儀表安裝采用螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6D，下游直管段應≥5D（D為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。
八、布線與接地注意事項：
布線注意事項
1、盡可能采用一根完整的電纜線。
2、 應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
3、 建議在粗的電線末端采用非錫焊的夾緊式接線片。
4、為防水和機械損傷，將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時，兩者不能安裝在同一根導管內）。
5、對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
6、防爆型渦輪流量傳感器電纜線的連接，須***嚴格遵守防爆放大器的有關標準。
接地問題
1、 屏蔽線只能一端接地，在顯示儀表端接地。
2、接地應良好可靠，防爆型接地電阻需小于10Ω。
使用渦輪流量計時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。
九、渦輪流量計安裝場所:
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH；
2、通風良好、避免日曬、雨淋；
3、避免在配管有振動或應力的場所；
4、避免易受到強烈熱輻射、放射性影響的場所；
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾；
6、在有防爆要求的場所，應采用隔爆放大器；
7、安裝位置應考慮便于安裝、操作、維修。

十、安裝要求：
1、安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。
2、安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數轉動正常，無間斷卡滯現象，則流量計可安裝使用。
3、氣體渦輪流量計安裝時法蘭和管道法蘭中間要加密封墊圈。
4、氣體流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
5、氣體渦輪流量計在安裝時前后均應加截至閥門。
6、法蘭盤連接處管道內經處不應該有突起相連接。
7、安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
8、應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所。
9、不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
10、室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命。
11、可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。
12、為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時須***關閉旁通管道閥門。
十一、使用方法：
1、用戶安裝好流量計后，擰開后蓋，插上電池電源即可全屏顯示（數碼，漢字），大約8秒
鐘后，即可正常工作。更換電池時，先拔下電池電源插頭，換上新電池即可重新工作。此時儀表系數不改變。
2、三點系數雙排液晶顯示儀置數方法
a.打開儀表前蓋，同時按向右鍵和F鍵，儀表進入置數狀態，此時上排首
位字顯示1，表示此時可設置*點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值，下排八位可設置該點的儀表系數值。
b.首先zui高位閃爍,按向上鍵 ，該位加1至所需數值，按移位鍵 ，閃爍位右移，再用向上鍵選擇該位數值…… 當閃爍位移至zui后一位后，按  鍵，可重新置入該參數。儀表系數格式為XXXXXX.XX
c.檢查無誤后按下F鍵，可進入下一點儀表系數的設定，設置方法，格式同上。
d.設置完三點系數后同時按下按向右鍵F鍵，儀表進入工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。
e.在工作狀態下，按F鍵，累計總量可清零。
注：使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感不同流量點（頻率點）對應的儀表系數分別是多少,即F1—K1, F2—K2, F3—K3.
設置完參數，檢查無誤后，同時按下按向右鍵F鍵則回到工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。
在工作狀態下，按F鍵，累計總量可清零。

十二、使用注意事項：
1、中低壓表z大檢漏壓力：≤1.0Mpa，溫壓補償型檢漏壓力不超過壓力傳感器上限值的3倍。高壓表殼按額定流量的1.2倍壓力檢漏。
2、安裝后檢漏及安裝使用中應遵守如下規定：
a先關閉出氣閥門和進氣閥門。
b微微開啟出氣閥門，再緩慢打開進氣閥門，使表緩慢啟動，然后再緩慢打開出氣閥門，使達到正常運行狀態，要防止驟然啟動，損壞表芯。
c在停氣的時候，需關閉出氣閥門，然后再關閉進氣閥門，每次啟動時均應遵守上述規定。
3、氣體渦輪流量計安裝使用后，不得隨意觸及螺栓、螺釘及螺母等緊固件，以免發生漏氣、損壞等危險。
4、流量計機芯（氣質干凈）應每半年進行清洗維護一次；（氣質較臟）應每月進行清洗維護一次。
5、如果機芯經分解維修后，重新投入使用，需按z大壓力xj****行密封試驗。并向機芯內注精密儀表油或變壓器油。

十三、參數對照表：

十四、測量范圍與壓力等級：

十五、選型編碼：

例如，型號為：ZW-LWQ－C－50－A－A的氣體渦輪流量計，表示：
儀表口徑為50mm，顯示、輸出方式為現場顯示加電流輸出，測量精度為1.0%；渦輪類型是測量正常流量范圍的智能氣體渦輪流量計。

十六、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
