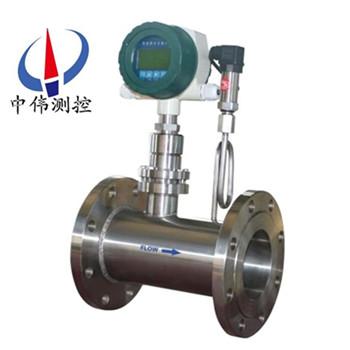

溫壓補償靶式流量計

•

溫壓補償靶式流量計既具有傳統 靶式、孔板、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾，抗雜質性能，輕便又可靠的特點，廣泛使用 于石油、化工、能源、食品

一、產品概述：
ZW-BSL系列溫壓補償靶式流量計可在6.0MPa、450℃的工況下測量過熱蒸汽；在飽和蒸汽場合中，有些蒸汽流速過低而沒有儀表適合，只能采用縮徑來解決，可測量低流速優勢，不需更改儀表口徑即可使用；在鍋爐蒸汽場合中，由于冬天和夏天的蒸汽用量差別很大，只需更改靶板即可滿足量程變換的要求，無需重新訂購儀表；蒸汽流量中，有些場合溫度和壓力都在時刻變化，溫壓補償一體式靶式流量計可以通過傳感器采樣蒸汽的溫壓參數，根據******水和水蒸汽性質協會的IAPWS-IF97公式動態補償流量，使得蒸汽的測量更加準確。

二、結構與工作原理：

1、結構

ZW-BSL系列溫壓補償靶式流量計主要由測量管（外殼）、新型傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，須***選用相適應的傳感器，因此，用戶提供準確的計量對象及參數，廠家選用合適的傳感器是產品能否計量準確的關鍵。

2、工作原理

當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶桿傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。其數學方式表達如下：

F=CdAρ/V2/2

式中：F阻流件所受的作用力（kg）

Cd物體阻力系數

A阻流件對測量管軸向投影面積（mm2）

ρ工況下介質密度（kg/m3）

V介質在測量管中的平均流速（m/s）

阻流件（靶）接受的作用力F，經剛性連接的傳遞件（測桿）傳至傳感器，傳感器產生電壓信號輸出：V=KF

式中：V—傳感器輸出的電壓（mV），K—比例常數，F—阻流件（靶）所受的作用力（kg），

此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

三、應用場合：

ZW-BSL系列溫壓補償靶式流量計適用于高溫煉油行業，如柴油、瀝青、焦油、C4分餾等高溫介質環境下，可很好的解決此類流量測量，可測介質溫度zui高可達450℃；在過熱蒸汽場合，由于介質的高溫高壓，很多儀表不適合此類工況。
四、主要特點：
1、適用于各種管徑：15-2000mm至更大。
2、適用于高低溫介質：-196℃-+450℃。能準確測量各種常溫、高溫、低溫工況下的液體、氣體、蒸氣，粘稠介質及各種流體介質的流量。
3、靈敏度******，能測量超小流量，其可測量低流速為0.08m/s。
4、適用于高壓力工況：0-42Mpa。
5、無可動部件，準確度高。
6、重復性好，一般為0.1-0.08%，測量快速。
7、計量準確，精度高，總量測量可達0.2%。
8、抗振抗電磁干擾好，即可干式標定，又可砝碼掛重法。
9、本體材質：碳鋼，304,316,316L。
10、供電方式：3.6V鋰電池；24VDC電源；雙電源：3.6V鋰電池+24VDC電源。
五、技術參數：
1、被測介質：液體；氣體；蒸汽
2、公稱口徑管道式：15~300mm夾裝式：15~600mm插入式：100~2000mm
3、公稱壓力：0.6~42MPa
4、介質溫度：-20℃~70℃（常溫型）；-196℃~+450℃（高低溫型）
5、準確度：±0.2%，±0.5%，±1.0%，±1.5%，±2.5%
6、范圍度：1：3，1：5，1：10，1：10（氣體），1：10（蒸汽）
7、補償型式：溫度補償；壓力補償
8、重復性：0.1%~0.08%
9、供電電源：機內置3.6V鋰電池；外供電源24VDC；220VAC（僅用于分體數碼管顯示）
10、輸出形式：現場顯示讀值；4~20mA（兩線制）；脈沖；0~10V； RS232/RS485（可選）
11、測量管材料：碳鋼；304；316L；亦可根據用戶要求提供
12、防爆標志：本安型（ExiallCT4）隔爆型（ExiallBT4）
13、防護等級：IP65；IP67
注：流量計法蘭規格執行GB/T9115.1~9115.4-2000系列標準，管道式可根據用戶需要生產DN6、DN8、DN10等小口徑流量計。
六、安裝說明：
1、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；
2、介質工作溫度在+300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭（表頭工作溫度為-30至+70度），同理工作溫度-100度以下的介質，也要采取防凍措施；
3、為保證流量計準確計量，要求設置前后直管段；
4、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；
5、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
6、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；
7、流量計殼體須***可靠接地，若無接地條件應向廠方說明。
七、故障處理：
（流量計帶故障自檢程序，用戶通過顯示屏可查知部分原因！）
1、當管道內被測介質流速為零時，流量計示值瞬時流量值不為零，造成該現象的主要原因有：
a、安裝前后流量計水平度不一致，以至靶片和靶桿因傾斜而產生軸向水平分力導致瞬時流量存在；
b、流量計長期運行，其傳感器內部應力釋放產生微變；
c、安裝或運行過程中，嚴重過載造成零點飄移；
以上三種方式均可參照有關流量計清零的步驟和方法處理。
d、流量計殼體接地不良；
處理方法：用戶重新接地。
e、靶片、靶桿與測具之間被雜物卡??；
處理方法：關閉流量計前后閥門，用工具松開流量計過度部件與測量管之間的連接螺栓，并輕輕的晃動過渡部件或取出，清理雜物后照原樣復位即可。
2、流量計工作過程中示值出現非正常增大，造成該現象的主要原因有：
a、靶片以及靶桿上掛有絲狀及帶狀雜物；
處理方法：參照處理雜物方法。
b、高結圬條件下，靶片和靶桿產生嚴重結圬，使受力元件靶板沿測量管軸線上投影面積增加，即靶片與測量管之間環形過流面積減少，進而在相同流量下，傳感器受力增大，zui終導致流量示值非正常增加；
處理方法：取下過渡部件，用工具將靶片和靶桿以及測量管內壁上的圬物清除即可。
3、計量誤差大，造成該現象的原因很多，其zui主要的原因為以下幾種：
a、安裝時流量計與連接管道相對同心度出現較大錯位，密封墊片未同心，從而形成節流阻件，極大影響被測介。
質流態；
處理方法：調整安裝狀態。
b、流量計前后直管段太短，并于流量計前直接安裝了彎頭，閥門等極大干擾被測介質流態部件；
處理方法：按照說明書要求進行安裝或對流量計進行實地實流標定。
c、旁通管道泄漏 ；
處理方法：檢查及更換旁通管路。
d、靶片上繞纏有帶狀雜物，增大了靶片受力；
處理方法：參照前面處理雜物方法。
4、流量計無示值或無發信號，其原因主要有以下四種：
a、電源接觸不良或脫落 ；
處理方法：對于自帶電池的流量計，檢查電池是否裝穩，觸點是否良好，以及電池是否有電。對于外接電源，
應檢查連接導線之間連接是否完好，導線是否導通，外供電源是否正常。
b、流量計電路損壞；
處理方法：返廠修理。
c、顯示屏損壞 ；
處理方法：返廠更換。
d、用戶信號接收系統故障；
處理方法：檢查、排除故障。
5、流量計運行過程中示值一直為零，此種現象主要原因有：
a、受力元件(靶片)脫落，導致傳感器無力感應；
處理方法：裝配相同規格的靶片。
b、流量計傳感器無電壓輸出信號 ；
處理方法：首先判斷傳感器是否損壞，具體的方法是看傳感器數據有無變化。
c、被測介質流量太小，低于流量計的zui小刻度流量；
處理方法：返廠重新更換受力元件。

八、安裝注意事項：
1、測量管前后應有直管段，直管段的管徑應與流量計測量管管徑相等，如管徑不同要用異徑管連接使入口處管徑相同。流量計上游側直管段長度一般不小于6~20D之間，按不同上游阻流件類型確定，下游直管段不小于3—4D。 流量計通常是按水平位置校驗的，一般安裝于水平管道使用，當須***安裝于垂直管道時，須用掛重法對流量計進行垂直安裝狀態校驗，流體方向應自下向上。
2、為便于維修使用及防止流量計啟用時單向受力，并聯安裝旁路管道流量計下游安裝排泄管，便于對儀表清洗和吹掃，對于測量臟污流體或易凝固及結晶的介質更有必要。靶板與測量管（表體）應同軸安裝，據曾對某口徑的試驗證明，靶板中心與管道中心若上下偏離1mm，可能引起流量系數1%一2%的偏離，但左右偏離1mm，則影響不大明顯；
3、安裝防爆型靶式流量計時，應注意檢查是否有防爆標記以及防爆合格證，防爆設備是否完好。
4、對于小口徑流量計，由于管徑小而流量計相對較重，為防止管道變形或工作時產生振動，應另設支架支撐流量計。對于大口徑流量計可不必另設支架。
九、使用注意事項：
1、流體流動前，應先關閉流量計下游閥門，打開上游閥門，讓流體進入流量計管段。然后緩慢打開流量計下游閥門，同時關閉旁路閥門，使流體緩慢增加，切忌突然打開閥門沖擊靶板損壞儀表。
2、流量計長期運行后，除清洗靶板、測量管的積垢外，應采用掛重法檢查力轉換器的特性是否有變化。掛重法是在靶板中心施加與流動相同方向的砝碼重力，調整儀表，對應于流量計流量上限的力，即按式(16.6)計算的F一，其他流量點則加相關的砝碼，讀取儀表的輸出信號，檢查各點的基本誤差和線性度。“掛重法"在制造廠的產品使用說明書或其他資料    ‘上皆有敘述，亦可參閱。
3、流體作用于靶板的力與掛重作用的力還是有區別的，因此掛重法并不能******代替實流校準。要獲得高準確度，必要的實流校準還是需要的。
4、在復制或改制靶板時，要注意靶板的加工精度，否則將影響流量系數。試驗數據證明，對于口=0.8的靶式流量計，管徑DN=25mm時，若靶徑偏差0,03mm，流量系數偏差1%。靶板的加工精度和表面粗糙度對流量系數亦有影響。
5、流量計運行時，若發現輸出值晃動，檢查力轉換系統是正常的，則可能是由于流體流經靶板在其下游產生渦街，使靶受力發生顫動所致，它與流速大小，介質的物性參數（密度，粘度）等有關，可在力轉換及電信號系統中采取阻尼措施改善之。

十、參數對照表：

十一、選型編碼：

選型示例：

ZW-BSL-50EQCDPIXN含意為：靶式流量計為電池供電型，測量介質是氣體，公稱口徑50mm，介質溫度為常溫，公稱壓力為2.5MPa（法蘭規格）帶壓力補償，4～20mA電流輸出，防爆標志為本安型,測量管材料是不銹鋼。

選型說明：

a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；

b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；

c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；

d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的***高工況溫度；

e、對帶溫壓補償的流量計，除按照型號說明格式填寫外，應特別說明需補償的工況溫度及工況壓力范圍；

f、用戶需要特殊測量管材質，應加以說明。
