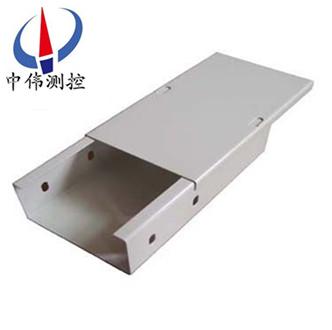

槽式橋架
槽式橋架是一種全封閉型電纜橋架，配有蓋板，使用***小量化的連接螺栓，它***適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽干槽式橋架是一種全封閉型電纜橋架，配有蓋
Description：
槽式橋架是一種全封閉型電纜橋架，配有蓋板，使用***小量化的連接螺栓，它***適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果，結構美觀，強度大，安裝方便。
槽式橋架選型參數列表:
| XQJ-C-1A槽式直通 | XQJ-C-2A水平彎通 | XQJ-C-3A水平三通 |
| XQJ-C-4A水平四通 | XQJ-C-4B上垂直等徑四通 | XQJ-C-06A、B、C、D異徑接頭 |
| XQJ-C-3G下垂直等徑三通 | XQJ-C-3B上垂直等徑三通 | XQJ-C-3C下垂直等徑三通 |
| XQJ-C-2B垂直等徑上彎通 | XQJ-C-2C垂直等徑下彎通 | XQJ-C-2D垂直等徑左下彎通 |
| XQJ-C-3D上邊垂直等徑三通 | XQJ-C-3E下邊垂直等徑三通 | XQJ-C-3F上角垂直等徑三通 |
| XQJ-C-2E垂直等徑右下彎通 | XQJ-C-2F垂直等徑左上彎通 | XQJ-C-2G垂直等徑右上彎通 |
槽式橋架型式及品種的選擇：
1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架（帶蓋）
2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高槽式橋架的載荷能力或選用行架。
5、大跨距（>3m）要選用復合型橋架。
6、戶外要選用復合環氧樹指橋架。
槽式橋架的護罩隨槽體配套供貨，其它配件與梯級式、托盤式橋架通用。用戶如需槽式電纜橋架的其他品種規格可來圖來函或面洽訂貨
