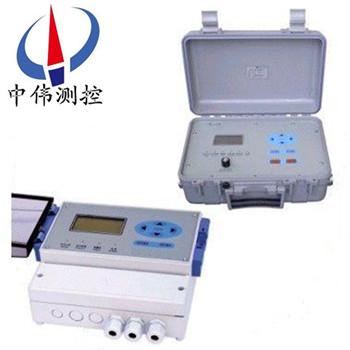

多普勒超聲波流量計

•
•
•

多普勒超聲波流量計利用非接觸式夾固型傳感器來測量液體流量。它的傳感器探頭組件中晶體工作在一個特定的頻率內，能夠傳感任何懸浮固體和氣泡出現的液體，僅憑液體在管路中的擾動界面即可接收信號。因此它可以測量臟

一、產品概述：
ZW-LDN-1系列多普勒超聲波流量計的主機面板上有一個現場可以調節發射功率級別的裝置，可以適應管道涂層、堆積、腐蝕以及疏松的內襯等，保證儀表在這些條件下能正常工作。流量計主機有******的數字濾波設計，能對接收到的信號波形，自動整形成理想的波形，因此在管道振動或沒有太多直管段等場合，均能保證儀表讀數穩定可靠。儀表安裝及操作非常簡單。

二、工作原理：
ZW-LDN-1系列多普勒超聲波流量計利用了物理學中的多普勒效應，在任何流動的液體中存在的不連續都會使被反射的超聲波信號產生頻移（也即信號產生相位差），通過測量相位差，即可測得流速。頻移是流速的線性函數，它經過電路過濾后，能產生穩定的、可重復的和線性的指示。理論上，這些不連續可以是懸浮的一些氣泡、固體，或由于流體擾動引起的界面。傳感器產生和接受超聲波信號，提供數據給主機，主機處理信號并提供模擬輸出供速度顯示和體積流量顯示及累積以及繼電器輸出。另外，主機包含一個信號強度指示器，它能確保有滿意的操作。ZW-200F就是基于多普勒超聲測量原理，采用相位差方法來處理信號的。它具有******的數字濾波技術和頻率調制解調技術，自動整形接收到的波形信號，它可以測量含襯里的管道，且對管道振動不太敏感。
聲波反射物質的聲阻抗須***與液體的聲阻抗（聲波在介質中傳播時的速度差異）有至少10%的差別。
液體中的顆粒須***足夠大（大于100um）或含有氣泡，以引起聲波的縱向反射。
安裝插入式傳感器時，安裝位置的上下游須***有足夠長的直管段，通常情況下，上游需要10D，下游需要5D的直管段。D為管徑。
三、應用場合：
ZW-LDN-1系列多普勒超聲波流量計主要應用于城市污水處理廠、排水泵站環保檢測及礦山、油田、冶金、化工、煉油、造紙、食品等行業的城市排水、工業廢水、生活污水、泥漿、紙漿、油水混合液等流量計量。適用于鋼鐵、硬質塑料管等硬質管材，可以對多種管徑和壁厚的管內含有懸浮固體顆?；驓馀莸亩嘁后w進行測量。
四、主要特點：
1、可以測量純凈液體和臟的液體，因此廣泛適用于企業從自來水級別介質到污水、廢水、含礦渣液體的測量。
2、安裝無嚴格直管段要求，只需1～3D（管徑）直管段即可獲取穩定讀數，不受管道振動影響，可在泵房測量。
3、對管道狀況無嚴格要求，對于管道腐蝕或內襯水泥材質等均可進行測量。

4、內置大容量充電鋰電池，連續工作時間可達20小時。
5、操作十分方便，面板上有信號強度指示、流體狀況指示，正常和故障指示，只需設定一步管道內徑即可測量。
6、儀表有可調節傳感器發射功率大小的裝置（旋鈕），使儀表在多種惡劣環境下均可工作。主機內線路面板刷有防腐、防霉劑，主機內置干燥劑，儀表正常壽命10年以上。
五、技術參數：
1、被測介質: 漿體、污水、灰水、啤酒、渣油、皂液、
2、輸出方式: 4～20mA，負載小于600Ω 工業用水、原水、河水等（其中氣泡、固）；
3、電源電壓: AC200V（±20%）,50HZ。體顆粒含量＞20g/L）多相液體；
4、環境溫度: 主機：-10℃～+45℃；
5、管路材質: 金屬、有機玻璃、UPVC塑料等；
6、探頭:常溫-20℃～+60℃高溫-20℃～+120℃；
7、測量管徑: 10mm～3000mm.  ；
8、環境濕度: 相對濕度≤85%；
9、介質流速: 0.04m～10.0m/s；
10、電纜長度: 標準長度:便攜式5m；
11、測量精度: 2.0級（經現場標定優于1.5級） ；
12、使用環境：固定式、插入式10m
13、安裝方式: 外貼裝方式、插入式安裝方式；
14、特殊長度: 20m、30m、40m、50m、60m、80.據；
15、重復性: 0.05% 。
六、主機與探頭安裝點距離而定：
1、顯示方式: 2×16LCD液晶背光顯示；
2、儀表重量: （G）固定式≤4kg；
3、可顯示流量、流速、累計流量等。
（B）便攜式≤4.5kg
1、鍵盤類型: 4×4觸摸鍵盤 ；
2、外型尺寸: （G）固定式275mm×203mm×118mm；
3、掉電保護: 斷電自動保護，上電自動測量 ；
（B）便攜式340mm×210mm×235mm ；
1、累計輸出: 光隔離、發射、集電極開路輸出。采用xj****的“多普勒效應法"測量原理，利用超聲波被一個相對運動的介質反射時反射信號與發射信號的頻率出現差移，求得圓管內液體的流量。
2、其關系式表達為：Q為液體的流量K為流量系數A為管道有效斷面C為超聲波束與管軸線的夾角f1為超聲波發射頻率 △f為頻差
3、超聲波流量計采用管外非接觸式計量，測量過程與管路的液體沒有任何接觸，故不受來自液體壓力、腐蝕、污染等諸多因素的影響。
七、應用注意事項：
1、仔細閱讀制造商的操作說明書。超聲波流量計的早期問題可能是由于（至少不排除），用戶不理解某些基礎步驟的重要性，如變送器在管道上的正確安裝。無論何種情況下（如管道溫度出現劇烈變化或非常規振動），都須***保持管道對聲波的耦合及變送器的相關調整。
2、運用多普勒和時差流量計顯示實際的單位體積流速時，被測管道的流體須***一直是滿的。然而，如果兩個變送器都安裝在管道內的流體表面以下，多普勒流量計也能連續顯示部分管道充滿流體的流速。
3、絕大部分生產商都說明了儀表與上游和下游的閥、T形架、泵以及類似物之間的zui小距離。而且一般都以管道直徑表示，通常上游應為10~20直徑，下游為5直徑。
 4、多普勒流量計的功能取決于流動液體中的反射物。因此，為得到可靠的測量數據，須***注意有關固態顆?；驓馀莸臐舛群统叽绲南孪?。而且，流體速度還須***足夠快以保證上述材料處在懸浮狀態，生產商將提供典型速度數值規范：如固態為6ft/s（1.8m/s）、而小氣泡為2.5ft/s（0.75m/s）。在過去的幾年中，多普勒流量計的一些供應商已推出了一些在1MHz以上頻度下工作的產品型號。這些產品要求在明凈的液體中工作，因?yàn)槠浞瓷涫窃诹黧w中的漩渦情況下發生。然而，如果有警告說明，是提醒用戶限制該技術用于較低濃度的氣泡和顆粒情況。因?yàn)樵诔暡髁坑?jì)的操作過程中，測量所需的能量?jī)H通過部分測量的液體，Reynolds數（流體中慣性力與粘力的比率）會影響流量計的性能。例如，按上述的規定說明操作時，有些多普勒流量計和時差流量計要求的zui小Reynolds數分別為4000和10000。此處需強調的是，因?yàn)樯鲜鱿拗频脑?，需要特別注意廠商說明書在這方面的指導。

八、典型成功事例：
1、某石化水廠：海水管道（Φ700mm）內襯水泥，管道內外表面腐蝕嚴重；企業出水量普查；
2、某石化水質凈化廠：循環水測量和泵房污水測量；
3、某鋼鐵公司：各種循環水、地下水，管道情況復雜；企業各工段用水量每月測量；
4、某石化公司橡膠廠：企業各種循環水、泵水。

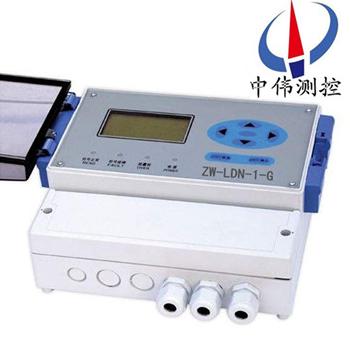

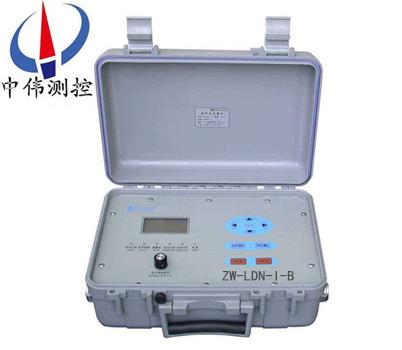

九、選型編碼：（ZW-LDN-1-B便攜式；ZW-LDN-1-G固定式）

十、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
