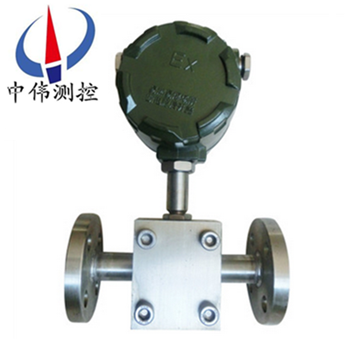

法蘭式齒輪流量計
法蘭式齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
Description：
一、產品概述：
ZW-LA系列法蘭式齒輪流量計是一種新型容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。
二、工作原理與結構：
ZW-LA系列法蘭式齒輪流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。兩個精密配合的齒輪封閉在堅固的腔體內，工作時，被測液體推動齒輪旋轉，由非接觸式的檢測器檢測齒輪的轉動。齒輪間的的間隙形成測量腔室。每齒經過檢測器時，檢測器產生一個脈沖。輸出的脈沖信號經儀表容積/脈沖（Vm）換算和處理，顯示為滿足用戶要求的讀數。此流量計特別適用于精密、高壓、高黏度環境。

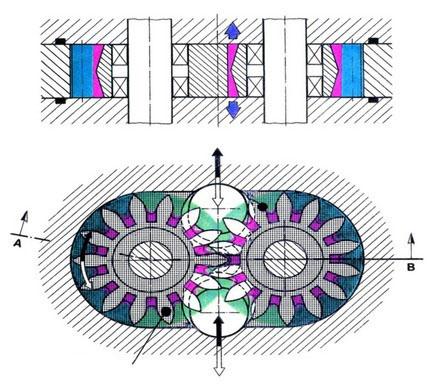

結構原理圖
三、應用場合：
ZW-LA系列法蘭式齒輪流量計廣泛應用于石油、石化、天然氣、化工、造紙、汽車、食品等行業，還用于測量小管徑的微小流量的計量。
四、主要特點：
1、流量測量與流體的流動狀態無關；
2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利；
3、計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器；如介質中夾雜有氣體，也會引起測量誤差；
4、體積小、重量輕、運行時振動噪聲小，可測量粘度高達10000pa.s的流體。計量精度為0.5級、0.2級。測量范圍寬zui高可達50：1；
5、有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。
五、技術參數：
（一） 儀表參數
型號 | 流量范圍m3/h | 壓力等級mpa | 材質 | 連接方式 | 介質粘度Pa.s | 溫度 ℃ | |
0.5級 | 0.2級 | ||||||
LAⅠ | 0.010～0.50 | 0.05～0.25 | 1.6 2.5 4.0 6.3 10.0 25 42 | 碳鋼 304 316 | 內螺紋 | 0～10000 | 0～200 |
LAⅡ | 0.020～1.00 | 0.080～0.60 | |||||
LAⅢ | 0.050～2.00 | 0.20～1.0 | |||||
（二） 使用環境
溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa。
（三） 電氣指標
1、 供電：內電源3.6V鋰電池，功耗＜1mw；外電源12VDC～24VDC,功耗＜2w；
2.、 輸出方式：脈沖、電流、RS485Mudbus 、Hart協議--等；
六、外形尺寸：
型號 | a(mm) | b(mm) |
ZW-LAⅠ | 180 | 180 |
ZW-LAⅡ | 200 | 200 |
ZW-LAⅢ | 200 | 220 |
七、安裝方式：
注意：任意方向、前段無需直管段。如有雜質，需加裝過濾器。
八、 選型編碼：
基本型號 | 1 | 2 | 3 | 4 | 說明 |
計數器 | 公稱壓力 | 材質 | 準確度 | ||
ZW-LA | 齒輪流量計（中偉測控） | ||||
Ⅰ | Ⅰ型 | ||||
Ⅱ | Ⅱ型 | ||||
Ⅲ | Ⅲ型 | ||||
1.6～42 | 公稱壓力1.6～42mpa | ||||
C304 | 為304不銹鋼 | ||||
C316 | 為316不銹鋼 | ||||
0.5 | 0.5級 | ||||
0.2 | 0.2級 |
九、設計選用及訂貨須知事項：
1、流量計名稱、型號。規格、材質等。
2、介質溫度（℃）、工作壓力（Mpa）、流量范圍（m3/h）。
3、介質粘度值或介質名稱。
4、有無特殊要求（如防爆等）。
5、你需要詳細了解有關產品，請來電索取資料。
售后服務承諾：
1、我公司所售流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
