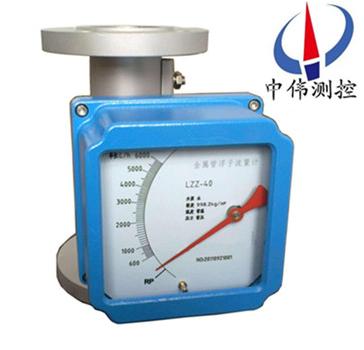

指針型金屬管轉子流量計

•

指針型金屬管轉子流量計具有體積小檢測范圍大使用方便等特點，特別適用于測量小流量液體、氣體，金屬管轉子流量計只可顯示瞬時流量，可帶遠傳功能。是工業自動化過程控制中常用的一種流量測量儀表，它具有壓損小，檢

一、產品概述：

ZW-LZ系列指針型金屬管轉子流量計是工業自動化過程控制中常用的一種流量測量儀表，它具有壓損小，檢測范圍大（量程比10:1），使用方便等特點，它可用來測量液體，氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。 金屬浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示，瞬時流量，累積流量，液晶顯示，上下限報警輸出，累積脈沖輸出，標準的二線制4-20mA電流輸出等多種形式，為用戶提供了非常廣闊的選擇空間。

二、工作原理：

ZW-LZ系列指針型金屬管轉子流量計是被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

三、應用場合：

ZW-LZ系列指針型金屬管轉子流量計適用于小流量、低雷 諾數的介質流量測量，廣泛應用于食品化工、石油、冶金、電力、環保、醫藥和輕工等部門對液體的流量測量與自動控制。

四、主要特點：

1、適用于小口徑和低流速介質流量測量；

2、工作可靠，維護量小，壽命長；

3、對于直管段要求不高，較寬的流量比 10:1

4、雙行大液晶顯示，可選現場瞬時 / 累計流量顯示，可帶背光；

5、單軸靈敏指示；

6、全金屬結構，適于高溫、高壓和強腐蝕性介質；

7、可用于易燃、易爆危險場合。

五、技術參數：

1、測量范圍：水（20℃）：1-200000I/h；空氣（20℃）0.1.13Mpa 0.03~4000m3/h；

2、量程比：標準型：10：1；特殊型：20：1；

3、準確度：標準型：1.5級；特殊型：1.0級；

4、壓力等級：

   標準型：DN15－DN50 4.0Mpa；DN80－DN200 1.6Mpa；

   特殊型:DN15－DN50 25Mpa DN80－DN200 16Mpa；

5、壓力損失：7Kpa～70Kpa；

6、介質溫度：標準型：-40℃～100℃；高溫型：100℃～450℃；

7、介質粘度：

   DN15：n<5mPa.s（F15.1-F15.3） n<30mPa.s（F15.4-F15.8）；

   DN25：n<30mPa.s；

8、環境溫度：遠傳型：40℃～185℃（液晶不會損壞）液晶正常工作在-30℃～80℃；

9、連接形式：標準型：DN201標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋；

10、電纜接口：隔爆型為1/2NPT內螺紋，其他M20`1.5內螺紋；

11、供電電源：

    標準型：24VDC二線制4-20mA（12VCD-32VCD；

    報警型：24VDC三線制4-20mA（18VCD-28VCD；

    交流型：85-265VCD 50Hz；

    電池型：3.6V，7.5AH鋰電池，可連續使用三年；

12、負載特性：

    二線制：Rlmax=50（-12）=600,24V；

    報警型：負載電阻為200，交流型：負載電阻為200；

13、報警輸出：上限或下限瞬時流量報警；開關量報警；繼電器輸出；

14、液晶顯示：瞬時流量顯示值范圍：0-50000（可帶小數點）；

15、防護等級：IP65。

六、結構分類說明：

1、高溫型結構(G型)

高溫結構型（G型）是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度，保證指示器工作在允許的環境溫度范圍內。選型為"G"型。

G型金屬管流量計可以測量溫度達-80℃-+300℃的介質的流量。

2、帶阻尼器裝置的結構（Z型）

阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量，特別是對于氣體的測量。

3、夾套型結構(T型)

夾套型結構用于對需要伴熱或冷卻（如高粘度和易結晶）的介質的流量測量。在夾套中通過加熱或冷卻介質，使流體不汽化和不結晶。

伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa。

4、高壓型結構(Y型)

高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。目前z壓力可以達到32MPa。另外高壓型流量計可提供內置磁過濾器型，安裝高度均為350mm。FA、FB和FC型壓力為10MPa。

七、流量計類型：

1、金屬管流量計根據流體入口和出口的方向將產品分成5種類型：垂直型、水平型（又分水平T型、水平彈簧型）、底進側出型、側進側出型、側進上出型，而每種類型又有標準型、高溫型、夾套型等。

2、水平安裝型流量計當口徑小于DN50（含）時，選用T型結構的，當大于DN50時，選用彈簧結構的。

3、流量計連接規格：標準型采用GB/T9119-2000法蘭標準，法蘭標準可根據顧客需求制作；還可選用螺紋連接方式、卡箍連接方式。

磁過濾器：

如果介質中含有鐵磁性顆粒，應在流量計入口前安裝磁過濾器。

八、轉換指示器：

轉換器實際上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分：有就地顯示型和遠傳信號輸出型：

1、就地顯示型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時電動指針通過刻度盤指示出此時流量

2、智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。

九、產品維護：

1、在長期的使用過程當中，管道內不可避免會有鐵磁性雜質吸附在浮子上，這樣會將浮子卡死或影響測量精度，要時常對傳感器內浮子進行清洗；如果安裝磁過濾器，也要進行定期清洗。

2、儀表指示器內裝有電子元件，儀表接線或拆卸殼體后，要將螺釘旋緊，須***保證殼體的密封性，防止雜質、水或其它物質進入，同時還要保證儀表殼體的可靠接地。

3、儀表安裝后，在*次使用時，要注意：

開啟閥門時為避免形成壓力沖擊使浮子猛力撞擊限位裝置，造成儀表的損壞，一定要緩慢地打開閥門！

測量氣體的儀表都裝有氣阻尼器，以zui大程度的減小浮子的震蕩；為確保浮子的穩定性，可以在儀表的出口安裝一節流閥。

4、對于遠傳型儀表，首先要保證儀表的接線正確后，方可通電；對于危險場合，須***選擇防爆型，并按防爆要求進行安裝使用。

十、安裝注意事項。

1、流量計開箱檢查無誤后取出填充物，流量計應垂直安裝在無震動的管道上，如要水平安裝，訂貨時應額外說明。流量計中心線與鉛垂線的夾角不應超過5°。

2、新裝管道在金屬管流量計安裝前應將新管道沖洗干凈，如果被測介質含有顆粒雜質或氣泡，則應在流量計上游安裝過濾裝置或設置排氣口，安裝時流體須***從下向上流動，若流體從上向下流動，則流量計不能工作。如被測介質是脈動流，則應在下游設置適當尺寸緩沖裝置，如穩壓罐等以消除脈動。

3、為了便于檢查流量計零點和拆裝維修與調試，應在流量計上、下游安裝截止閥和旁通閥。

4、一次儀表按規定安裝好后，應先關閉流量計上、下游截止閥，再檢查一次儀表同二次儀表接線，無誤后，開啟二次儀表電源則瞬時流量應顯示為零。如要正常使用，則應先開啟上游閥呈全開后，用金屬管浮子流量計下游調節閥由小到大緩慢調節流量，則瞬時流量應有變化。停止工作時，則應先關閉上游閥門、然后關閉下游調節閥。

十一、測量范圍和壓力損失：

十二、選型編碼：

十三、設計選用及訂貨須知：

1、請提供管道尺寸、壁厚、材質要求、精度要求；

2、請提供液體或氣體狀況，如名稱，常用溫度，常用工作壓力，常用流量，密度，粘度等；

3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；

4、如有特殊要示，請與我公司銷售部聯系。
