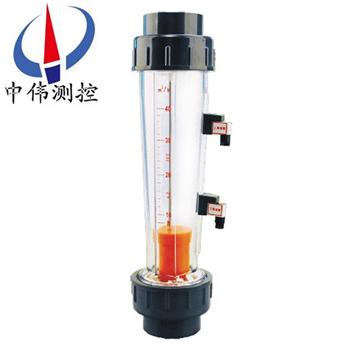

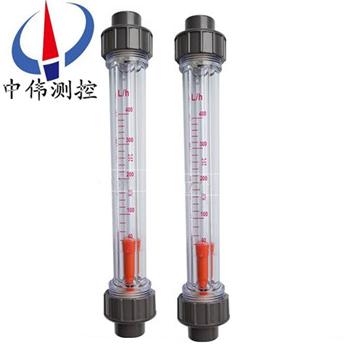

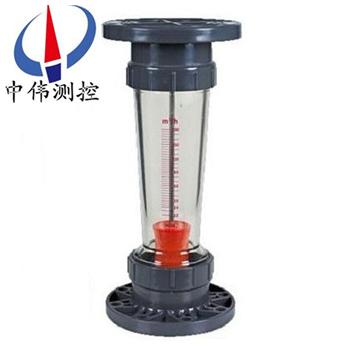

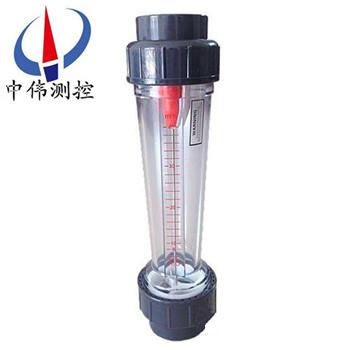

塑料管轉子流量計

•
•
•
•

塑料管轉子流量計是帶有刻度且透明的轉子流量計，能直接觀察被測量介質流動狀態的指示型流量計。適用于測量單相非脈動液體流體的流量。與被測量介質接觸的部位（除玻璃管外）均采用塑料材料生產，具有較強的耐腐性能

一、產品概述：

ZW-LZB/()S系列塑料管轉子流量計的錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點，為使用帶來了極大的便利。該產品廣泛應用于化工、環保、食品等工業部門。連接方式可分為：插接、焊接、螺紋和法蘭連接四種。

二、工作原理：

ZW-LZB/()S系列塑料管轉子流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

流量計中浮子讀數位置按圖2所示:

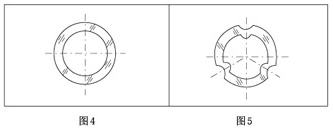

ZW-LZB( )S流量計的錐管為光滑內壁管(見圖4)，通徑DN15以上的流量計，浮子通過導桿 上下移動，保持穩定；ZW-LZJ-( )S流量計錐管 內壁有三條導向凸筋，使浮子保持穩定(見圖4)。通徑DN10以下的流量計采用軟管連接，配有 針形流量調節閥；通徑DN15以上流量計采用法蘭連接。

三、應用場合：

ZW-LZB/()S系列塑料管轉子流量計主要用于有腐蝕性液體、氣體介質流量的檢測，例如強酸(、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的流量檢測。

四、主要特點：

1、壓力損失小。在使用的過程中，能夠被充分的利用，無需好多太多的力氣，所有的壓力都可以被充分的運用，不會有任何的損失。

2、性能可靠。在運行中，不會頻繁出現故障，會保證良好的運作。當人們在使用的過程中，不用為它的運行而擔憂。良好的性能，可靠性高，可以放心的被使用。

3、結構簡單，安裝使用方便。結構較為簡單，安裝很是方便，可以在短時間內被安裝好。

4、價格便宜。價格便宜，具有很大的價格優勢。

五、技術參數：

1、通徑：DN2～100mm；

2、測量范圍：水 （20℃）：1L/h～100m3/h、氣 （101325Pa，20℃）：16L/h～3000m3/h；

3、量程比：10∶1；

4、精度等級：1.5級，2.5級，4級；

5、公稱壓力：DN4～10 1.0MPa、DN15～50 0.6MPa、DN80～100 0.4MPa；

6、工作溫度：≤120℃；

7、連接方式：軟管、金屬管、法蘭（GB/T9119-2000）；

8、材質說明：法蘭、浮子、導桿、支承板及螺栓等。

六、安裝說明：

1、安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。

2、流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。

3、流量計須***垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟藴剩盒栌玫睦硐肓髁繛榱髁坑媧ui大流量的50％-70％，盡量不要用到zui高數。〕

4、在儀表的上下游進出口應保證有5倍儀表口徑的直管段。

5、被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。

6、塑料管轉子流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。

七、使用注意事項：

1、儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。

2、儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。

3、當錐管和浮子粘污時，應及時清洗。

4、定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。

5、被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN  QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度。

八、型號規格及測量范圍：

九、外形及安裝連接尺寸如下：單位： mm

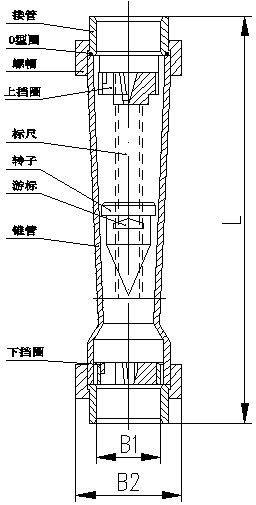

LZB-（  ）S 、LZB-（  ）SD型流量計外形圖

十、LZB-（  ）SD（短管型）流量計型號規格主要技術參數如下：

十一、LZB-（ ）SD(短管型）流量計外形及安裝連接尺寸：單位：mm

十二、選型編碼：

十一、訂貨須知：

1、根據測量流體是氣體或液體,正確選用ZW-LZB轉子流量計。

2、被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。

3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。

4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來電與銷售部。

售后服務承諾：

1、我公司所售系列流量計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品, , 出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
