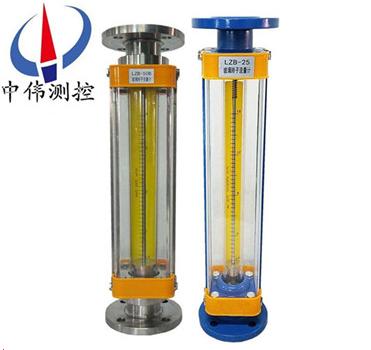

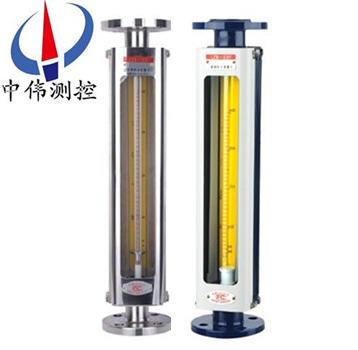

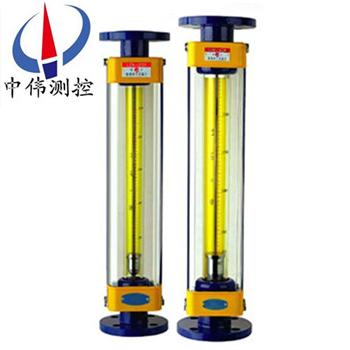

玻璃管轉子流量計

•
•
•

玻璃管轉子流量計是采用xj****工藝制造，其結構輕巧，外形美觀，安裝簡單，維修方便， 可方便更換錐管和浮子，流量標尺清晰，調節靈敏， 適用于各行業的微小流量測量。流量計是帶有刻度且透明的玻璃管，能直接觀察被

一、產品概述：

ZW-LZB/LZJ系列玻璃管轉子流量計根據它的用途和適應范圍可分為：普通型、帶筋維管型，微小流量及小外形型、耐腐型、實驗室型、保溫型、報警型和耐高壓型八個系列。按照******制訂的儀表系列型譜，不論哪個系列，zui多包括從1毫米到100毫米共12個口徑數，可測量的流量范圍是：液體（水）0.1毫升/分～40立方米/時，氣體（空氣）1毫升/分～1000立方米/時。用于環保儀器配套的玻璃轉子流量計一般口徑不超過10毫米，測量的流量屬小流量范圍。

二、工作原理：

ZW-LZB/LZJ系列玻璃管轉子流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的不銹鋼浮子組成。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

ZW-LZB-( )F流量計的錐管為光滑內壁管，通徑DN15以上的流量計，浮子通過導桿 上下移動，保持穩定；ZW-LZJ-( )F流量計錐管 內壁有三條導向凸筋，使浮子保持穩定。通徑DN10以下的流量計采用軟管連接，配有 針形流量調節閥；通徑DN15以上流量計采用法蘭連接。

三、應用場合：

ZW-LZB/LZJ系列玻璃管轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、環保及科學研究等各個部門中，用來測量單相非脈動(液體或氣體)流體的流量。

防腐蝕型主要用于有腐蝕性液體、氣體介質流量的檢測，例如強酸、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的流量檢測。

四、主要特點：

1、壓力損失小。在使用的過程中，能夠被充分的利用，無需好多太多的力氣，所有的壓力都可以被充分的運用，不會有任何的損失。

2、性能可靠。玻璃轉子流量計在運行中，不會頻繁出現故障，會保證良好的運作。當人們在使用的過程中，不用為它的運行而擔憂。良好的性能，可靠性高，可以放心的被使用。

3、結構簡單，安裝使用方便。玻璃轉子流量計的結構較為簡單，安裝很是方便，可以在短時間內被安裝好。

五、技術參數：

1、通徑：DN2～100mm；

2、測量范圍：水 （20℃）：1L/h～100m3/h、氣 （101325Pa，20℃）：16L/h～3000m3/h；

3、量程比：10∶1；

4、精度等級：1.5級，2.5級，4級；

5、公稱壓力：DN4～10 1.0MPa、DN15～50 0.6MPa、DN80～100 0.4MPa；

6、工作溫度：≤120℃；

7、連接方式：軟管、金屬管、法蘭（GB/T9119-2000）；

8、材質說明：法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti）,型號為LZB-B。

注：接液材質如需選用316，則型號為LZB-Bo，需定做。

如需不銹鋼內襯PTFE，則型號為LZB-BF（或BoF）,需定做。

六、選用方法：

1、測量的對象。即測量介質種類、壓力大小、化學性質。如液體介質、氣體介質，對具腐蝕性的介質則應選擇耐腐流量計。

2、流量計本身性能。上述條件確定后一般講，若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好。

3、根據價格選用。一般講，精度高的價格高。要根據測量目的選用儀表精度等級，如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的。

七、使用注意事項：

1、不要把前罩殼去掉使用，因為玻璃管易爆破，罩殼起到保護作用。

2、冬季使用時，應當注意保暖，如果夜間不使用，要把流量計內殘留液體放掉，免得把玻璃管凍破。

3、在向管道上安裝時，首先要看上、下游管道是否在一條直線上。如果不在一條直線上，不僅會影響儀表的測量準確度，而且會損壞流量計。

4、開啟閥門時，一定要緩緩的開啟，如果估計流量能夠浮動轉子，而轉子并沒有向上移動，立即停止繼續開閥，輕輕敲打管道，使轉子能慢慢的上升。

5、首先觀察流量計內的玻璃管是否完好，玻璃管極易破損；其次是去掉轉子的固定物，輕輕的倒向看轉子能否自由的上下滑動。如果不能自由的滑動，就要輕輕的振動支板。如果再不能滑動，就需要請專業人員解決。

八、型號規格及測量范圍：

1、普通型：

2、普通型：

3、耐腐型：

4、LZB-S型：

全不銹鋼型
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為ZW-LZB-( )B。
接液材質如需選用316，則型號為ZW-LZB-( )Bo，需定做。
如需不銹鋼內襯PTFE，則型號為ZW-LZB-( )BF(或BoF),需定做。
全四氟型
基座、浮子、針閥采用聚四氟乙烯（PTTFE)。支承板、螺絲等采用不銹鋼。

九、外型安裝尺寸：

表一、

表二：

十、選型編碼：

普通型：主要適用于無腐蝕性介質測量；

耐腐型:主要適用于腐蝕性介質測量；

全不銹鋼型：主要適用于衛生型及弱腐蝕性介質測量，能抗使用環境中的腐蝕性氣體；

不銹鋼耐腐型：主要適用于強腐蝕性介質測量，能抗使用壞境中的腐蝕性氣體。

十一、訂貨須知：

1、根據測量流體是氣體或液體,正確選用ZW-LZB轉子流量計。

2、被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。

3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。

4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來電與銷售部。
