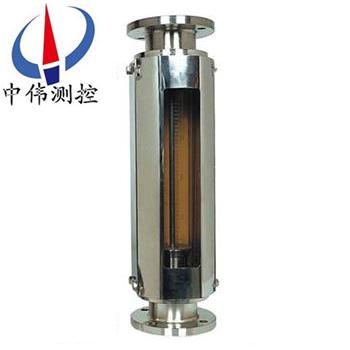

不銹鋼玻璃管轉子流量計
不銹鋼玻璃管轉子流量計主要是開發用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、環保及科學研究等各個部門中，用來測量單相非脈動（液體或氣體）流體的流量。
Description：
一、產品概述：
ZW-LZB/()B系列不銹鋼玻璃管轉子流量計是帶有刻度且透明的玻璃管，能直接觀察被測量介質流動狀態的指示型流量計。適用于測量單相非脈動液體流體的流量。與被測量介質接觸的部位（除玻璃管外）均采用0Cr18Ni9或0Cr17Ni12Mo2材料生產，具有較強的耐腐性能，可檢測酸、堿、氧化劑和其它腐蝕性的液體的流量。
二、工作原理：
ZW-LZB/()B系列不銹鋼玻璃管轉子流量計的測量部分是由一直垂直安裝的錐犁玻璃管和在管內可以上下移動的浮子組成。當具有一定動能的被測量介質流經錐犁玻璃管時，被測量介質的浮力將具有幾何形狀的浮子浮起時，浮子的讀數位置與對應在錐犁玻璃管上的流量刻度線想配合，就能讀出此時通過管道內流體的瞬時流量，隨著流體動能的變化，浮子的位置也在不斷的變化，而對應的讀數值也在變化。
三、應用場合：
ZW-LZB/()B系列不銹鋼玻璃管轉子流量計廣泛應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。
四、主要特點：
1、壓力損失小。在使用的過程中，能夠被充分的利用，無需好多太多的力氣，所有的壓力都可以被充分的運用，不會有任何的損失。
2、性能可靠。在運行中，不會頻繁出現故障，會保證良好的運作。當人們在使用的過程中，不用為它的運行而擔憂。良好的性能，可靠性高，可以放心的被使用。
3、結構簡單，安裝使用方便。玻璃轉子流量計的結構較為簡單，安裝很是方便，可以在短時間內被安裝好。
4、價格便宜。購買玻璃轉子流量計的價格便宜，具有很大的價格優勢。
五、技術參數：
1、通徑：DN2～100mm；
2、測量范圍：水 （20℃）：1L/h～100m3/h、氣 （101325Pa，20℃）：16L/h～3000m3/h；
3、量程比：10∶1；
4、精度等級：1.5級，2.5級，4級；
5、公稱壓力：DN4～10 1.0MPa、DN15～50 0.6MPa、DN80～100 0.4MPa；
6、工作溫度：≤120℃；
7、連接方式：軟管、金屬管、法蘭（GB/T9119-2000）；
8、材質說明：法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti）,型號為LZB-B。
接液材質如需選用316，則型號為LZB-Bo，需定做。
如需不銹鋼內襯PTFE，則型號為LZB-BF（或BoF）,需定做。
六、安裝說明：
如何正確選用玻璃轉子流量計玻璃轉子流量計是一種使用簡單、讀數方便、用途十分廣泛的瞬時流量測量儀表。在環境保護設備儀器這個范疇里用量多達三萬余臺/年。因此，選好、用好這種儀表，極為重要。
1、品種及選用
玻璃轉子流量計根據它的用途和適應范圍可分為：普通型、帶筋維管型，微小流量及小外形型、耐腐型、實驗室型、保溫型、報警型和耐高壓型八個系列。按照******制訂的儀表系列型譜，不論哪個系列，zui多包括從1毫米到100毫米共12個口徑數，可測量的流量范圍是：液體（水）0.1毫升/分～40立方米/時，氣體（空氣）1毫升/分～1000立方米/時。用于環保儀器配套的玻璃轉子流量計一般口徑不超過10毫米，測量的流量屬小流量范圍。
2、刻度修正
玻璃轉子流量計的刻度，是生產廠在本廠條件下用近于理想流體的水和干燥空氣作介質標定得到的。但在流量計的使用現場，有兩種情形不能直接使用它的刻度值：一是測量介質不是水和空氣，二是測且介質雖為水和空氣，但其狀態（溫度．壓力）與刻度狀態有別。這樣，在使用流量計時，為獲得正確測量結果，就出現了需要把刻度值進行修正的問題。因而，解決好玻璃轉子流量計刻度修正，是用好這種儀表的關鍵。
考慮到環保儀器使用轉子流量計大量的用采測氣體介質流量，因此下文僅就氣體介質測量時的密度修正進行討論。由于氣體介質的粘度很小，故而討論時略去粘度影響。實踐證明，這不影響修正后的精度。
七、選型注意事項：
1、測量的對象。即測量介質種類、壓力大小、化學性質。如液體介質、氣體介質，對具腐蝕性的介質則應選擇耐腐玻璃轉子流量計。
2、流量計本身性能。上述條件確定后一般講，若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好。
3、根據價格選用。一般講，精度高的價格高。要根據測量目的選用儀表精度等級，如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的。
4、流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。
八、型號規格及測量范圍：
1、普通型：
LZB-2 | LZB-3 | 型號 | LZB-4 | LZB-6 | LZB-10 | ||
Φ2 | Φ3 | 公稱通徑mm | Φ4 | Φ6 | Φ10 | ||
≤1 | ≤1 | 工作壓力MPa | ≤1 | ≤1 | ≤1 | ||
±4 | ±4 | 基本誤差限% | ±4 | ±2.5 | ±2.5 | ||
1:10 | 1:10 | 范圍度 | 1:10 | 1:10 | 1:10 | ||
0.4~4 | 2.5~25 | 液體 | 測量范圍 | 液體 | 1~10 | 2.5~25 | 6~60 |
0.6~6 | 4~40 | 1.6~16 | 4~40 | 10~100 | |||
1~10 | 6~60 | 2.5~25 | 6~60 | 16~160 | |||
1.6~16 | 10~100 | ||||||
6~60 | 40~400 | 氣體 | 氣體 | 16~160 | 40~400 | 100~1000 | |
10~100 | 60~600 | ||||||
16~160 | 100~1000 | 25~250 | 60~600 | 160~1600 | |||
25~250 | 160~1600 | 40~400 | 100~1000 | 250~2500 | |||
2、普通型：
型號 | LZB-15 | LZB-25 | LZB-40 | LZB-50 | LZB-80 | LZB-100 | |
公稱通徑 | Φ15 | Φ25 | Φ40 | Φ50 | Φ80 | Φ100 | |
測量比 | 1:10 | 1:10 | 1:10 | 1:10 | 1:10 1:5 | 1:5 | |
工作壓力 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.4 | ≤0.4 | |
精度等級 | 2.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
流量范圍 | 液體 (m3/h) | 16-160(L/h) | 40-400(L/h) | 0.16-1.6 | 0.4-4.0 | 1-10 | 5-25 |
25-250(L/h) | 60-600(L/h) | 0.25-2.5 | 0.6-6.0 | 1.6-16 | 8-40 | ||
40-400(L/h) | 100-1000(L/h) | ||||||
氣體 (NM3/h) | 0.25-2.5 | 1-10 | 4-40 | 10-100 | 50-250 | 120-600 | |
0.4-4.0 | 1.6-16 | 6-66 | 16-160 | 80-400 | 200-1000 | ||
0.6-6.0 | 2.5-25 | ||||||
3、耐腐型：
型號 | LZB-15F | LZB-25F | LZB-40F | LZB-50F | LZB-80F | LZB-100F | |
公稱通徑 | Φ15 | Φ25 | Φ40 | Φ50 | Φ80 | Φ100 | |
測量比 | 1:10 | 1:10 | 1:10 | 1:10 | 1:10 1:5 | 1:5 | |
工作壓力 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.4 | ≤0.4 | ≤0.4 | |
精度等級 | 4 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
流量范圍 | 液體 (m3/h) | 16-160(L/h) | 40-400(L/h) | 0.16-1.6 | 0.4-4.0 | 1-10 | 5-25 |
25-250(L/h) | 60-600(L/h) | 0.25-2.5 | 0.6-6.0 | 1.6-16 | 8-40 | ||
40-400(L/h) | 100-1000(L/h) | ||||||
氣體 (NM3/h) | 0.25-2.5 | 1-10 | 4.0-40 | 10-100 | 50-250 | 120-600 | |
0.4-4.0 | 1.6-16 | 6.0-66 | 16-160 | 80-400 | 200-1000 | ||
0.6-6.0 | 2.5-25 | ||||||
4、LZB-S型：
型號 | LZB-15S | LZB-25S | LZB-50S | LZB-80S | |
公稱通徑mm | Φ15 | Φ25 | Φ50 | Φ80 | |
工作壓力MPa | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.4 | |
示值的基本誤差限% | ±2.5 | ±2.5 | ±2.5 | ±2.5 | |
測量范圍 | 液體L/h | 4~90 | 70~700 | 450~7000 | 7000~30000 |
全不銹鋼型
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為ZW-LZB-( )B。
接液材質如需選用316，則型號為ZW-LZB-( )Bo，需定做。
如需不銹鋼內襯PTFE，則型號為ZW-LZB-( )BF(或BoF),需定做。
全四氟型
基座、浮子、針閥采用聚四氟乙烯（PTTFE)。支承板、螺絲等采用不銹鋼。
九、外型安裝尺寸：
表一、
通徑 | 尺寸（mm） | ||||
A | B | C | D | E | |
2 | 110 | 132 | 150 | M8×1 | 31×26(正面) |
3 | 110 | 132 | 150 | M8×1 | 31×26（正面） |
4 | 170 | 208 | 238 | Φ11 | 40×34（正面） |
6 | 170 | 208 | 238 | Φ11 | 40×34（正面） |
10 | 170 | 208 | 238 | Φ11 | 40×34（正面） |
表二：
口徑(mm) | 尺寸(mm) | ||||
A | B | C | D | E | |
15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 |
25 | Φ105 | Φ78 | 470 | Φ25 | 4-Φ14 |
40 | Φ145 | Φ110 | 570 | Φ40 | 4-Φ18 |
50 | Φ160 | Φ125 | 570 | Φ50 | 4-Φ18 |
80 | Φ185 | Φ150 | 660 | Φ80 | 4-Φ18 |
100 | Φ205 | Φ170 | 660 | Φ100 | 4-Φ18 |
十、選型編碼：
ZW-LZB | - | 口徑 | 功能 | 說明（中偉測控） |
DN2-100 | 口徑 | |||
無標注 | 普通型 | |||
F | 耐腐型，PTFE基座（適用于DN2~DN10）或者碳鋼法蘭內襯PTFE | |||
B | 全不銹鋼：材質為304不銹鋼 | |||
B0 | 全不銹鋼：材質為316不銹鋼 | |||
F/B(B0) | 不銹鋼耐腐型：不銹鋼（304或316）法蘭內襯PTFE（適用于DN15~DN100） | |||
ZW-LZB | - | □ | □ | 中偉玻璃管流量計 |
注：普通型：主要適用于無腐蝕性介質測量。
耐腐型:主要適用于腐蝕性介質測量。
全不銹鋼型：主要適用于衛生型及弱腐蝕性介質測量，能抗使用環境中的腐蝕性氣體
不銹鋼耐腐型：主要適用于強腐蝕性介質測量，能抗使用壞境中的腐蝕性氣體。
十、設計及訂貨須知：
1、請提供管道尺寸、壁厚、材質要求、精度要求；
2、請提供液體或氣體狀況，如名稱，常用溫度，常用工作壓力，常用流量，密度，粘度等；
3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；
4、如有特殊要示，請與我公司銷售部。
售后服務承諾：
1、我公司所售系列流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品, , 出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
