電磁式熱量表
電磁式熱量表是一種測量熱變換系統中載熱流體所釋放的熱量的計量儀表。它使用了高精度、高可靠性電磁流量計作為流量測量，采用高精度、高穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能。可廣泛應
Description：
一、產品概述：

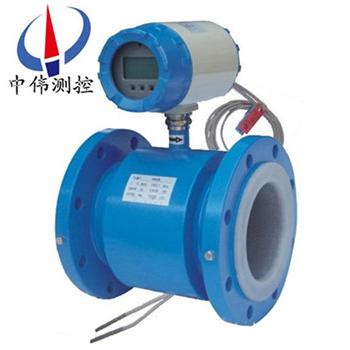

ZW-LDR系列電磁式熱量表由流量測量單元、熱量計算單元和準確配對的溫度傳感器（PT1000）組成。電磁熱量表利用法拉第電磁感應原理測量流量，結合配對溫度傳感器的供回水溫度信號，就能計算、累積、存儲和顯示熱交換回路中吸收或釋放的熱量。電磁熱量表的流量、能量計算單元CPU及采樣模塊均采用******xj****的單片機，其內存容量大，設備可靠性高，熱量計算能真正實現焓值計算，達到高準確度。成套配對溫度傳感器采用鉑電阻Pt1000，其配對誤差≤0.1℃。電磁熱量表的準確度等級達到2級。
二、工作原理：
ZW-LDR系列電磁式熱量表根據系統中流量傳感器的流量信號和配對溫度傳感器檢測的供回水溫度信號，以及水流經的時間計算并顯示該系統所釋放或吸收的熱量。熱量以累計形式顯示，單位kWh，***大顯示8位。
計算數學模型為：
式中： ——釋放的熱量，kJ；
m——流經熱能表中載熱液體的質量，kg/s；
——熱交換回路中入口溫度與出口溫度對應的載熱液體的比焓值差，kJ/kg；
t——時間，s
三、應用場合：
ZW-LDR系列電磁式熱量表是一種測量熱變換系統中載熱流體所釋放的熱量的計量儀表。它使用了高精度、高可靠性電磁流量計作為流量測量，采用高精度、高穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能。可廣泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。
四、主要特點：
1、大屏液晶顯示各參量，還可根據用戶需求提供就地顯示儀表。
2、全CMOS微功耗電路設計，系統功耗低。
3、具有通訊模塊，可實現遠傳通訊。
4、具有閥門控制功能，可以遠程控制閥門開關，便于物業收費管理。
5、測量機構無運動部件，******磨損，計量精度不受使用周期影響。
6、可與機房水泵或主機聯動，在沒有制冷或者供熱時，停止計量，避免系統不使用時，因管道的小流量和小溫差帶來的錯誤的能耗計量。
7、整體式設計，安裝方便，安全可靠。
8、采暖和供冷兩用。
五、電磁熱量表技術參數:
轉換器技術參數：
1、電源：220V AC(110VAC ～ 245VAC)、24VDC；
2、功耗：≤20W （配套功耗）；
3、精準度等級：1級或2級（配套精度）；
4、防護等級：IP65；
5、環境溫度：A類；
6、溫度分辨率：0.01℃；
7、可選溫度測量范圍：-30℃ ～ 180℃；
8、溫差測量范圍：1℃ ～ 90℃；
9、流量zui大讀數（m3）：9999999999（十位）；
10、熱量zui大讀數（Mwh）：9999999999（十位）；
11、熱量單位：kJ、MJ、GJ、kwh、Mwh可選；
12、模擬輸出：4～20mA DC/600負載電阻（可在熱量和流量參數間切換）；
13、脈沖輸出：zui度頻率5000Hz、脈寬0.1ms～999.9ms（可在熱量和流量參數間切換）；
14、通訊：RS-485（RS-232、M-BUS、HART等可選）。
傳感器技術參數：
1、公稱通徑：DN50 ～ DN1400mm；
2、公稱壓力：0.6MPa ～4MPa；
3、襯里材料：耐高溫橡膠、PTFE、PFA、F46；
4、電極材料：含鉬不銹鋼、哈氏合金B、哈氏合金C、鈦、鉑/銥合金、鉭；
5、結構形式：分體型、一體型；
6、介質溫度：-30℃ ～ 180℃；
7、連接方式：法蘭式。
溫度傳感器技術參數：
1、傳感器類型：PT1000；
2、安裝方式：保護套管；
3、溫度測量范圍：-50℃ ～ 200℃；
4、導線長度：0.6m ～ 15m。
六、安裝方法：
1、供暖系統應在入樓處安裝過濾器。供熱前對系統管道進行清洗，防止安裝管道時落入的雜物堵卡熱量表。傳感器zui好垂直安裝（流體自下而上流動），在這種位置下，當液體不流動時，固體物質沉淀，而油類物質上浮，都不會附著在電極上。如果水平安裝，須***保證管道內充滿液體，以避免由氣穴而影響測量準確度；
2、管道內徑應與傳感器內徑保持一致，以避免節流現象；
3、安裝環境應遠離強磁場設備以防干擾。（如發動機，變壓器，無線電發射機，電解池或者其他引起電磁干擾的場所）；
4、電磁熱量表可安裝在進水管也可以安裝在回水管，安裝位置應方便查表。傳感器的上游應有不小于5DN的直管段長度，若上游有非全開的閘門或調節閥，則連接閘閥與傳感器的直管段長度應增加到10DN，下游直管段長度一般不小于3DN即可；
5、傳感器與轉換器之間連接電纜zui大長度為100；
6、動用電氣焊時，焊口須***遠離傳感器，嚴防因傳感器過熱或因焊渣飛入而損壞襯里；
7、溫度傳感器電纜線長為4米,回水溫度傳感器的位置與熱量表的位置不能超過線長，如超過可協議供貨；
8、電磁熱能表接地線線徑應不小于5.5mm2，且盡可能的短，并且避免和其它設備公用接地（推薦使用單獨接地）。
七、注意事項。
1、非測量電極的軸線須***近似于水平方向；
2、測量管道內須*********充滿液體；
3、流量計前方需要有5* D(D為流量計內徑)長度的直管段，后方需要有3* D(D為流量計內徑)長度的直管段；
4、流體的流動方向和流量計的箭頭方向一致；
5、管道內要有真空會損壞流量計的內襯，需特別注意；
6、在流量計附近應無強電磁場；
7、在流量計附近應有充裕的空間，以便安裝和維護；
8、若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離至少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道。
八、轉換器技術數據：
電源 | 交流 | 85—265V，45—400Hz |
直流 | 11—40V | |
操作鍵和顯示 | 按鍵式 | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程；3行LCD寬視角、寬溫、帶背光顯示；第1行顯示流量值；第2行顯示流量單位；第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
磁鍵式 | 2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程；2行LCD寬視角、寬溫、帶背光顯示：第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。第2行：顯示流量。 | |
內部積算器 | 正向總量、反向總量及差值總量。 | |
輸出信號 | 單向模擬輸出 | 全隔離，負載≤600D．（20mA時）；上限：0—21mA可選，每檔lmA；下限：0—21mA可選，每檔1mA；正、反向流量輸出方式編程。 |
雙向模擬輸出 | 下限限制為。或4mA，其他同單向模擬輸出。 | |
雙向脈沖輸出 | 兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz；方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 | |
雙路報警輸出 | 可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離） | |
數字通訊 | RS232，RS485，HART | |
九、襯里的選擇：
襯里材料 | 主要性能 | 介質溫度 | 適用范圍 | |
—體型 | 分離型 | |||
聚四氟乙烯（F4） | 是化學性能zui穩定的一種塑料，能耐沸騰的鹽酸、硫酸、也能耐濃堿和各種有機溶劑。 | 70℃ | 100℃ 150℃ （需特殊訂貨） | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
聚全氟乙丙烯（F46） | 同F4，耐磨性、抗負壓能力高于F4。 | 同上 | ||
聚氟合乙烯（Fs） | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | ||
聚氯丁橡膠 | 1、有******的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ （需特殊訂貨） | 水、污水、弱磨損性的泥漿礦漿。 | |
聚氨酯橡膠 | 1、耐磨性能極強。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
十、參考流量范圍：進口保護法蘭和接地法蘭（或接地環）的選擇：
蘭種類 | 適 用 范 圍 |
接地法蘭（或接地環） | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
進口保護法蘭 | 當介質有強磨損性時選用。 |
十一、選型編碼：
型號 | 口徑 | （中偉測控） | |||||||
ZW-LDR | 15~2600 | ||||||||
代號 | 安裝形式 | ||||||||
Y | 一體式 | ||||||||
F | 分體式 | ||||||||
代號 | 轉換器型號 | ||||||||
ZA | 圓形 | ||||||||
ZB | 方形 | ||||||||
代號 | 輸出信號 | ||||||||
I.4 | 4~20mA | ||||||||
f | 頻率 1KHz | ||||||||
Rs | 串行通訊（485） | ||||||||
C | 控制輸出 | ||||||||
代號 | 防爆要求 | ||||||||
N | 無防爆 | ||||||||
EX | 防爆（僅適用于分體式） | ||||||||
代號 | 介質溫度 | ||||||||
T1 | ≤65℃ | ||||||||
T2 | ≤120℃ | ||||||||
T3 | ≤180℃（僅適用于分體式） | ||||||||
代號 | 內襯材質 | ||||||||
NE | 氯丁橡膠（≤65℃） | ||||||||
PTFE | 聚四氟乙烯（≤189℃） | ||||||||
PVC | 聚氯乙烯（≤70℃） | ||||||||
代號 | 電極材質 | ||||||||
316L | 不銹鋼 | ||||||||
HC | 哈氏合金C | ||||||||
HB | 哈氏合金B | ||||||||
Ti | 鈦 | ||||||||
Ta | 鉭 | ||||||||
十二、設計及訂貨須知：
1、產品如有指定型號標準，請直播中偉測控咨詢價格，了解詳情！
2、如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），熱量范圍（kwh，Mwh）。
4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
售后服務承諾：
1、我公司所售中偉電磁熱量表產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
