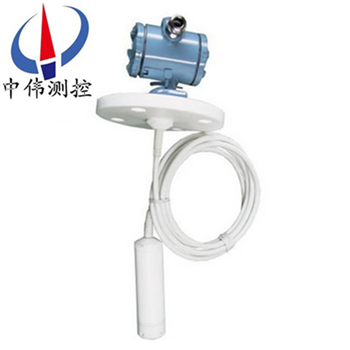

防腐投入式液位變送器
防腐投入式液位變送器,接液材質為聚四氟乙稀,采用高性能的擴散硅壓阻式壓力傳感器作為測量元件，經過高可靠性的放大處理電路及精密溫度補償，將被測介質的表壓或絕壓轉換為標準的電壓或電流信號。本產品體積小巧，
Description：
一、產品概述：
ZW-DB503系列防腐投入式液位變送器采用進口不銹鋼隔離膜片的高精度、高穩定性力敏芯片經合理精密的結構設計和厚膜技術溫度補償、信號放大、V/I轉換，對不銹鋼殼體進行全密封焊接，有通氣導管的防水電纜，使傳感器背壓腔與大氣連接，從而制成工業標準的4～20mA或0～10mA信號輸出且性能穩定可靠的全固態產品。 殼體為全聚四氟乙烯材料，耐腐性極強。
二、工作原理：
ZW-DB503系列防腐投入式液位變送器用靜壓測量原理；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H+ Po式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當地重力加速度
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
三、應用場合：
ZW-DB503系列防腐投入式液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
四、主要特點：
1、結構簡單：無任何可動或彈性元件，因此呆靠性******，維護量極少。
2、安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
3、調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
4、用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
五、技術參數：
1、測量范圍：不銹鋼加長桿式0~5m； 導氣電纜式0~100m；
2、系統精度等級：0.2級0.5級；
3、使用環境濕度：-20℃~+70℃；
4、相對濕度：10%~90%；
5、介質溫度：-20℃~+80℃；
6、長期穩定性：優于0.1%FS/年；
7、溫度穩定性：±0.2%/10℃；
8、電源:：24VDC；
9、信號輸出：兩線輸出4~20mA。
六、其他參數：
1、介質密度范圍：0.5g/cm3~2.0g/cm3 。
2、 過載能力：標準量程的5倍。
3、變送器防護等級：IP65。
4、傳感器防護等級：IP68。
5、防爆標志：iaIICT4本質安全型；
6、變送器外殼材料：膜壓鑄鋁；
7、傳感器材質：普通型:不銹鋼； 防腐型:聚四氟乙烯；
8、連接件尺寸:法蘭DN50 PN2.5（JB81-59）； 螺紋M56×2。
七、安裝與調試：
1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可采取以下方法：
1、采用智能電路的調試方法：
現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。
2、采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。
八、外形及安裝方法：
外形：
纜式液位變送器由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。
安裝方法：
1、選擇易于操作、維護的地方進行安裝；
2、應盡量遠離振動源安裝；
3、應盡量遠離熱源的地方；
4、電纜投入式液位變送器安裝時，金屬探頭要沉入容器底部。
九、注意事項：
1、凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
2、接供電電源時應嚴格按照我公司接線說明進行連接。
3、使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。
4、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
十、選型說明:
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
4、關于導氣電纜長度的選取：一般比實際液位高度長1～2米。
十一、選型編碼：
型譜 | 說明 | ||||||||||
ZW-DB50 | 液位變送器（中偉測控） | ||||||||||
類別 | 1 | 纜式 | |||||||||
2 | 桿式（傳感器裝在底部，直接接觸液體介質） | ||||||||||
3 | 防腐式 | ||||||||||
4 | 導壓桿式（傳感器裝在上部，不直接接觸介質） | ||||||||||
過程連接形式 | T | 支架安裝 | |||||||||
N | 法蘭安裝DN40 PN1.0 | ||||||||||
Y | 特別約定 | ||||||||||
傳感器連接材料 | 1 | 304 | 桿式 | ||||||||
2 | 316 | ||||||||||
3 | 316L | ||||||||||
4 | 丁晴橡膠與聚氯乙烯復合物 | 纜式 | |||||||||
5 | 聚四氟乙烯，（聚丙烯法蘭） | ||||||||||
防爆方式 | O | 不防爆 | |||||||||
E | 本安防爆Exia ⅡCT6 | ||||||||||
顯示方式 | O | 不帶現場批示 | |||||||||
Z | 帶電流表指示（0-100%刻度） | ||||||||||
X | 帶現場顯示 | ||||||||||
配重情況 | O | 無需配重 | |||||||||
W | 需要配重 | ||||||||||
-□ | 安裝高度（mm） | ||||||||||
-□ | 測量高度（mm） | ||||||||||
-□ | 被測介質密度（g/cm3） | ||||||||||
十二、設計選用及訂貨須知：
1、型號規格：ZW-DB500系列；
2、被測介質名稱：介質密度；
3、儀表測量范圍：也可稱為公稱長度；
4、工作壓力：承受壓力；
5、工作溫度：測量液體的溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；
9、特殊要求：請在訂貨前詳細注明。
售后服務承諾：
1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
