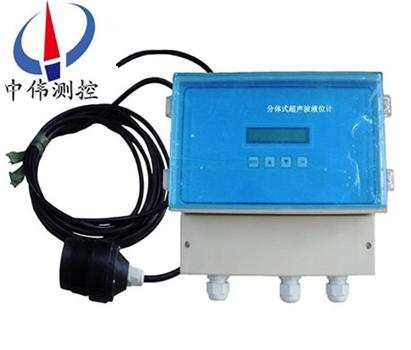

分體式超聲波液位計

•

分體式超聲波液位計是機械波的一種，即是機械振動在彈性介質中的一種傳播過程，它的特征是頻率高、波長短、繞射現象小，另外方向性好，能夠成為射線而定向傳播。超聲波在液體、固體中衰減很小，因而穿透能力強，尤其

一、產品概述：

ZWS-200KF系列分體式超聲波液位計是一種智能非接觸式液（物）位測量儀表。產品具有發射功率可調整，全量程內增益控制，自動溫度補償等功能，并采用******的檢測和計算方法，能識別虛假信號，從而有效去除各種干擾信號。由于采用******的檢測和計算方法從根本上提升了該系列產品的測量精度及數據穩定性。

二、工作原理：

ZWS-200KF系列分體式超聲波液位計就是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波遇到障礙物反射，由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，轉化成與物位相關的電信號。

一次探頭向被測介質表面發射超聲波脈沖信號，超聲波在傳輸過程中遇到被測介質（障礙物）后反射，反射回來的超聲波信號通過電子模塊檢測，通過專用軟件加以處理，分析發射超聲波和回波的時間差，結合超聲波的傳播速度，可以準確計算出超聲波傳播的路程，進而可以反映出物位的情況。

三、應用場合：

ZWS-200KF系列分體式超聲波液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

四、主要特點：

1、具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量,開關量及RS485輸出，方便的與相關設施接口。

2、采用聚丙烯防水外殼。殼體小巧且相當堅固,具有優良的耐化學品性,對于無機化合物、不論酸、堿、鹽溶液、除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。

3、重量輕，不結垢，不污染介質。

4、無毒性。可用于食品工業設備安裝，維修極為方便。

五、技術參數：

環境溫度：-20～50℃；

相對濕度：5%～100%（包括直接濕）；

環境壓力：86kPa～108 kPa；

測量范圍：0.25～5m、8m 、10m 、12m 、15m （大量程可定制）

工作頻率：30KHz；

信號輸出：4-20mA /HART協議、開關量PNP（NPN）、繼電器輸出（定貨約定）；

現場顯示：4位LED數顯；

負載：24VDC 550Ω（4-20mA）；

供電電壓：24VDC （18～24V）；

功消耗：1.2W（55mA，DC24V）；

測量誤差：量程的0.5％（空氣中）；

分辨率：≤2mm （溫度補償內置）；

響應時間：1.5s；

發射波束角：≤10°；

過程壓力：≤0.2MPa；

過程溫度：－40～70 ℃ （耐高溫,耐水氣須定制）；

防護等級：IP65。

六、容器安裝條件：

1、密閉容器：

a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。

b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。

c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。

d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。

2、開口容器：

a、對于8m以下量程，容器上要有直徑65mm以上安裝口。

b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。

c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。

d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。

七、安裝原則：

1、探頭發射面到低液位的距離，應小于選購儀表的量程。

2、探頭發射面到高液位的距離，應大于選購儀表的盲區。

3、探頭的發射面應該與液體表面保持平行。

4、探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5、若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。

6、若探頭發射面到zui高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。

八、接線形式的選擇：

1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。

2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。

3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。

4、測量量程：

a、根據實際量程選擇相應型號的超聲波物位計。

b、若被測液體波動劇烈，請選擇量程大一級別的型號。

c、固體料位測量的有效量程為液位量程的1/2至2/3。

5、供電形式：

DC24V供電：

a、提供給兩線制系列的供電電流能力應不小于30mA。

b、提供給三線制系列的供電電流能力應不小于60mA。

c、提供給四線制系列的供電電流能力應不小于80mA。

AC220V供電：

只能選擇四線制系列的產品，供電電流能力應不小于50mA。

九、使用注意事項：

1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。

2、電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。

3.儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

5、超聲波探頭要和被測的液面垂直，在超聲波發射的錐形的范圍內不能有其它障礙物。

6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先在世界各地的技術服務部門。

7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先在世界各地的技術服務部門，需要區別對待。

十、參數對照表：

十一、選型編碼：

注：若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。

說明：

1、兩線制系列無12米、40米量程型號。

2、三線制系列無10米、40米量程型號。

3、四線制系列和分體式標準型無10米量程型號。

4、分體式精簡型無12米、40米量程型號。

5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。

十二、設計選用及訂貨須知事項：

1、被測量的介質類型。

2、介質的溫度，壓力。

3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

4、是否需要防爆、防腐。

5、測量范圍是幾米。

6、連接方式：法蘭連接、螺紋連接。

7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。

8、工作電壓：24VDC。

9、輸出信號：4～20mA電流。
