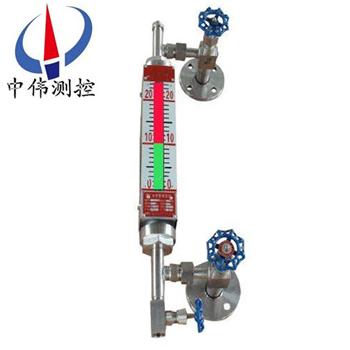

無盲區石英管液位計
無盲區石英管液位計是采用國內外新技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視
Description：
一、產品概述：
ZW-UGS系列無盲區石英管液位計主要有特殊異型石英玻璃管、濾色紅綠玻璃片、表體上下閥門及排污閥組成。液位計與容器上法蘭構成連通器，通過自然光在液體中的折射和反射的光學原理，借助濾色紅綠玻璃片使液相呈現綠色，氣相呈現紅色，界面測量呈三色分界面，可直接觀測到液位變化。其液、氣顯示反差很大，在遠距離觀察清晰，適合夜間觀察。它成功解決了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰等弱點，是目前較理想的直讀式液位計。
二、工作原理：
ZW-UGS系列無盲區石英管液位計主要由特殊異形石英玻璃管、濾色經綠玻璃片、表體、上、下閥門及排污閥組成。液位計與容器上法蘭構成連通器，通過自然光在液體中的折射和反射的光學原理，借助濾色紅綠玻璃片使液相呈現綠色，氣相呈紅色。紅綠顯示清晰，可在遠距離觀察和夜間觀察。
工作原理由于不同液體光普的差別和密度差的關系，運用彩色液位計折射的光學原理，達到三色顯示界面的目的，并在兩種液面的界面間飄浮著一個彩色的浮標，使兩種界面涇渭分明。
三、應用場合：
ZW-UGS系列無盲區石英管液位計是普通玻璃板液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器和鍋爐上，如：水、汽油、液化氣、液氨、丙安、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量，同時適用于二種不同介質密度的界面測量。
四、主要特點：
1、液、氣相顯示清晰、無盲區、密封性能好；
2、耐高溫耐高壓；
3、防粘稠、重量輕、奉命長、無泄漏；
4、結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
五、技術參數：
1、測量范圍（法蘭中心距）：500、800、1100、1400、1700、2000mm（其他中心距可協商供貨）；
2、鍋爐水位計：±150、±200、±220mm；
3、觀測范圍：法蘭中心距；
4、觀測寬度：20mm；
5、顯示方式：汽相紅色，液相綠色；
6、材質：碳鋼、不銹鋼（1Cr18Ni9Ti、304、316L）；
7、工作壓力：1.2、2.5、4.0、6.4（6.3）MPa；
8、工作溫度：碳鋼≤350℃；不銹鋼≤450℃；
9、排污閥形式：G1/2〃截止閥；
10、連接法蘭通徑：DN15、DN20或DN25如用戶需采用其他標準可根據用戶需要設計；
11、法蘭密封面：平面（RF）或凸面（M）；
12、伴熱蒸汽夾套接口：ZG1/2〃外螺紋；
13、伴熱蒸汽工作壓力：≤1.0 MPa；
14、電伴熱：采用自限溫度伴熱帶；
15、鋼珠封閉動作壓力：≥0.3 MPa；
16、光源電源：220VAC；
17、環境溫度：-50~+80℃；
18、防爆等級：Exia ⅡCT5。
六、運傳（變送）裝置技術參數：
1、遠傳裝置量程：0-15000mm:在同一個設備上，因量程過大而同時使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用，但用戾在訂貨時須注明。
2、精度：±10mm
3、回差：±10mm
4 、輸出信號：4-20m A.DC
5、遠傳距離：3Km,敷設電纜電容、電感值不超過0.04UF、2mH
6 、電源電壓：24V .DC 、220V. AC50Hz(浮子液位計配帶24V直流穩壓電源）
7、環境溫度：-40～+60℃
8、環境振動：頻率≤25Hz振幅≤0.05mm
9、負載阻抗：250Ω
10、防爆軟管接口：M20*1.5內螺紋
11、功耗：＜1.0W
12、防爆型式及防爆標志：經化工部電氣儀表防爆質量監檢驗中心檢驗合格。
七、報警器技術參數：
1、供電電源電壓：220V、AC，50Hz
2、輸出信號：二常開，二常閉開關信號
3、開關觸點容量：220V，2A
4、工作壽命：＞10的5次方次
5、報警精度：±5mm
6、環境溫度：-40～+60℃
7、環境振動：頻率≤25Hz振幅≤0.5 mm
8、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。防爆標志dllBT4.防爆證號：CE991009
9、報警開關防爆軟管接口：M20*1 .5 內螺紋。
八、分類和適用范圍：
1、通用無盲區雙色石英管液位計：
主要由帶法蘭防爆角閥、柔性管、表體、異形石英管、濾色板、排污閥等組成。其特點是應用廣泛、美觀大方、安裝方便、經久耐用。
適用于多種工況，對碳鋼或304、1C18Ni9Ti、316L腐蝕許可的介質均可選用。如水、液化氣、油品等烴類、鹽堿溶液、稀酸等多種有機無機介質。
2、浮子三色石英管液位計：特殊制造的小浮子在石英管里浮在的液-液界面上,同時還可以汽紅液綠指示液位。適用于低粘度介質，如液化氣-水、輕油-水及化工溶劑。液-液介質比重差大于0.2g/cm。
3、無浮子三色石英管界位計：特殊制造的石英管能利用水和油折射率的細小差別，分別以紅色和綠色指示油和水。適用于汽油、煤油、柴油-水的界面指示。
4、PP防腐雙色石英管液位計：主要由帶法蘭PP防爆角閥、表體、雙色石英管、濾色板等組成。其特點是不采用碳鋼，有較高的強度、重量輕、美觀耐用、防腐蝕性能較強。溫度壓力不高且對PP腐蝕許可的介質均可選用，如電廠高濃度的鹽酸等多種腐蝕性介質。
5、襯氟塑料防腐雙色石英管液位計：主要由特制襯氟塑料三通、表體、雙色石英管、濾色板等組成。其特點是不采用碳鋼，不僅具有有很高的強度，而且由于介質全被氟塑料隔離，防腐蝕性能zui強，外表美觀。適用于幾乎所有強腐蝕性介質。
6、儲罐專用寬視面雙色石英管液位計（大中心距）：
由于受石英管長度的限制，一般石英管液位計不可能做得很長，因此測儲罐液位時往往用一個連通管做成樹枝狀，重量大而且觀測不便。本產品用數段液位計巧妙連接而成。結構緊湊、重量輕、視面寬、顯示清晰。在測低密度介質時，經特殊設計后決不會產生汽化現象。不足之處是兩段中間有約40mm盲區，但由于是雙色顯示，該盲區影響甚小。適用于儲罐中包括液化氣等低密度介質在內的多種介質。
九、液位計的運輸、貯存、安裝、使用和維護：
1、包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。
2、水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的質。
3、水位計須***垂直安裝，其垂直偏差度應小于3°。
4、水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。
5、根據介質情況，應定期對本體管進行清洗，清除管內的雜物。
十、使用及更換事項：
1、石英管主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示。在運輸、存放、拿取、擺放時都需要注意不要使用大力高擊石英管，不要用尖銳或是磨砂類的粗糙物品接觸石英管，保持液位計的管身平滑、透明、可見度高。
2、石英管的安裝非常簡單，它包括了上閥門、下閥門、排污閥門和主要顯色的讀數石英管，在安裝時，只需要將上下閥門處的法蘭端口分別對應鍋爐的相應端口，裝上，擰緊就可以完成安裝。
3、在使用時，首次啟用液位計，需要先打開排污閥門，使管內液體會通過閥門直接排出，再打開半圈上閥門，使石英管壁進行幾分鐘的預熱，尤其是在寒冷溫度的環境中，預熱時間一定要足夠，同時在進行預熱操作時，操作人員應當位于液位計側面，以防止意外情況的發生。
4、預熱之后，關閉排污閥門，此時可以打開下閥門，將上下閥門都開到正常運行的程度，使液位計進入正常工作狀態。
5、如果有需要在鍋爐運行狀態下進行液位計的更換，則需要注意打開鍋爐上的截止閥門，截止了兩邊的互通之后，再關閉液位計的上下閥門，打開排污閥門，然后進行相應的更換。
十一、用途及使用場合：
產品名稱 | 型號 | 用途及使用場合 |
普通型 | UGS-A | 液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質。 |
直通型 | UGS-B | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位 |
無盲區直通型 | UGS-C | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位，測量范圍與顯示高度同等 |
彩色液位計 | UGS-A、B、C-1 | 測量透明無色液體液位，界面且光線較好場合 |
蒸汽夾套型 | UGS-A、B、C-2 | 附有蒸汽伴熱夾套，用于天氣寒冷場合 |
防霜型 | UGS-A、B、C-3 | 附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜 |
照明型 | UGS-A、B、C-4 | 測量有色液體液位、界面且光線較弱，夜間監測場合，附有照明裝置 |
十二、選型編碼：
ZW-UGS | A | 石英管液位計（中偉測控） | 閥門帶安全裝置 | 結構形式 | |||||
B | 帶排污閥無安全裝置 | ||||||||
C | 無盲區 | ||||||||
1 | 普通型 | 附加裝置 | |||||||
2 | 帶蒸汽夾套型 | ||||||||
3 | 帶防霜裝置型 | ||||||||
4 | 帶照明裝置型 | ||||||||
S | 測量液位（雙色） | 測量特性 | |||||||
J | 測量界面（三色） | ||||||||
A | 法蘭連接DN20，25 | 連接形式 | |||||||
G | 螺紋連接G3/4″ | ||||||||
1 | 1.6 | 公稱壓力 （MPa） | |||||||
2 | 2.5 | ||||||||
3 | 4.0 | ||||||||
4 | 6.4 | ||||||||
5 | 10.0 | ||||||||
C | 碳鋼 | 接液材質 | |||||||
F | 不銹鋼（304、316L） | ||||||||
03 | 300 | 測量范圍 （mm） | |||||||
05 | 500 | ||||||||
08 | 800 | ||||||||
11 | 1100 | ||||||||
14 | 1400 | ||||||||
17 | 1700 | ||||||||
20 | 2000 | ||||||||
X | ------ | ||||||||
十三、設計選型及訂貨須知：
1、型號規格；ZW-UGS系列石英管液位計；
2、介質名稱：介質密度；
3、測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：承受壓力；
5、工作溫度：測量液體的溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用的法蘭是DN20或DN25；
9、特殊要求：請在訂貨前詳細注, 明，如是否要帶遠傳、保溫夾套等等。
