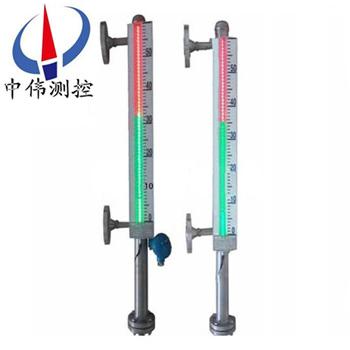

智能光亮雙色液位計

•

智能光亮雙色液位計是全過程測量防雨防雷，防腐防爆，可耐高溫、高壓，高密封、防泄露、無盲區，顯示醒目，讀數直觀，且測量范圍廣，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現

一、產品概述：

ZW-ZDS系列智能光亮雙色液位計是研發的新產品，由于采用導體LED發光器件，具有亮度高、紅綠雙色顯示、可視距離遠、標尺刻度更清晰、顯示范圍大，產品更具系列化；尤其在環境煙塵大，含有微細鐵屑的鋼鐵企業，如果采用磁翻板液位計，由于磁吸附作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，而電子雙色液位計能有效的解決。

液位計的液位顯示采用高亮度，LED雙色發光電子模塊，紅、綠光柱顯示液位，白天觀察距離60m，夜間可達200m以上，可替代傳統各種現場顯示液位計，廣泛應用于工業生產過程中的液位測量。

二、工作原理：

ZW-ZDS系列智能光亮雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。

三、應用場合：

ZW-ZDS系列智能光亮雙色液位計廣泛用于鋼鐵、石油、化工、油田、醫藥、食品、酒業等行業中各貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液氨、強酸堿液、弱酸堿液、鍋爐汽包、除氧器、疏水箱、旋流井、水風井、液壓產、脫硫罐、水冷塔、熟爐、殺菌鍋、回水箱、高低加、加熱器、凝結器、蒸發器及其他壓力容器與304、304內襯PTFE、316L、PVC、PP相容液體介質的液位測量與顯示。有多種安裝形式供您選擇。以適應不同場合、環境的要求。

四、主要特點：

1、汽紅水綠，顯示清晰，觀察角度大，可視距離遠。

2、本體選用優質不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄露，適宜于一、二、三類壓力容器使用。并對內裝易燃、有毒和腐蝕性介質的容器安全可靠。

3、顯示量程大，設計壓力高，使用范圍廣。

4、密封面比傳統的玻璃液位計減少95%的漏點，克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節。

5、用戶如需，可1：1、1：2、1：4無變送直接遠傳顯示液位；可配套輸出4—20mA標準信號，實現液位的遠傳顯示和容器群液位的集中監測控制；亦可實現水位自動調節、連鎖保護。

五、技術參數：

1、垂直安裝：（zui大偏差為≤30）；

2、測量范圍： 0-150-6000mm（大于6000mm可協商訂貨）；

3、介質密度： 0.4-2.0g/cm<；

4、工作溫度： -50--400℃；

5、跟隨速度： ≤0.08m/s；

6、浮子材質： 304、PTFE/304外村PTFE、鋁、鈦；

7、LED顯示器：低亮型，高亮型，霧狀散光型三種可選；

8、主導管材質：304；1Cr18Ni9Ti；316L;304內襯PTFE;鈦；PP;PTFE（聚四氟乙烯）

9、連接法蘭：DN15～DN50（HG20592-97法蘭標準），高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊；

10、法蘭材質：碳鋼、304、316L

11、電源電壓：DC24V,AC36V,AC220V；

12、準確度：≥10mm；

13、工作壓力：-0.1～10 MPa；

14、環境振動：頻率≤25Hz，振幅≤0.5mm；

15、介質粘度：≤0.4Pa.S；

16、排污閥：不銹鋼球閥、針型閥

主導管直徑：“￠48、￠57、￠62mm。

六、附加功能選擇：

磁性限位開關：

1、常開型：高于報警點閉合；

2、常閉型：高于報警斷開；

3、開關容量：250VAC1A（阻性） 250VAC 0.3A；

4、開關壽命：1×105次；

5、液位變送器：輸出電流：4～20Madc（二線制）；

6、分辨率：±1cm；

7、負載電阻：500Ω（24VDC供電時）；

8、傳送距離： 3000m；

9、工作電源：12～36VDC；

智能液位變送器：

1、輸出類型: 4～20mADC；

2、分辨率：0.1%F.S；

3、負載電阻：0～36VDC；

保溫形式：

蒸汽夾套和水循環夾套，是在液位計主導管外增加一層筒體，供蒸汽、循環水或導熱油流通。真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。雙層夾套，一般是指在蒸汽般熱夾套外再做一層真空夾套。電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。

七、技術優點：

電子雙色液位計的零部件采用1Cr18Ni9Ti 316L 0Cr18Ni9Ti襯PTFE.PVCPP等材料進口電子元件，加上我公司全體科研人員的設計方案，具有優質的可靠。穩定及抗腐蝕性能。其特點十分顯著：

1、設計簡單緊湊；堅固可靠；壽命長；無維護工作量；能長年在戶內；外安裝使用；

2、遠傳一體化結構，使工業自動化管理變的更輕松方便；

3、******的電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目；

4、******的進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰監控；

5、測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上******隔離的；

6、工作壓力范圍寬，耐壓從真空到42MPa;防腐蝕性<2.5MPa；

7、工作溫度范圍寬，適用于從-160~ 530℃；

8、廣泛用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量；

9、各型號均可選配磁性限位開關，實現高低液位自動控制或報警；

10、各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制。

八、安裝方位：

電子雙色液位計顯示部位安裝方位可任意改變：

1、左側安裝；

2、左側600安裝；

3、標準安裝；

4、右側600安裝；

5、右側安裝。

九、安裝與使用：

1、本液位計須垂直安裝，以保證浮球組件在主體管內上下運動自如。

2、將本液位計法蘭與容器法蘭夾上密封墊連接好，擰緊螺栓。

3、液位計排污法蘭打開、放進浮子。注意：浮子組件重的一頭朝上，不可倒置。

4、液位計周圍20cm距離內不得有鐵、磁性物質，否則直接影響液位計工作。

5、連通電源，輸入AC220V（或AC36V）電源，將液位計調至便于觀察的方位。

6、液位計投入運行時*步打開汽相閥門手柄的八分之一，然后停止，再打開液相閥門的手柄的八分之一，以此類推。尤其是該液位計用在壓力較高的壓力容器上時（如電 站鍋爐），須***緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入主體管，觀察液位顯示，由紅變綠逐個轉換。

7、液位顯示調整：把容器液位上升至正中，上下移動本液位計顯示盒與之相符，左右移動調至便于觀察的方位，然后將上下固定環擰緊，即可投入使用。

8、排污、上水，觀察水位顯示、高、低水位報警是否正常，若無異常現象，即可投入使用。

9、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

十、選型編碼：

十一、設計選用及訂貨須知：

1、型號規格；ZW-ZDS系列雙色液位計；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的***低、***高溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用的法蘭DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳等。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
