電接點水位計

•

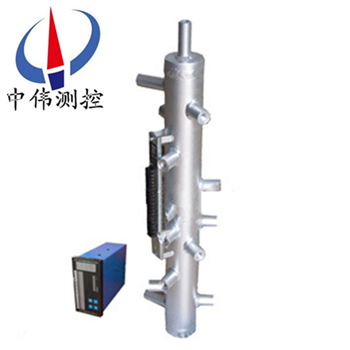

電接點水位計主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐 起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成，采用數碼顯示和汽紅、水綠雙色發光二極管顯示液位。測量筒的電極在水中對筒體

一、產品概述：

ZW-UDZ系列電接點水位計主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐 起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成，采用數碼顯示和汽紅、水綠雙色發光二極管顯示液位。測量筒的電極在水中對筒體的阻抗小，在汽中對筒體的阻抗大。 隨著水位的變化，電極在水中的數量產生變化，轉換成電阻值的變化，傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。

二、工作原理：

ZW-UDZ系列電接點水位計由于水和汽的導電性能差異極大。測量筒的作用就是將水位變化通過電接點電阻的變化取得信號。電接點的絕緣子可以使電接點與測理筒外殼間絕緣，在液態時，由于水的電阻值較低，則使電接點與測量筒外殼接通。當電接點間加上一交流電壓時，流過的電流就大，可使二次儀表內的集成運放翻轉，則面板上的變色發光管就顯示“綠”色；反之，未浸入液面下的電接點處于汽態，因汽的電阻值較大，可相對地看作開路，則流過的電流就小，二次儀表內的集成運放不翻轉，面板上的變色發光管則顯示“紅色”。因此，水位的高低就取決于電接點浸入中數量的多少，也即取決于“綠”色發光管的多少。

三、應用場合:

ZW-UDZ系列電接點水位計主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其他導電液體的液位測量，但不適用易燃易爆介質。

四、主要特點：

1、具有閃光、聲音報警功能。

2、具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。

3、具有自供電功能，斷電后可繼續工作4小時。

4、儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。

五、技術參數：

1、電源電壓：220V±10% 、50Hz；

2、工作環境溫度：-10-45℃；

3、工作相對濕度：≤85%；

4、液體水阻范圍：0-500KΩ；

5、繼電器輸出接點容量：220V、3A；

6、水位顯示點數：5-19點（***多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300；

7、外形尺寸：800mm×160mm×300mm；

8、安裝尺寸： 15mm×76mm；

8、整機功率：≤5W。

六、測量筒與電極：

1、測量筒制造標準 按******機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。

2、電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式。

七、安裝與使用及注意事項：

1、將一次儀表（取樣筒）與被測容器用截止閥連接起來，并在取樣筒下端安裝截止閥和排污管道。

2、二次儀表（顯示儀表）的檢查和校驗

a、準備工作：儀表的輸入端子采用36芯接線板，35、36號端子接電源。20號端子接電阻箱一端，電阻箱另一端引出一根線。阻值的大小視被測介質的水質而定，一般情況下如被測介質為除鹽水（例如鍋爐汽包的水）可選取100K，如被測介質為自來水可選取10K，如沒有電阻箱亦可用相應的電阻代替。

b、接通電源：LED光柱顯示紅色，然后將電阻箱另一端引出線分別短接1~19號端子，模擬光柱以次變綠色，數碼管對應顯示液位位置的數值，以示儀表可正常工作。

c、報警位置：分別斷開或短路設定報警點位置，測量、觀察報警點是否正常，觸點輸出是否動作。

3、一次儀表與二次儀表的接線示意圖。

4、報警、保護觸點輸出，用戶可根據需要加接中間控制裝置。

5、對取樣筒每班應排污一次，方法如下：

a、按一下“排污”按鈕；

b、先關閉下連通管截止閥，再關閉上連通截止閥，然后打開排污閥進行排污；

c、關閉排污截止閥，打開下連通管截止閥對電接點進行沖洗，再一次關閉下連通管截止閥，打開排污截止閥進行排污；

d、關閉排污截止閥，先打開上連通管截止閥，然后打開下連通管截止閥，至此整個排污工作結束。

e、按一下“復位”按鈕，儀表進入正常運行。

6、儀表報警發聲時，按一下“消音”按鈕，蜂鳴器止聲。

7、取樣筒上的電接點應定期檢查，擦凈絕緣體上的污物，以免造成假液位；如有損壞應及時更換，確保儀表的正常工作。

8、機內W1電位器為水阻調節電位器。儀表出廠時調整在≤150K左右。

9、配備自供電源的請將機內短接。

10、使用模擬信號輸出時應加接信號隔離器。

八、選型編碼：

九、選型說明：

十、設計訂貨須知：

1、訂貨前請用戶詳細閱讀說明書或產品簡介。

2、提供測點分布（指表二范圍之外的）。

3、指明報警、保護輸出位置（特別設定）。

4、明確一次儀表（取樣筒）工作壓力，上下連通管中心距離尺寸，引出法蘭規格。

5、本儀表可帶4~20mA，1~5V，0~10mA直流信號輸出，用戶需要請在訂貨時注明。
