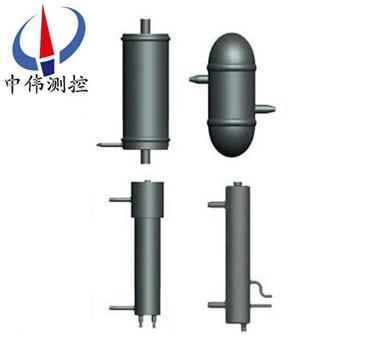

雙室平衡容器

•

雙室平衡容器與水位指示器或者差壓變送器配套使用，可以在鍋爐啟、停爐過程中及正常運行情況下，對汽包水位進行監控，并對外輸出水位變化時的壓差（AP）信號，保證鍋爐安全運行。

一、產品概述:

ZW-EP系列雙室平衡容器分為：普通型；補償型兩種。由管子、彎管、水杯、漏斗等組成，由于飽和蒸汽同時對管子和彎管加熱，正壓補償管內水的重度，在任何情況下都近似等于相應汽包壓力飽和水的重度。同時由于正確的選用正壓補償管的高度不管汽包內壓力如何變化，正壓補償管的壓力與負壓管的壓力變化值均相等。因此，平衡容器所產生的壓差不變。而低端水位表指示的水位也不變。另外由于平衡容器引出相等的一段不在此列、負壓管內水的溫度。雖然受汽包壓力機和室溫變化的影響，但它們的變化是相等的，所以對平衡容器產生的壓差沒有影響。

二、結構及工作原理：

ZW-EP系列雙室平衡容器在正常工況下，鍋爐汽包內的水位無法直接測量，為此多采用引出管測量法。但其弊病是引出管與汽包的溫度差異大，故水的密度與汽包內差異大，從而造成一定的測量誤差。采用雙室平衡容器是因為其在工作過程中，飽和蒸汽在室中凝結釋放熱量，對其中正壓補償管和負壓補償管加熱，并且平衡容器外層加以足夠的保護層。減少了熱量損失，使平衡容器的溫度接近于汽包內的溫度。從而使正壓補償管及負壓管內水的密度在任何工況下都近似等于汽包內水的密度；又由于正確的選擇正壓補償管的高度，在汽包水位一定時,使汽包內的壓力無論如何變化，正壓補償管的壓力與負壓管的壓力變化值均相等，因此雙室平衡容器輸出的差壓不變，即低置水位表指示的水位不變。一旦汽包內水位發生變化，則平衡容器輸出的差壓也隨之線性變化，所以低置水位指示可以適時顯示汽包內的水位。

三、應用場合：

ZW-EP系列雙室平衡容器與水位指示器或者差壓變送器配套使用，可以在鍋爐啟、停爐過程中及正常運行情況下，對汽包水位進行監控，并對外輸出水位變化時的壓差（AP）信號。

四、保證鍋爐安全運行特點：

優點：

1 測量偏差小

2 信號穩定，跟隨及時，能及時的反饋汽包內的真實水位

3 壽命長。

缺點：

1 受環境影響較大，參比水柱溫度不均勻，無法實時量化標定。

2 冬季、夏季，白天照射、環境風向等影響較大。

3 只有保證參比水柱溫度恒定，才能達到平衡容器的測量效果。

五、產品型號及使用范圍：

六、調試步驟：

1.系統沒有工作時(鍋爐汽包液位為零):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時打開雙室平衡容器的汽液相閥門.此時輸出應該為20MA,及滿量程.現場將輸出調至4MA,及將零點做100%量程負遷移.

2.系統工作時(鍋爐汽有液位):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時關閉雙室平衡容器的汽液相閥門.

3.測量系統正常工作時,三組閥狀況:平衡閥關閉;正負相閥開啟.雙室平衡容器的汽液相閥門開啟.

七、安裝注意事項：

1、鍋爐汽包引出的水汽管中心距應與平衡容器相同；

2、平衡容器與鍋爐汽包的壓力等級應相同；

3、平衡容器與鍋爐汽包連接法蘭尺寸或焊接各接口管規格應對應；

4、注意：本平衡容器安裝前須***對鍋爐管道進行氣吹，防止雜質進入平衡容器，而發生嚴重事故。

5、將平衡容器的汽水接口分別與汽包隔絕閥門外側焊接，保證其垂直安裝。由于雙室平衡容器較重，所以底部需用槽鋼支撐，且支撐面應光滑。以防止設備因熱力膨脹產生位移而損壞。

6、雙室平衡容器的疏水管應單獨引至汽包水循環zui快的下降管（靠近疏水管處加裝截止閥），其垂直長度應大于10 m，以保證平衡容器內無水而又不至于抽空。如發生抽空現象時關小截止閥的開度。該管路不做保溫。

7、雙室平衡容器的正負壓取壓管路應在水平方向引出1m后向下敷設，以保證取壓管內的水溫等于環境溫度。

8、安裝完畢后，各汽水取樣管、取樣閥門、連通管、筒體應做保溫處理，筒體頂部不做保溫。

9、引到差壓變送器的兩根導壓管路應平行敷設，共同保溫，并根據現場需要加伴熱防凍。加蒸汽伴熱管時應與導壓管隔離。以防導壓管內水汽化影響測量效果。

八、訂貨時請提供下列參數：

1、型號規格；ZW-EP；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的高低溫度；

6、材質要求：接液材質。
