防爆浮球液位控制器

•
•

防爆浮球液位控制器是通過磁感應來實現感應水位，液位的作用。浮球內配有磁鐵，而塑膠浮球液位開關本體內這裝有進口的干簧管或者叫磁簧開關，干簧管上接兩根線出來，一般除去在塑膠本體或者不銹鋼本體里的是350M

一、產品概述：

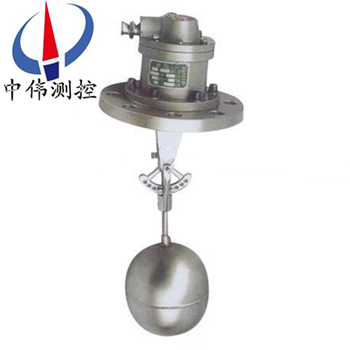

ZW-UQK系列防爆浮球液位控制器是專門為爆炸性環境中使用而設計制造的液位控制儀表，本產品是基于浮力原理和杠桿原理設計的，當容器內液位發生變化時，浮球的位置將隨液位的變化而變化，浮球的這種位移將通過杠桿作用于微動開關，進而由微動開關產生開關信號。當然，浮球通過杠桿和微動開關的作用，可以是直接和微動開關作用，也可以通過磁耦合產生的力和微動開關作用。

二、工作原理：

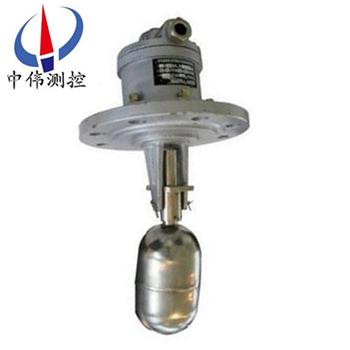

ZW-UQK系列防爆浮球液位控制器由大功率干簧管作為主要控制元件，干簧管裝于導管內，浮球套于導管外，球內裝有環形恒磁磁鋼，導管上部設有密封接線盒，內設接線端子，導管底部用螺紋底套密封，導管可以垂直定裝于水塔、水箱、水池等開口容器內，浮球隨水位變化而上下升降，當水位降至被控制的低落水位時，干簧管受到磁場的作用，就會發出低水位或高水位信號，并且作用于水位自動控制裝置或水位報警裝置。

三、應用場合：

ZW-UQK系列防爆浮球液位控制器應用于各種工業設備、家用電器等油、水類機器。不銹鋼浮球液位開關專門用于各種中小型常壓和受壓儲液罐的液位檢測、信號遠傳、開關報警，可適用于各種衛生、環保、有毒、帶濃酸堿腐蝕性強介液體使用。而塑料PP浮球則主要應用于熱水的家電或機械里面，如熱水器，飲水機，洗碗機，電熱水，油壓機，空壓機，及配套其他機械設備等。

四、主要特點：

1、xj****的設計和嚴格的制造工藝為產品質量提供了可靠的保證。

2、外殼采用ABS、PP、PVC塑料，強度高、耐腐蝕性好。

3、電纜采用特種材料，耐油、酸、堿，抗蝕能力******。

4、結構簡單、性能可靠。輸出穩定可靠的“通”、“斷”開關信號，無任何誤動作，可靠性高。

5、安裝簡捷，調試方便，上下移動定位重塊，即可隨意調節液面控制范圍。

五、技術參數：

額定電流：16A-120VAC；10A-300VAC；0.6A-150VDC；

觸點輸出：兩個獨立的SPDT觸點；

觸點材質：純銀（Ag）；

本體材質：精密氧化鋁陶瓷；

開關外殼：壓鑄鎂鋁合金表面亞光聚亞***酯涂層；

額定溫度：標準型：-40~250°C；

高溫型：≤370°C；

壓力等級：ANSI Class150、300、600、900LB、PN1.0；

過程連接：法蘭連接DN50、80、100；2'~4〞ANSI；

介質密度：≥0.40g/cm3；

電氣接口：M20×1.5、1/2'NPT 內螺紋；

防爆等級：隔爆型ExdⅡBT4 ；本安型ExiaⅡCT6 ；

防護等級：IP65。

六、安裝方法：

1、安裝應遠離進（出）水口，以免水的波動造成誤動作；

2、安裝在有攪拌的區域，可安裝防波管或擋板；

3、接線盒入線口需朝下；

4、控制線路負載不能超負載使用（小于接點容量使用）；

5、浮球及其連桿部分上下移動的角度（與水平線）為±14度，當浮球處于水平位置時開關動作；

6、安裝時需注意與之配合的連接管長度與孔徑尺寸，以保證浮球的浮動范圍。

注：浮球及連桿部分總長度允許有一定的誤差。

七、安裝使用說明：

外部安裝:

1、安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。

2、若浮球液位開關裝置于容器池壁，可加裝L型角鋼支架。

3、若開關裝置于攪拌區域，可安裝防波管或防波擋板。

4、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜。

6、被控制線路負載須***與浮球開關接點容量相匹配。

7、被測液體的比重須***大于浮球比重。

8、浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。

內部接線安裝:

1、當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。

注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關。

2、當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。

八、配線及接點說明:

1、打開接線盒，將電纜線從入線口穿進，并鎖緊入線口電纜固定頭，根據銘牌及接線板端子臺上的標識將接點線接入對應的端子上。

2、接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。

3、浮球接點分為三種形式：

①1A：表示液位高于浮球時A-C接點接通；

②1B：表示液位低于浮球時B-C接點接通；

③1AB：表示液位低于浮球時A-C接點斷開，B-C接通；液位高于浮球時則A-C接點接通，B-C斷開。

4、接線完成后請將盒蓋旋緊并將接線口固定，以確保接線盒防水。

九、常見故障及排除：

1、故障現象、原因分析及排除方法 浮球不動作

① 液體比重小于浮球比重→重新確認浮球比重；

② 浮球漏水→與本公司更換浮球；

③ 異物卡住浮球→清除異物。

2、浮球動作，但無信號輸出

① 浮球位置偏移→調整浮球位置；

② 磁簧開關損壞→更換磁簧開關。

3、信號輸出不正常, 附近有磁場干擾→消除磁場；

4、信號保持，無法復原, 浮球不能復歸，有異物卡住→清除異物；

5、一點會有兩個信號輸出, 環扣位置移動→調整環扣位置。

十、注意事項：

1、定期清理連桿及浮球上的雜物及污垢（周期視水質而定）；

2、定期檢查各連接部件是否牢固；

3、應考慮液體的比重，以保證浮球能順利浮動；

4、控制線路負載不能超載使用（小于接點容量）；

5、接線盒電氣接口須***朝下；

6、酸堿性液體中請選用防腐性；

7、浮球與連接桿不得與容器過程連接管相碰。

十一、規格數據表：

十二、選型編碼：

備注：請詳細寫明具體的過程連接方式，尺寸及動作點位置。

十三、設計選用及訂貨須知：

1、液面開關裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
