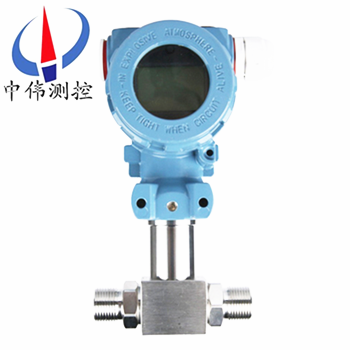

工業級差壓變送器

•

工業級差壓變送器選用高精度、搞穩定性雙隔離膜片的力敏芯片，經嚴格精密的溫度補償，信號放大，V/I轉換，將壓差、流量等參數可靠的轉換成工業標準信號輸出，直接用31/2LED顯示壓力值并輸出工業標準的4～

一、產品概述：

ZW308系列工業級差壓變送器的安裝包括導壓管的敷設、電氣信號電纜的敷設、差壓變送器的安裝。來自雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上，通過膜片內的密封液傳導至測量元件上，測量元件將測得的差壓信號轉換為與之對應的電信號傳遞給轉換器，經過放大等處理變為標準電信號輸出。

二、應用場合：

ZW308系列工業級差壓變送器具有小巧的外形，優良的溫度特性，壓力特性和輸入輸出特性，可取代普通的壓力變送器，廣泛用于石油、化工、電力、環保等自動化檢測與控制領域。

三、主要特點：

1、雙面316L金屬膜片，防腐性好；

2、精度高，長期穩定性好；

3、31/2LED顯示；

4、抗電磁干擾設計；

5、零點、滿量程輸出可調；

6、本安防爆。

四、技術參數：

1、量程范圍：0～10、35…1000（KPa）；0～2…7 （MPa）；

2、過載壓力：2倍滿量程；

3、靜電：10～12MPa；

4、測量介質：與316L不銹鋼兼容的氣體、液體；

5、輸出信號：4～20mA 0～10mA 二線制；1～5VDC 0～5VDC 三線制；

6、顯示方式：31/2位LED；

7、供電電壓：12～36VDC （標定值為+24VDC）；

8、準確度：±0.2%F.S ；±0.3%F.S；±0.5%F.S；

9、長期穩定性： ≤±0.2%F.S/年；

10、補償溫度：－10～+70℃；

11、介質溫度：－20～+85℃；

12、儲存溫度：－40～+125℃；

13、響應時間：≤1ms；

14、負載電阻：R=（U-12.5）/0.02-RD其中：U為電源電壓，RD為電纜內阻；

15、壽命：＞1×108壓力循環 （25℃）；

16、膜片材料：316L不銹鋼；

17、殼體材料：1Cr18Ni9Ti和鑄鋁外殼；

18、壓力接口：M20×1.5或用戶自定；

19、電氣鏈接：接線端子；

10、防爆等級：ExiaIICT6；

21、防護等級：IP65。

五、安裝要求：

安裝連接， 固定安裝變送器，將高低介質壓力通過引壓管和平衡閥引入到變送器 的“H”高壓腔和“L”低壓腔。注意靜壓參數，嚴禁單向過載加壓和御壓，以免造成損壞。

六、差壓變送器的幾種應用測量方式如下：

1、與節流元件相結合，利用節流元件的前后產生的差壓值測量液體流量；

2、利用液體自身重力產生的壓力差，測量液體的高度；

3、 直接測量不同管道、罐體液體的壓力差值；

七、面對差壓變送器的故障如何排除診斷：

差壓變送器在測量過程中，常常會出現一些故障，故障的及時判定分析和處理，對正在進行了生產來說是至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。

1、調查法：回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。

2、直觀法：觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。

3、檢測法：檢測法主要可從斷路檢測、短路檢測、替換檢測、分部檢測四個方面進行檢查。常出現的九、故障主要有導壓管阻塞：

1、阻塞的原因主要是由于測量導壓管不定期排污或測量介質粘稠、帶顆粒物等原因造成。還有一個比較常見的故障就是導壓管泄露：以正導壓管泄漏來分析導壓管泄漏出現的故障現象。

2、經過檢查，二次儀表(DCS)組態及電信號回路工作正常，變送器送檢定室標定正常，于是懷疑問題出現出導壓上，經過檢查，由于正導壓管焊接不好造成泄漏所至，經過補焊堵漏后，流量測量恢復正常。

3、壓管泄漏時反映出的故障現象主要有變送器輸出下降或上升及不變。

即：變送器測量輸出的流量信號與實際流量不符，產生測量誤差。

八、選型編碼：

九、設計選用及訂貨須知：

1、傳感器材料；

2、防爆場合使用；

3、連接頭材料及連接方式；

4、密封件材料；

5、精度；

6、量程范圍；

7、是否帶其它附加選擇。

售后服務承諾：

1、我公司所售308系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
