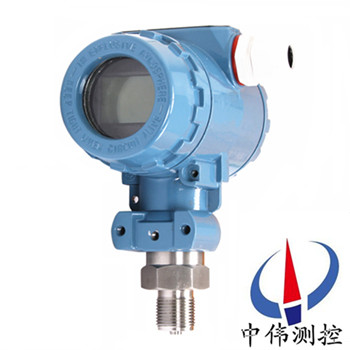

液晶顯示壓力變送器
液晶顯示壓力變送器是我進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口高品質擴散硅式、陶瓷式壓力傳感器作為敏感元件，采用專用集成模塊，經精細的溫漂、零點、非線性補償，實現對液
Description：
一、產品概述：
ZW308系列液晶顯示壓力變送器引進國外xj****技術和設備生產的新型變送器，具有體積小，適合小空間安裝，過程直接安裝，溫度特性好，綜合精度高。整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。關鍵原材料，元器件和零部件均源自進口高品質擴散硅式、陶瓷式壓力傳感器作為敏感元件，采用專用集成模塊，經精細的溫漂、零點、非線性補償，實現對液體、氣體、蒸汽等介質壓力變化的準確測量和變送。
二、工作原理：
ZW308系列液晶顯示壓力變送器是當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。
三、應用場合：
ZW308系列液晶顯示壓力變送器元器件和零部件均源自進口高品質擴散硅式、陶瓷式壓力傳感器作為敏感元件，采用專用集成模塊，經精細的溫漂、零點、非線性補償，實現對液體、氣體、蒸汽等介質壓力變化的準確測量和變送。
四、主要特點：
1、穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。
2、具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35MA以內。
3、固態結構，無可動部件，高可靠性，使用壽命長。
4、從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。
5、安裝方便、結構簡單、經濟耐用。
五、技術參數：
1、電源：24VDC輸出4～20mA二線制；
2、零位可調范圍：±5%F·S ；
3、量程調節比：3∶1以上；
4、量程范圍：-100kPa～0～60MPa ；
5、負載特性：負載在0～600Ω內（24VDC供電） 維持恒流輸出 ；
6、隔爆型：dⅡBT4，本安型：iaⅡCT5 ；
7、過壓極限：2倍于上限壓力 ；
8、溫度范圍：過程:-20～60℃ ；
9、精度等級：±0.5% ；
10、穩定性：± 0.2%F·S ；
11、重量：約1kg 。
六、訂購防爆型變送器時須注意幾點事項：
1、變送器防爆型產品有隔爆型及本質安全型兩種型式；
2、弄清現場危險場所易燃易爆介質的成分及場所；
3、須選擇防爆等級比易燃介質級別和濕度組別高或相同的變送器。
4、防爆型產品的允許使用環境溫度為-20℃～+70℃。
5、訂購本質安全型變送器時，須***按銘牌和說明書要求，配購相應的安全柵且按要求連接線。
七、安裝使用注意事項：
1、 仔細閱讀隨貨包裝的產品說明書。正確按圖連接電路。尤其注意變送器產品不得發生接線錯誤。
2、 螺紋連接的產品在安裝和拆卸時，須***用扳手擰螺帽，安裝時不能擰的過緊，嚴禁夾持其它部位安裝、拆卸，避免損壞相關聯結部件。引壓孔端不得有尖硬物伸入，以免損毀敏感膜或隔離膜，嚴禁敲打、撞擊、摔跌。
3、 產品出廠說明書、裝箱單、合格證要妥善保存，它是執行三包的依據。
4、 產品外形、接囗螺紋均不得隨意進行加工、 修改、否則造成質量問題責任自負。
5、 禁止超指標過載，超指標過載造成的敏感膜損壞不在三包范圍。
應注意如下幾種使用情況：
a、 被壓力系統瞬時出現較大過載壓力。
b、 壓力檢測時，加壓設備如水泵揚程過大，壓力強，造成液位高速運動沖擊敏感膜膜片，大動量沖擊附加壓造成過載。
C、用活塞壓力計標定時，活塞故障卡死未發現，導致壓力沖開時高過載沖擊敏感膜。
6、由于恒流電源對擴散硅傳感器的自補償功能，原則上推薦采用恒流源供電，我公司也可以提供恒流傳感一體化產品，如測量溫度系數要求不高，條件不允許，也可使用恒壓源。
7、擴散硅傳感器零位輸出不能直接采用單臂聯電阻法進行消除，可采用軟件歸零法、差動輸入修整法、T型電阻網絡修正等。
8、嚴禁用尖硬物、螺絲刀、手指直接按壓臘片試壓，這樣zui容易造成不可修復性損壞，凡硅膜或隔離膜破損（直接按壓或壓力超標過載才能造成的結果）而造成的產品零位變大、失效、均不在三包范圍內。
八、選型編碼：
無 | S | 代號 | 名 稱 | ||||||
模擬型 | 智能型 | ZW308 | 液晶型壓力變送器（中偉測控） | ||||||
代號 | 設計序號 | ||||||||
A1 | 擴散硅傳感器 | ||||||||
B1 | 陶瓷傳感器 | ||||||||
C1 | 齊平膜傳感器 | ||||||||
D1 | 衛生型傳感器 | ||||||||
G1 | 高溫型傳感器 | ||||||||
O1 | 隔膜型傳感器 | ||||||||
代號 | 壓力類型 | ||||||||
A | ******壓力 | ||||||||
G | 表壓 | ||||||||
S | 密封表壓 | ||||||||
代號 | 現場顯示 | ||||||||
1 | 無 | ||||||||
2 | 3 1/2位LCD | ||||||||
3 | 3 1/2位LED | ||||||||
代號 | 測量范圍 | ||||||||
1 | 0～35KPa | ||||||||
2 | 0～100KPa | ||||||||
3 | 0～200KPa | ||||||||
4 | 0～350KPa | ||||||||
5 | 0～700KPa | ||||||||
6 | 0～2.0Ma | ||||||||
7 | 0～3.5Ma | ||||||||
8 | 0～7Ma | ||||||||
9 | 0～20Ma | ||||||||
0 | 0～60Ma | ||||||||
代號 | 精度 | ||||||||
A | 0.1%F·S | ||||||||
B | 0.25%F·S | ||||||||
C | 0.5%F·S | ||||||||
代號 | 安裝方式 | ||||||||
1 | M20x1.5 | ||||||||
2 | 1/2NPT | ||||||||
3 | 法蘭式（法蘭，膜片可選） | ||||||||
代號 | 防爆方式 | ||||||||
N | 普通不防爆 | ||||||||
I | 本安防爆 | ||||||||
E | 隔離防爆 | ||||||||
九、設計選用及訂貨須知：
1、傳感器材料；
2、防爆場合使用；
3、連接頭材料及連接方式；
4、密封件材料；
5、精度；
6、量程范圍；
7、是否帶其它附加選擇。
售后服務承諾：
1、我公司所售308系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
