高靜壓差壓變送器

•

高靜壓差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出。智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。

一、產品概述：

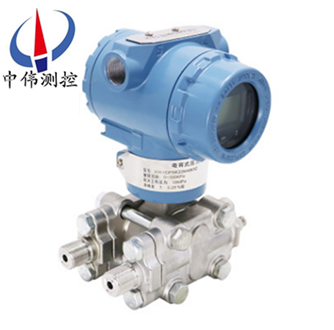

ZW3051HP系列高靜壓差壓變送器是引進國外xj****技術和設備生產的新型變送器，它選用高靜壓膜盒，所謂靜壓就是當壓力變送器兩側所加壓力相同時其輸出電流應為4mA，但普通差壓變送器當兩側壓力同時增大到25MPA以上其輸出難以保證在4mA。故高它多用于流量、液位測量且壓力較高的場合，主要適用于石化和電站高壓裝置的差壓變送器，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞，因此能可靠地用于高壓系統的差壓測量。

二、測量原理：

ZW3051HP系列高靜壓差壓變送器是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

三、應用場合：

ZW3051HP系列高靜壓差壓變送器具有32Mpa的耐工作壓力和過載保護，確保了變送器能在高靜壓系統中得到可靠的應用。差壓變送器主要用于測量液體、氣體或蒸氣的差壓、壓力、液位和密度，然后將其轉換成4—20mA.DC信號輸出。

四、主要特點：

1、精度高；

2、穩定性好；

3、二線制4-20mADC；

4、固體元件，接插式印刷線路板；

5、小型、重量輕、堅固抗震；

6、量程、零點外部連續可調；

7、正遷移可達500%；負遷移可達600%；

8、阻尼可調；

9、單向過載保護特性好；

10、無機械可動部件維修工作量少；

11、全系列統一結構，零部件互換性強；

12、接觸介質的膜片材料可選（316L、TAN、HAAS-C、MONEL等耐腐蝕材料）；

13、防爆結構，全天候使用；

14、智能HART現場總線協議。

五、性能參數：

1、使用對象：液體、氣體和蒸汽；

2、測量范圍：0-0.06kPa至0-40MPa；

3、輸出信號：4-20mA DC；

4、12-45VDC，一般為24VDC；

5、負載特性：與供電電源有關，在某一電源電壓 時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12）；

6、指示表：LCD液晶或者LFD數碼管顯示；

7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6；

8、量程和零點：外部連續可調；

9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的******值，均不能超過測量范圍上限的100%（智能型：量程比15:1） ***大正遷移量為***小調校量程的500%；***大負遷移量為***小調教量程的600%；

10、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃） 灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃；

11、靜 壓：1、4、10、25、32MPa；

12、溫 度：相對濕度為0～100%RH；

13、容積變化量：＜0.16cm3；

14、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調。

六、技術參數：

（不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片）；

1、準確度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5%；

2、死區：無（≤0.1%）；

3、穩定性：六個月內不超過***大量程的基本誤差******值；

4、振動影響：在任意軸上，振動頻率為200Hz；

5、電源影響：小于輸出量程的0.005%V；

6、負載影響：電源如果穩定，則負載沒有影響；

7、安裝位置影響：***大可產生0.24kPa 的零點誤差。

其它：

1、隔離膜片：316不銹鋼，哈氏合金C-276，蒙乃爾合金，鈦或鉭；

2、排氣/排液閥：316不銹鋼；

3、法蘭和接頭：316不銹鋼；

4、接觸介質“O”形環：丁腈橡膠，氟橡膠；

5、灌充液：硅油或者惰性油；

6、螺栓:316L不銹鋼；

7、電子殼體材料：低銅鋁合金；

8、引壓連接件：法蘭1/4NPT，中心距54mm；接頭1/2NPT或M20x1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm；

9、信號接線孔：G1/2。

七、故障診斷：

變送器在測量過程中，常常會出現一些故障，故障的及時判定分析和處理，對正在進行了生產來說至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。

1、調查法：

回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。

2、直觀法：

觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。

3、檢測法。

a、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失，則確定故障所在，否則可進行下一步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從儀表本體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。

b、短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。

c、替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。

d、分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置。

八、在日常使用中的注意事項：

1、切勿用高于36V電壓加到變送器上，導致變送器損壞；

2、切勿用硬物碰觸膜片，導致隔離膜片損壞；

3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；

4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度須***使用散熱裝置；

5、測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；

6、在壓力傳輸過程中，應注意以下幾點，

a、變送器與散熱管連接處，切勿漏氣；

b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；

c、管路中須***保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片。

九、選型編碼：

十、設計選用及訂貨須知：

1、ZW3051HP高靜壓差壓變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明遷移量數值。

4、差壓變送器如需配三閥組、節流裝置，需另行注明。

5、根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。

6、需要標注工位號時，應在訂貨時注明。

7、選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。

8、如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。

9、接觸介質O形密封環的材料有丁晴橡膠和氟橡膠等。

售后服務承諾：

1、我公司所售差壓變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
