智能數字壓力開關

•

智能數字壓力開關是集壓力測量，顯示，輸出，控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油壓阻式傳感器，輸出信號由高精度，低溫漂的放大器放大處理，高精度的A/D轉換器，轉換成微處理器可

一、產品概述：

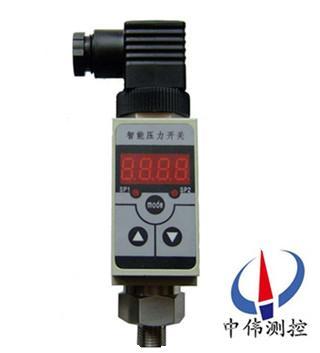

ZW-K102系列智能數字壓力開關|壓力控制器|壓力繼電器是根據客戶多功能的需要開發的現場顯示、現場控制、變送輸出標準信號等功能一體的智能化儀表。它將壓力變送器和二次顯示控制儀表的功能集成于一體，使用方便、節省空間，是自動化控制系統中對壓力實現檢測、顯示、輸出、報警、控制和數據傳輸的智能化測控儀表。

二、應用場合：

ZW-K102系列智能數字壓力開關使用靈活，操作簡單，調試方便，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量、顯示與控制。

三、主要特點：

1、4位LED顯示當前壓力或液位值；

2、輸出雙路繼電器（單刀雙擲）開關量；

3、用戶可在量程范圍內任意壓力報警點，調節無死區；

4、壓力單位可選擇：Bar，PSI，Kpa；

5、調節簡便，使用靈活；

6、采用高精度AD和高速微處理器，全數字化設計；

7、兩路繼電器輸出可以選擇；

8、防護等級：IP65；

9、采用高精度壓力傳感器，精度高，遲滯小，響應快，穩定可靠；

10、本安防爆。

四、技術參數：

1、量程范圍：－1Bar～1000Bar可選；

2、精度：0.5%FS

3、供電電壓：12～36V DC（24VDC校準電壓）或220V AC供電

4、輸出繼電器容量：220V AC 3A，24V DC 5A；

5、使用溫度：-20℃—85℃；

6、設置范圍：全量程段可以設置監測點，防波動回差設置。

7、接口螺紋：M20*1.5 G1/4 NPT1/4 （或定制）

8、采樣速率：10次/秒（可以根據客戶需要定制要求的速度）。

五、安裝要求：

1 機械安裝：

ZW-K102型智能數字壓力開關可以通過壓力管接頭（外螺紋 G1/4 ）（其他尺寸接頭可以在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

2 電氣連接：

1、紅：電源 +；

2、黃：電源 -；

3、藍：開關 1；

4、綠：開關 2；

5、棕： 4~20mA。

六、為了防止電磁干擾的影響應注意以下事項：

1、線路連接盡量短；

2、采用屏蔽線；

3、盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線；

4、若用微型軟管安裝，殼體須***單獨接地。

七、安裝、組裝、調整時需注意：

1、請******不要連接錯誤：誤連接不僅對本元件，而且對于周邊元件有時會引起致命的傷害。

2、與交流一次側不能絕緣的DC電源，有時會發生產品或電源的破損的場合，有時會發生觸電事故的現象。因此請******不要使用。

3、在電源上使用市售的開關電源的場合，請務必使機架的接地端子（F.G.）接地。

4、使用請避開陽光直射、或沾有水、油的場合。使用請避開蒸汽、灰塵多的環境。

5、請注意不要接觸稀釋劑等有機溶劑和注意不要直接接觸水、油、油脂。

6、請不要將通針等放入壓力氣口。否則可能破損膜片，導致不能正常動作。

7、在強磁場中，有時性能不能得到滿足。

8、使用電子式元件的空氣配管請經過充分吹氣清掃后再進行連接。

八、外形尺寸 （單位： mm ）

九、技術數據表：

十、選型編碼：

十一、設計及訂貨須知：

訂貨時請寫明被測介質名稱、工作壓力、介質溫度、測量范圍情況等。如有疑問請致電本公司技術或。

售后服務承諾：

1、我公司所售儀表產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
