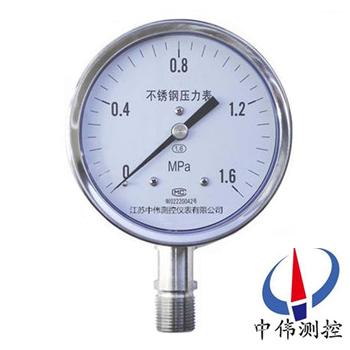

不銹鋼壓力表
不銹鋼壓力表的整體結構設計合理、工藝精致，具有較高的測量準確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外xj****技術裝備中的******儀表實現國產化的理想配套產品。
Description：
一、產品概述：
Y-100B系列不銹鋼壓力表的整體結構設計合理、工藝精致，具有較高的測量準確度和持久的穩定性，因此不僅可提供出口，有裝拆快捷方便，易于清洗，不易污染，清潔美觀，安全可靠等優點。并滿足生產質量規范的要求，尤為國內用戶對引進國外xj****技術裝備中的******儀表實現國產化的理想配套產品。
二、工作原理：
Y-100B系列不銹鋼壓力表由導壓系統（包括接頭、彈簧、限流羅紋釘等）、齒輪傳動機構、事數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密接夠。能有效的保護內部機件免收環境影響和污侵入。對于在外殼內沖液（一般為甘油）的儀表，能夠震動較劇和減少介質的壓力脈沖影響。
三、應用場合：
Y-100B系列不銹鋼壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使儀表具有良好的耐腐蝕性能，可廣泛應用于石油、化工、礦山、機械、電力及食; 品行業。直接測量不結晶體，有腐蝕性的氣體、液體的壓力。
四、主要特點：
1、性能穩定，測量精度較高，反應速度較快。
2、測量的是總壓力，包括氣體和蒸汽的壓力。
3、測量的結果與氣體種類、成分及其性質無關。
4、測壓過程中，壓力表本身吸氣和放氣很小，不會對被測氣壓產生影響。
5、內部沒有高溫部件，不會使油蒸汽分解。
6、若選用耐腐蝕材料制造，可測量腐蝕性氣體壓力。
7、結構牢固，而且便于密封和安裝。
8、操作簡便，不需調整，但需要定期校驗。
五、技術參數：
1、公稱直徑：Φ60 Φ100 Φ150；
2、結構形式：徑向直接安裝式；
3、接頭螺紋：M20x1.5；
4、準確度等級：1.5 、2.5；
5、測量范圍：與一般壓力表的測量范圍相同；
6、環境條件：溫度-40-70℃ 相對濕度≤85﹪；
7、耐振等級：YBF為V．H．3 YBFN為V．H．4；
8、材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316等。
六、壓力表的安裝：
1、壓力表的安裝位置應符合安裝狀態的要求，表盤一般不應水平放置，安裝位置的高低應便于工作人員觀測。
2、壓力表安裝處與測壓點的距離應盡量短，要保證完好的密封性，不能出現泄漏現象。
3、在安裝的壓力表前端應有緩沖器； 為便于檢驗，在儀表下方應裝有切斷閥；當介質較臟或有脈沖壓力時，可采用過濾器、緩沖器和穩壓氣等。
七、定期進行檢修維護：
1、經過一段時間的使用 與受壓， 壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真， 應及時更換，以確保指示正確、安全可靠。
2、壓力表要定期進行清洗。 因為壓力表內部不清潔，就會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力表失靈、報廢。
3、在測壓部位安裝的壓力表，根據JJG52-1999 規定，它的檢定周期一般不超過半年。
4、測壓部位介質波動大，使用頻繁，準確度要求較高， 以及對安 全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
八、使用注意事項：
1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。
2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。
4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。
5、使用時應避免震動和碰撞，以免損壞。
九、測量范圍數據表：
| 名稱 | 型號 | 標度范圍（Mpa） | 精度等級 |
耐震 | Y-60B-F | 0~0.1,0.16,0.25,0.4,0.6,1,1.6, | 2.5或1.6或1.0 |
| Y-100B-F | |||
| Y-150B-F | |||
| Y-60B-F | |||
| Y-100B-FZ | |||
| Y-150B-FZ | |||
| 軸向帶前邊 | Y-63B-F | ||
| Y-103B-F | |||
| Y-153B-F | |||
| 軸向帶前邊耐震 | Y-63B-FZ | ||
| Y-103B-FZ | |||
| Y-153B-FZ |
十、外形尺寸單位：mm：
| D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接頭螺紋d |
| 60 | 76 | 4.5 | ≤60 | 14 | 36 | 66 | M14x1.5；Z1/4,1/4NPT | |
| 100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2 |
| 150 | 165 | 5.8 | ≤125 | ≤60 |
十一、設計選用及訂貨須知：
1、不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
2、外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
3、接頭螺紋如需特殊要求時請說明。
4、不銹鋼壓力表分普通型和耐震型。
5、訂貨請說明名稱、型號及測量上限。
售后服務承諾：
1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
