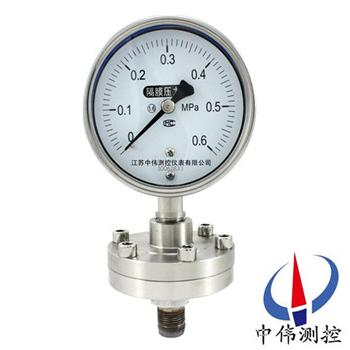

隔膜壓力表

•

隔膜壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應須***采用由隔膜隔離器與通用型壓力儀表組成一個

一、產品概述：

YTP-100ML/MF系列隔膜壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應須***采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。

二、工作原理：

YTP-100ML/MF系列隔膜壓力表是當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

三、應用場合：

YTP-100ML/MF系列隔膜壓力表是耐腐蝕隔膜壓力表主要用于染化、制堿、化纖、合成纖維、石油化工、烷基苯日、用化工染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。

四、主要特點：

1、能適應強腐蝕、高溫度、高粘度的介質測量工作。

2、在工業生產領域有著很廣泛的應用特別是在高溫、高腐蝕的工作環境中，隔膜壓力表的起到了極重要的作用。

3、在測量介質壓力時，介質的壓力就會通過密封液傳導給內部的壓力表，并得出指示數值。

4、由于設置了專門的隔離裝置，因此易結晶、易凝固、有固體顆粒的液體介質可以使用隔膜壓力表進行測量。

5、是在與介質隔離的狀態下進行工作，因此對于隔膜壓力表中壓力表的制造材料并沒有特別的限制。

五、技術參數：

1、精度等級：1.5級；

2、測量范圍：（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6（特殊規格請在訂貨時注明）；

3、隔膜材料：PTFE聚四氟乙烯薄板；

4、內部填充工作液：硅油；根據客戶需求填充；

5、工作條件：溫度環境溫度 - 20~+55℃；被測介質溫度- 20~+55℃；

工作壓力靜負荷：用至測量上限值的3/4；

交變負荷：用至測量上限值的2/3 ；

短時壓力：用至測量上限值；

6、連接尺寸：螺紋連接：M20*1.5； 法蘭連接 A、機械工業部標準JB81-5 《平焊鋼法蘭》；

B、化學工業部標準《耐酸平焊鋼法蘭》；

7、儀表外徑：（φ75mm） φ100mm 。

六、使用與維護：

1、儀表須***垂直安裝，搬運、安裝時應避免碰撞和振動；

2、儀表宜在周圍環境溫度為-40℃～+70℃，相對濕度不大于80%的場所使用,高溫使用請加裝散熱設備；

3、儀表在測量穩定負荷時不得超過測量上限的2/3，測量波動壓力時，不得超過測量上限的1/2，zui低壓力，在兩種情況下，都不應低于測量上限的1/3；

4、在測量腐蝕性介質，可能結晶的介質，粘度較大介質和劇變波動壓力時應添加隔離裝置和緩沖裝置；

5、儀表應經常進行檢定（至少三個月一次）；

6、每次定做時請說明所要測量的介質，以便使用效。

七、使用注意事項：

1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。

2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。

4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。

八、選型編碼：

1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。

2、如有特殊要求，請在訂貨時詳細說明。

3、不銹鋼隔膜壓力表的隔膜材質的選擇：對強酸類介質應該選用HC HB TA 膜片，***好要襯四氟，對強堿類要用316L膜片。
