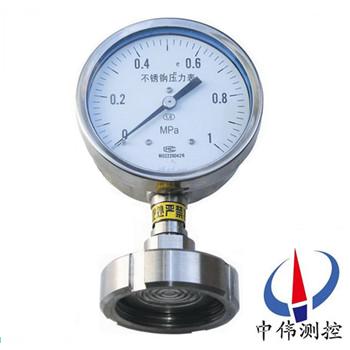

衛生型隔膜壓力表

•

衛生型隔膜壓力表是以全不銹鋼衛生級的隔膜壓力表。適用于測量高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚的場合壓力檢測時，須***采用

一、產品概述：

YTP-100MC系列衛生型隔膜壓力表是以卡箍式安裝全不銹鋼衛生級的隔膜壓力表。適用于測量高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚的場合壓力檢測時，須***采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。適用于啤酒、飲料等食品與制藥行業。

二、工作原理：

YTP-100MC系列衛生型隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形—位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。

三、應用場合：

YTP-100MC系列衛生型隔膜壓力表是由通用型壓力儀表與隔膜隔離器組成一個系統的隔膜壓力表。具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠等優點。能滿足生產質量規范(GMP)的要求。在制藥、食品、飲料、水處理等行業對儀表有衛生要求的工藝流程中得到廣泛應用。

四、主要特點：

1、溫度特性

由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±5℃時，對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。

2、液位差

尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響，在準確測量時更應注意。

3、耐蝕性

隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。

五、技術參數：

1、精度等級 1.5級；

2、測量范圍（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6（特殊規格請在訂貨時注明）；

3、隔膜材料 PTFE聚四氟乙烯薄板；

4、內部填充工作液（1）硅油；（2）根據客戶需求填充；

5、工作條件：（1）溫度環境溫度 - 20~+55℃；被測介質溫度- 20~+55℃；

（2）工作壓力靜負荷：用至測量上限值的3/4；

交變負荷：用至測量上限值的2/3；

短時壓力：用至測量上限值；

6、連接尺寸（1）螺紋連接：M20*1.5（G3/8″ G1/2″）。

六、材料的選擇：

1、隔膜材料：316；316L；蒙乃爾合金、哈氏合金、鉭、及氟塑料。

2、法蘭材料：不銹鋼304、316；不銹鋼內襯氟塑料（316+F4）。

密封墊圈材料：橡膠；氟橡膠；硅橡膠及氟塑料。

3、隔膜液的選擇：對強酸類介質應該選用HC HB TA 膜片，襯四氟，對強堿類要用316L膜片就可以。

七、隔膜液的選擇：

八、使用注意事項：

1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。

2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。

4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。

九、規格型號：

十、設計選用及訂貨須知：

1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。

2、如有特殊要求，請在訂貨時詳細說明。
