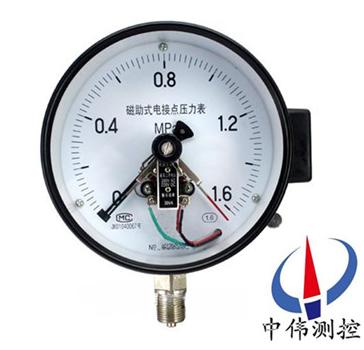

磁助式電接點壓力表

•

磁助式電接點壓力表采用了磁力作用的電接點裝置，并采用了相應的耐震措施和應用隔測原理，使之既能耐受工作環境的振動影響，又能有效地減少脈動壓力的影響，以達到動作穩定可靠、使用壽命長的目的。

一、產品概述：

YXC-100系列磁助式電接點壓力表不僅具有設計新穎、結構可靠、品種齊全、動作穩定型好、適應性強的特點外，而且又具有測控并茂、安裝簡單、維護量小等優點，因此，它是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。

二、工作原理：

YXC-100系列磁助式電接點壓力表的由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。

儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，追使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。

三、應用場合：

YXC-100系列磁助式電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常、儀表經與相應的電氣器件（如繼電器及接觸器等）配套用，即可對被測（控）壓力系統實現自動、控制和發言（報警）的目的。

四、主要特點：

1、有普通型和耐震型兩種形式，且各有現場安裝式和嵌裝式兩種型式；

2、具有能測量溫度較高、粘度較大或腐蝕性較強的介質壓力。

3、磁助電接點裝置的電接觸信號針上，有可調節的長久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。

4、該儀表具有動作可靠、使用壽命長、觸點關功率較大等優點。

五、定期進行檢修維護：

1、經過一段時間的使用 與受壓，  壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真， 應及時更換，以確保指示正確、安全可靠。

2、壓力表要定期進行清洗。 因為壓力表內部不清潔，就會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力表失靈、報廢。

3、在測壓部位安裝的壓力表，根據JJG52-1999 規定，它的檢定周期一般不超過半年。

4、測壓部位介質波動大，使用頻繁，準確度要求較高， 以及對安 全因素要求較嚴的，可按具體情況將檢定周期適當縮短。

六、技術參數：

注:1）標有“*”的型號暫限于特殊訂貨
2）隔離式的軟尾長度為1、2、3、4m（其中2m為優選長度）
七、接點裝置電氣參數及控制形式：

八、使用環境條件：

九、使用注意事項：

1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。
2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。
4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。

十、選型編碼：

十一、設計選用及訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請在訂貨時詳細說明。
售后服務承諾：
1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
