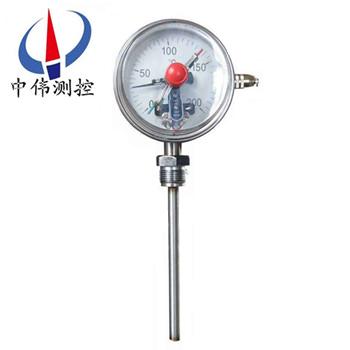

電接點遠傳雙金屬溫度計

•

電接點遠傳雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分

一、產品概述：
WSSX系列電接點遠傳雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。電接點雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。
二、工作原理：
WSSX系列電接點遠傳雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的。
三、應用場合：
WSSX系列電接點遠傳雙金屬溫度計是一款常用于生產現場溫度不是很高的場合內的檢測儀表，可以直接測量氣體、蒸汽的溫度，測量溫度一般在零下80度-500度范圍內，該款從設計上具有防水、防腐、耐震動、讀數直觀、堅固耐用等特點，廣泛應用于石油、化工、船舶、機械、發電、紡織、印刷等工業場合內。
四、主要特點：
1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；
2、多種結構形式，可滿足不同要求。無***害，易讀數，堅固耐震。
3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4、抽芯式溫度計可不停機短時間維護或更換機芯。
5、一體式有軸向型、徑向型、135o型、萬向型等品種齊全，適應于各種現場安裝的需要。
五、技術參數：
1、測量范圍：-80~40℃，-40~80℃，0~50、100、150、200、250℃，或由用戶指定；
2、精度等級：1.5級；
3、工作壓力：zui大使用壓力4.0Mpa；
4、F4包層厚度：~0.8mm,也可由用戶指定；
5、質量檢驗：采用電火花微孔探傷檢測，電壓12KV，頻率1.6×106Hz不擊穿；
6、金屬保護管材質：ICr18Ni9Ti;或由用戶指定；
7、金屬保護管外徑：Φ6，Φ8，Φ10，Φ12；
8、連接尺寸：（1）可動外螺紋：M27×2，G3/4，G1/2，或由用戶指定；
（2）法蘭連接：DN15，20，25等，HG20593，或由用戶指定；
9、指示表外徑：D=Φ80，Φ100，Φ150。

六、注意事項：
1、在保管、安裝、使用及運輸過程中，盡量避免碰撞保護管，禁止讓保護管彎曲、變形。
2、安裝時，嚴禁扭動儀表外殼。
3、儀表應在-30℃～80℃的環境溫度內正常工作。
4、儀表經常工作的溫度能在刻度范圍的1/2～3/4處。
5、保護管浸入被測介質中長度須***大于感溫元件的長度，這樣做是為了保證測量的準確性。
6、不要用于敞口的容器中的介質測量。
7、使用過程中要注意檢查，時間大概在在6個月左右。

七、電氣參數：

八、絕緣電阻：

正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
切換差：切換差誤差應不超過基本誤差限的1．5倍。
九、技術數據表：

十、選型編碼：

選型舉例：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm。 WSSX-481， 0～400℃，L=450， M27×2，1.5級。

十一、設計選用及訂貨須知：
1、型號；
2、精度等級；
3、測溫范圍；
4、安裝固定形式；
5、熱安裝套管形式；
6、插入長度。
