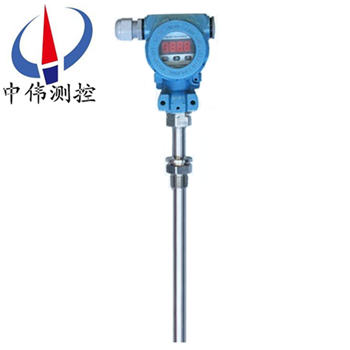

一體化數顯溫度變送器

•

一體化數顯溫度變送器是溫度傳感器與變送器的wm****結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，

一、產品概述：
ZW-SBW系列一體化數顯溫度變送器與工業熱電偶、熱電阻配套使用，采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳線）。溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的必備產品。
二、工作原理：
ZW-SBW系列一體化數顯溫度變送器是熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
三、應用場合：
ZW-SBW系列一體化數顯溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
四、主要特點：
1、采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
2、現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的。補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
3、熱電偶變送器具有冷端溫度自動補償功能；
4、精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
5、適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
6、可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程。進行遠程信息管理、組態、變量監測、校準和維護功能；
7、可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例。
五、技術參數：
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100（三線制、四線制）。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50（Vmin-12）,例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：
a:環境溫度-25-+80℃（常規型）；-25-+70℃（數顯型）；-25-+75℃（智能型）。
b:相對濕度：5%-95%；
c:機械振動f≤50Hz, 振幅≤0.15mm；
d:無腐蝕氣體或類似的環境；
9、 環境影響系數：δ≤0.05%/℃。
六、校驗方法：
1、設備要求：數字電壓表一臺；
2、按系統連接方法接線；
3、根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出為1V和5V（可分別調整零點電位器和滿度電位器）；
4、按量程十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍；
5、按說明書技術指標進行測試，應符合技術要求。
七、注意事項：
1、用于爆炸危險場所時，請注意防爆標志與防護等級；
2、安裝的環境須***是在-20-+70℃內，當周圍環境溫度太高時，SBWZ/R信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。
3、加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。
4、SBW信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。
5、溫度變送器使用六個月后需進行校驗。

八、測量范圍：

九、選型編碼：

十、設計選用及訂貨須知：
1、特殊規格訂貨中經雙方協商決定。
2、可根據用戶需要配有相應材質的保護管。如剛玉管或高鋁質保護管。
3、如果有其他特殊要求請在訂貨時注明。
售后服務承諾：
1、我公司所售中偉溫度變送器系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
