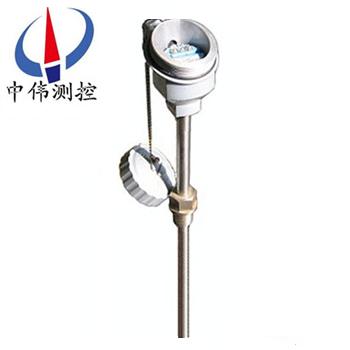

一體化溫度變送器

•

一體化溫度變送器是現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線)。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性

一、產品概述：
ZW-SBWR/Z系列一體化溫度變送器現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線)。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的必備產品。

二、工作原理：
ZW-SBWR/Z系列一體化溫度變送器的熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。
三、應用場合：
ZW-SBWR/Z系列一體式溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
四、主要特點：
1、超小型（模塊φ44×18 ）一體化，通用性強。
2、二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
3、冷端、溫漂、非線形自動補償。
4、測量精度高，長期穩定性好。
5、溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
6、一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
7、機械保護 IP65 。
8、采用熱電偶溫變，可免用補償導線，降低成本。
9、液晶、數碼管、指針等多種指示功能方便現場適時監控。
10、現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝。
11、防爆等級： dIIBT4 、 dIIBT5 。
12、防護等級： IP54。
五、技術參數：
1、輸入信號：熱電偶：K、E、J、B、S、T、N.熱電阻：Pt100、Cu50、Cu100（三線制、四線制）。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；智能流量積算儀隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網的使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V；
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）＝50（Vmin-12），例如在額定工作電壓24V時，智能流量積算儀負載電阻可在0-600Ω范圍內選擇使用。
六、工作環境：
1、環境溫度-25-＋80℃（常規型）；
2、相對濕度：5%-95% ；
3、機械振動f≤50Hz，振幅≤0.15mm；
4、無腐蝕氣體或類似的環境；
5、環境影響系數：δ≤0.05%/℃。
七、安裝注意事項：
1、用于爆炸危險場所時，請注意防爆標志與防護等級；
2、安裝的環境須***是在-20-+70℃內，當周圍環境溫度太高時，SBWZ/R信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。
3、加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。
4、SBW信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。
5、溫度變送器使用六個月后需進行校驗。
八、校驗方法：
1、設備要求：數字電壓表一臺；
2、按系統連接方法接線；
3、根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出為1V和5V（可分別調整零點電位器和滿度電位器）；
4、按量程十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍；
5、按說明書技術指標進行測試，應符合技術要求。

九、注意事項：

1、用于爆炸危險場所時，請注意防爆標志與防護等級；

2、安裝的環境須***是在-20-+70℃內，當周圍環境溫度太高時，SBWZ/R信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。

3、加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。

4、信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。

5、溫度變送器使用六個月后需進行校驗。

十、測量范圍：

十一、選型編碼：

十二、設計選用及訂貨須知：
1、特殊規格訂貨中經雙方協商決定。
2、可根據用戶需要配有相應材質的保護管。如剛玉管或高鋁質保護管。
3、如果有其他特殊要求請在訂貨時注明。
售后服務承諾：
1、我公司所售中偉溫度變送器系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
