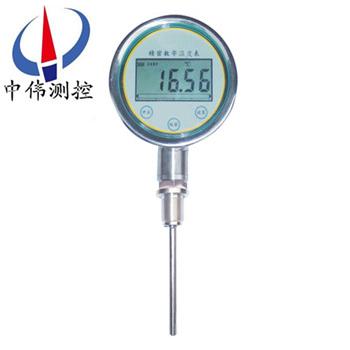

就地溫度顯示儀
就地溫度顯示儀采用進口高精度、低溫漂、超低功耗集成電路和寬溫型液晶顯示器，內置高能量電池連續工作≥5年無需敷設供電電纜，是一種精度高、穩定性好、適用性極強的新型現場溫度顯示儀。是傳統現場指針雙金屬溫度
Description：
一、產品概述：
ZW-YC系列就地溫度顯示儀根據******標準采用進口芯片生產而成，具有高精度、高穩定性、誤差小、功耗小等特點，采用不銹鋼外殼制作，使防護更加堅固，也更加美觀。液晶顯示屏幕采用低功率集成電路制作而成，顯示更加清晰，讀數更加方便，內置高容量的電池，可連續工作5年以上，電池供電方式解決了以前的產品要埋設供電電纜的難題，成為工業生產現場適用性******的溫度顯示儀表。
二、應用場合：
ZW-YC系列就地溫度顯示儀采用不銹鋼外殼及硅橡膠 密封，具有防塵、耐濕、抗振等特點，適用于各種惡劣環境中安裝使用。本儀表還具有極強的防爆性能，是 冶金、化工、電力、紡織等行業優選的測量儀表。
三、結構材質：
1、殼體材質：1C18Ni9Ti；
2、面板：玻璃+內PVC面膜；
3、外管材質：1C18Ni9Ti。
四、主要特點：
1、采用超微功耗、高精度、低漂移全進口集成電路，使整機耗能極小。
2、具有很強的抗干擾能力和較快的測量反應速度。
3、鋁合金外殼及硅橡膠密封具有防塵、耐濕等特點，適宜于各種惡劣現場環境中安裝使用。
4、與熱電阻、熱電偶配合，適用于各種場合的安裝方式。
5、因采用電池供電而具有超強的防爆性能，特別適合無電源供電的場所。
6、適用于各種熱電阻、熱電偶或其它信號源的現場顯示。
五、技術參數：
1、測量范圍：-50～600℃；
2、傳 感 器：Pt100；
3、準 確 度：0.5%±1個字；
4、采樣時間：1-5秒；
5、顯示：3位LCD；
6、供電電池： 內置3.6V/2.4Ah工業鋰電池1節，連續使用≥3年；
7、環境條件：溫度：-20~70℃；
8、濕度：90%RH；
9、連接螺紋： M27×2或按用戶要求定做。
六、調節方法：
1、逆時針旋轉表盤外圈壓蓋，打開壓蓋，用一字起輕輕撬啟（一字起只能撬墊片以下與外殼接觸的部位（不能直接撬啟液晶屏玻璃，防止將液晶屏損壞），并且分多點輕輕撬起。
2、打開后在液晶屏背面有“Z”鍵與“S”鍵，如果溫度顯示與實際溫度偏差時，只能微調“Z”鍵，“S”鍵不能隨便調節。
3、溫度的調節須***要有標準溫度計做標準，并且將溫度儀置入相對恒溫的場合，調節成功后要再置于相對恒溫的場合穩定8小時，各溫度儀顯示的溫度偏差zui小（量程值的0.5%為正常偏差）即可。調節方法如下：
a、如果實際溫度高于的顯示溫度，那么將“Z”鍵按順時針方向旋轉進行微調。如果實際溫度低于的顯示溫度，那么將“Z”鍵按逆時針方向旋轉進行微調。即可。
b、“S”鍵須***經過生產廠家的技術人員使用專用調試儀表進行調節用，其他任何人員不得使用此鍵。
七、注意事項：
1、在保管、安裝、使用及運輸過程中，盡量避免碰撞保護管，禁止讓保護管彎曲、變形。
2、安裝時，嚴禁扭動儀表外殼。
3、儀表應在-30℃～80℃的環境溫度內正常工作。
4、儀表經常工作的溫度能在刻度范圍的1/2～3/4處。
5、保護管浸入被測介質中長度須***大于感溫元件的長度，這樣做是為了保證測量的準確性。
6、不要用于敞口的容器中的介質測量。
7、使用過程中要注意檢查，時間大概在在6個月左右。
八、選型編碼：
型譜代碼 | 代碼說明 | |||||||||
ZW-YC-100 | 就地溫度顯示儀（中偉測控） | |||||||||
表殼材質 | -A | 不銹鋼外殼 | ||||||||
-B | 鋁合金外殼（隔爆型數字顯示儀）防爆合格證編號：CNEx14.3416 | |||||||||
-100B | 聚酯外殼 | |||||||||
測量精度 | 1 | 1% | ||||||||
0 | 0.5% | |||||||||
測溫傳感器 | P | Pt100 | ||||||||
遠傳電阻傳感器 | 0 | 不帶PT100遠傳信號輸出 | ||||||||
P | 帶Pt100遠傳信號輸出（僅適合不銹鋼或者鑄鋁外殼） | |||||||||
測量范圍 | S | -50~200,0~300~600℃內的選擇合適的溫度范圍 | ||||||||
結構形式 | 0 | 軸向(適用于不銹鋼表殼) | ||||||||
1 | 徑向（鑄鋁與聚酯表殼只適用于徑向結構） | |||||||||
8 | 萬向型(適用于不銹鋼表殼直桿接入) | |||||||||
傳感器形式 | Y | 引線接入表頭（適合不銹鋼表殼軸向與徑向 ，鑄鋁與聚酯表殼適合徑向，適合正常溫度 在200℃內） | ||||||||
G | 直桿接入表頭 | |||||||||
與用戶方安裝接口形式 | 0 | 無螺紋或法蘭連接（光桿） | ||||||||
M | 螺紋連接（注明螺紋尺寸） | |||||||||
F | 法蘭連接（注明法蘭尺寸） | |||||||||
Z | 用戶指定安裝方式 | |||||||||
引線長度 | - | 適用于傳感器形式Y | ||||||||
插深 | - | 探桿的長度（有螺紋連接的為含螺紋 長度，法蘭連接的為法蘭以下長度） | ||||||||
產品選型說明：
名稱：ZW-YC-100-A0P0S-50~100-8GM27*2-300
型譜說明：名稱：，不銹鋼外殼，精度0.5級，PT100傳感器，不帶遠傳電阻信號輸出，溫度范圍：-50~100℃，表頭萬向，直桿接入，M27*2螺紋連接，插深300mm.。
九、設計及選型須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
售后服務承諾：
1、我公司所售中偉顯示儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
