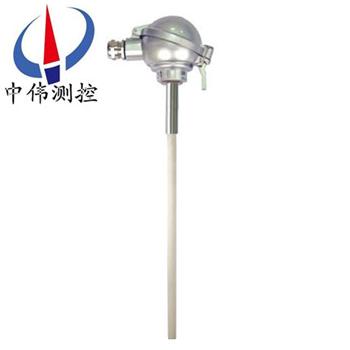

真空爐專用熱電偶

•

真空爐專用熱電偶該系列產品由于采用了耐高溫材料做保護管，因此，可在1800~2000℃高溫下長期穩定地工作。為防止真空熱處理過程中零件周圍空氣接觸，須***預防空氣進入真空爐，因此，對用于真空爐的熱電偶的

一、產品概述：
WRRZ系列真空爐專用熱電偶是為真空爐用戶專門設計的專用熱電偶。隨著磁性材料行業的迅速發展，真空燒結爐的用戶越來越多，真空爐用戶調查中聽從了廣大用戶的意見，增加真空爐熱電偶這一新產品，與真空爐配套使用。

進口真空爐的壓升率小于0.268Pa/h。因采用實體氣體化結構及密封性極強的接線方式，保證熱電偶的壓升率小于0.1Pa/h，可以有效地保證不破壞爐內的真空度。因此，該系列產品主要適用于高溫真空及熱處理等各種真空爐的溫度測量，可替代價格昂貴的進口產品。

二、工作原理：
WRRZ系列真空爐專用熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。

三、專用特點：
1、選用符合IEC******標準分度號（S）的鉑銠；
2、采用裝配式結構，零件分解性能好，便于更換；
3、實用美觀的特種耐熱不銹鋼密封結構，可在1300℃時長期使用。

四、技術參數：
1、精度等級：±0.25%t；
2、測溫范圍：0℃～1300℃ ；
3、分 度號：S；
4、連接方式：法蘭連接PN1.0；DN10；
5、電氣接口：M16×1.5。
五、使用注意事項及安裝要求：
1、在使用熱電偶補償導線時須***注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100℃。
2、當用時間常數大的熱電偶測溫或控溫時，儀表顯示的溫度雖然波動很小，但實際爐溫的波動可能很大。為了準確的測量溫度，應當選擇時間常數小的熱電偶。
3、按照儀表接線圖進行正確接線通電后，儀表先是顯示儀表的熱電偶分度號，接著顯示儀表量程范圍，再測儀表下排的數碼管顯示設定溫度，儀表上排數碼管顯示測量溫度。
4、熱電偶不能安裝在被測介質很少流動的區域內，當用熱電偶測量管內氣體溫度時，須***使熱電偶逆著流速方向安裝，而且充分與氣體接觸。
5、為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門
6、依據中間導體定律，在熱電偶實際測溫應用中，常采用熱端焊接、冷端開路的形式，冷端經連接導線與顯示儀表連接構成測溫系統。

六、型號規格：

注：1、熱電偶I級按協議訂貨；
2、 保護管其余材質根據協議訂貨。

七、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、保護管材質及形式；
5、長度或插入深度。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
