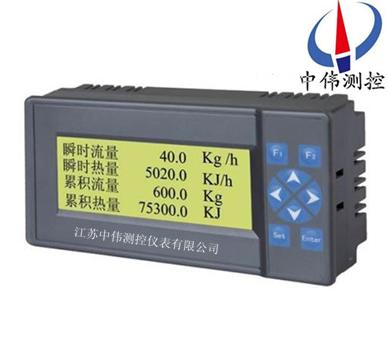

熱量積算無紙記錄儀

•

熱量積算無紙記錄儀為三通道wn****輸入帶熱量計算功能記錄儀。儀表可以接入1 路流量信號，2 路溫度信號（分別是入口溫度和出口溫度），不僅可以記錄下來流量、溫度的變化曲線，還可以自動計算出出口、入口之間消耗

一、產品概述：
ZW200RH系列熱量積算無紙記錄儀具備RS-232C或RS-485通訊接口，支持上位機遠程組態和數據管理；有線網通過中繼器通訊距離可達5公里，zui高波特率19.2K。也可以通過MODEM撥號、GSM手機短信、GPRS移動通訊或無線數據傳輸方式進行超遠程監控管理。采用掌上電腦（PDA）可以直接進行組態和數據管理。內置打印驅動，可以直接連接微型打印機，打印指定時間段的歷史數據、曲線。
二、顯示功能：
ZW200RH系列熱量積算無紙記錄儀具有強大的顯示功能，高精度棒圖顯示、實時趨勢曲線顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能，查找報警點極為方便，同時提供定位回放功能，直接查詢某年、月、日、時、分、秒的數據，方便快捷。可同時顯示設定值、測量值、輸出閥位、手自動標志。

三、應用場合：
ZW200RH系列熱量積算無紙記錄儀帶各種流量計算模型。可配渦街、電磁流量計、差壓變送器等多種傳感器。具有批量控制功能。可應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
四、主要特點：
1、帶各種流量計算模型。可配渦街、電磁、孔板、彎管等多種傳感器。
2、小流量補足量計量功能，結合實時監控記錄功能，有效防止竊止竊汽行為。
3、提供累積熱量班報表、日報表、月報表和年報表。
4、當溫度傳感器發生故障時，會自動改用設定溫度計算補償量。
5、具有掉電記錄功能，記錄儀表上電，停電時間，顯示累計停電時間，防止因停電造成的計量誤差。
五、技術參數：
顯示器：128×64點陣式液晶顯示，LED背光；
基本誤差：±0.2%F·S；
輸入規格：電壓:（0-5V）、（1-5V）、毫伏信號；
電流：（0-10mA）、（4-20mA）；
熱電偶：K、S、B、T、E、J；
頻率：（0-10）KHZ、矩形波、正弦波，三角波/低電平（0-2）V、高電平（5-24）V（或由用戶指定）；
傳感器配電：DC24V或DC12V（由用戶指定）；
輸出規格：一路模擬量變送輸出：（0-10）mA、（4-20）mA負載電阻小于600Ω
兩路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）；
報警輸出：上上限、上限、下限、下下限；
壓力：0-60MPa；
溫度-100～500℃；
液體：溫度-100～500℃；
累積范圍：0～99999999；
累積倍率：1、10、100、1000倍；
熱損補償：0-100%；
補足百分比：0-100%；
超額百分比：0-200%；
通訊、打印：通訊接口：RS232C或RS485；
波特率：1200、2400、9600、19200；
打印接口：RS232C直接連接微型打印機；
記錄時間：記錄間隔：1、2、4、6、15、30、60、120、240秒可選；
記錄長度：三筆記錄、36小時/筆（記錄間隔1秒）～360天/筆（記錄間隔4分）；
掉電記錄：系統自動記錄zui近12次的掉電、上電時間；
累計報表：年、月、日累積流量統計；
熱電偶冷端補償誤差：±1℃；
斷電保護：用FLASH MEMORY保存設置參數和歷史數據，斷電后數據可長久保存，采用硬件時鐘，掉電后也能準確運行；
電源：開關電源85VAC～265VAC、50HZ±5%；
環境溫度： 0-50℃；
環境溫度： 0-85%RH。
六、選型表：
