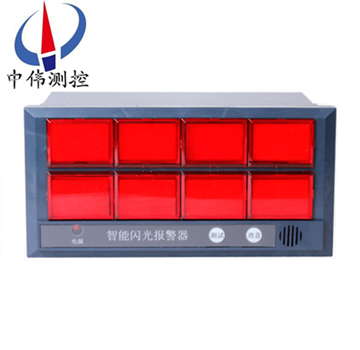

閃光報警器

•

閃光報警器能夠同時檢測8路報警點輸入信號，當報警輸入信號有效時，報警器將用聲光方式發出報警信號，以引起操作人員的注意，以便及時調整、排除故障確保生產安全。它廣泛地使用于化工、石油、電力、冶金、輕工等工

一、產品概述:

ZW-XXS系列閃光報警器是采用進口芯片為核心的集成電路制造而成的，取代了常規報警回路大量的中間繼電器，再配以高亮度的LED發光管，從而使儀表具有結構簡單、性能可靠、壽命長、亮度高等特點。

二、應用范圍：

ZW-XXS系列閃光報警器能夠同時檢測8路報警點輸入信號，當報警輸入信號有效時，報警器將用聲光方式發出報警信號，以引起操作人員的注意，以便及時調整、排除故障確保生產安全。它廣泛地使用于化工、石油、電力、冶金、輕工等工礦企業。

三、技術參數:

輸入點數：八點

輸入類型：開關觸點輸入、脈沖信號輸入

 注：本儀表為隔離式閃光報警器

電源電壓：220VAC 50Hz

輸出接點：220VAC 2A

 接觸接點與報警器之間***大線路電阻不超過300歐姆

功 耗：≤5W

使用環境：溫度0~50℃

 相對濕度≤85%RH

 避免強腐蝕性氣體

外形尺寸：160×80mm

開孔尺寸：152×76mm

四、操作與應用：

1.儀表上電后，可xj****行儀表自檢。按住試驗按鍵，八路按警燈同時閃爍，儀表內蜂鳴器和外接的電鈴（或音響器）發出報警聲，此時按一下消音按鍵，報警燈由閃光狀態變為平光狀態，儀表內蜂鳴器與外接電鈴停止發出報警聲。松開試驗按鍵，報警燈自動熄燈。否則報警器存在故障。

2.儀表自檢正常后進行工作狀態。當有一個點（或多個點）的輸入進入報警狀態時，相應的報警燈閃爍 ，同時表內蜂鳴器發出報警聲，繼電器接點輸出報警動作。如按一下面板上的消音按鍵（或外部消音開關） 后， 蜂鳴器停止報警，且繼電器接點輸出恢復原來狀態，相應點的報警燈從閃爍轉為平光常亮狀態。當輸入退出報警狀態時，相應的報警燈熄滅。

3.報警器工作狀態

五、有關設置參數說明:

（須用操作器與閃光報警器連接通訊，方可修改報警器參數）

1、儀表上電后5秒后，自動依次掃描8個色塊以檢查儀表的完好情況。

2、色塊閃光報警器可以設置自動消音功能，主要用于儀表報警后，自動在達到設定時間時報警消音。該功 能參數為ot，設置范圍1~225單位秒。若設置為“0”則儀表關閉自動消音功能。

3、儀表還可設置消音后的再次提示時間，用于人工消音后為防止遺忘報警的情況而設置的一個再報警時間。該功能參數為t，設置范圍1~225單位秒。若設置為“0”則儀表關閉該功能。

4、一般色塊報警器蜂鳴器報警為長響，我們儀表中可以由用戶自行設置報警時蜂鳴器的工作方法。在B菜單OUT參數的千位，設置“1”則聲音啟停時間為1：1；設置“3”則聲音啟停時間為1：3。

5、儀表默認輸入為電平方式，可在B菜單OUT的百位設置2,3,6,7則可接入脈沖信號。儀表內置抗干擾，對輸入的脈沖或電平信號可設置每路獨立的有效連續作用時間，設置范圍0.1~25.5秒，輸入脈沖方式有效的開關量的輸入狀態，再消音功能前有自動記憶功能。

6、儀表可設置的主要有B菜單的5個參數分別為：（B菜單密碼為：486）

（1）dIF；用于設置8個接點輸入是閉合有效或釋放有效。

（2）抗干擾；用于設置接點的響應時間，用作抗干擾。范圍：0.1~25.5秒。

（3）Ot；用于報警后的自動消音。范圍：1~225秒，設置為“0”則取消該功能。

（4）T；儀表消音后自動再次提醒報警的時間。范圍1~225秒，設置為“0”則取消該功能。

（5）OUT；千位設置1或3可改變蜂鳴器的發聲方法。

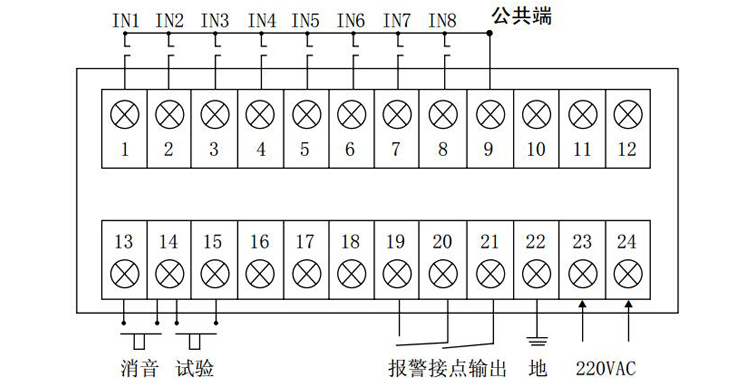

六、儀表接線：

七、后端子接線說明：

八、選型表：
