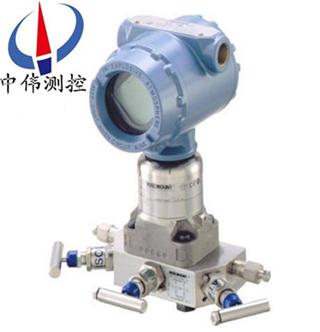

羅斯蒙特3051CD差壓變送器

•

羅斯蒙特3051CD差壓變送器是美國艾默生旗下的（Rosemont）羅斯蒙特變送器為壓力測量技術創建了一個新的標準。羅斯蒙特3051CG壓力變送器是羅斯蒙特變送器里的智能壓力變送器。羅斯蒙特3051壓

一、產品概述：
羅斯蒙特3051CD差壓變送器的標準過程連接件為1/2”，并配有與閥組連接的選項。所有類型的羅斯蒙特閥組都是******裝配且經過泄漏測試的快裝式裝配件，可以節約現場安裝成本。
由于小巧緊湊的設計特點，可以將其在狹小空間內直接與過程進行連接— 實現快速、輕松且節約成本的安裝過程。
五年的安裝穩定性達到 ±0.125%
壓力變送器的穩定性是變送器性能與時間相關的關鍵指標。通過超出IEC770測試標準的主動模擬測試，羅斯蒙特3051系列變送器已證明其在要求zui苛刻的工況下也能保持五年以上的穩定性能。
二、工作原理：
工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。低壓側始終保持一個參考?jí)毫Α鞲心て膠ui大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
三、產品應用：
的性能指標保證在不同工況下的精度和穩定性。靈活可變的CoPlanarTM平臺設計不但為您目前的應用需求提供理想方案，同時通過PlantWeb工廠管控網和現場總線技術也******能滿足您將來的技術要求。小巧而質輕的共面設計，具有xj****性能，對現場的庫存要求zui低，是進口壓力變送器中的典范。3051差壓變送器采用301/305/306閥組,可節約安裝費用20%以上。因?yàn)榱_斯蒙特公司可將Rosemount變送器/閥組在工廠一體化安裝。
四、久經驗證的性能和可靠性：
即使在條件極其惡劣的應用場合下，3051CD也可提供準確、穩定和可靠的壓力測量結果。這種設計需要低量的灌充油，從而使變送器受到較小的溫度影響并達到出色的精度。
五、主要特點：
1、連續工作5年不需調校；
2、溫度影響可忽略不計；
靜壓影響可忽略不；
3、單向過壓影響：連續10萬次單向過壓實驗后影響量≤±0.03%；
4、完善的自診斷功能；
5、小型、輕量(標準型3.9kg)；
6、靜壓影響忽略不計:
當加有靜壓(工作壓力)時，兩形狀、尺寸、材質******一致的諧振梁形變相同，故頻率變化也一致，故偏差自動清除(公式和圖類似溫度影響)。
7、單向過壓特性優異:
接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時，接液膜片能與本體******接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用。
六、技術參數：
1、總體性能：±0.15%；
2、精度：±0.075%；
3、差壓：校驗量程從0.5inH2O至2000psi；
4、表壓：校驗量程從2.5inH2O至2000psi；
5、******壓力：校驗量程從0.167psia至4000psia；
6、過程隔離膜片：不銹鋼，哈氏合金CR，蒙乃爾R，鉭（僅限CD，CG）及鍍金蒙乃爾；
7、設計小巧、堅固而質輕，易于安裝。
七、選型表：

八、典型型號:
3051CD0A22A1AB4K5M5DF 3051CD1A22A1AB4K5M5DF 3051CD2A22A1AB4K5M5DF
3051CD3A22A1AB4K5M5DFP9 3051CD4A22A1AB4E5M5DFQ9 3051CG1A22A1AB4E5M5
3051CG2A22A1AB4E5M5
