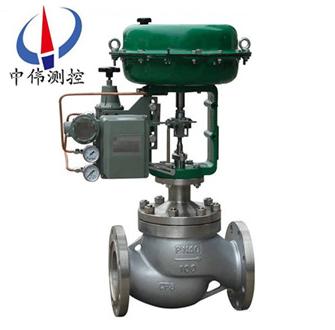

高壓籠式調節閥

•

高壓籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范圍廣，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好、噪音低、空化腐蝕小的

一、簡介說明：
HPC系列高壓籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范圍廣，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好、噪音低、空化腐蝕小的高壓降場合。
二、高壓籠式調節閥的技術參數和性能：
閥體：
1、型 式： 直通籠式鑄造球形閥；
2、公稱通徑： 40～200mm；
3、公稱壓力： ANSI 900、1500、2500 JIS 63K ；
4、連接型式：法蘭式:RF、RJ ，標準按JIS ANSI B16.5;JIS B2201 ；
5、焊 接 式：嵌接焊SW(40～80mm)對接焊BW(80～200mm) ；
6、材 料：ZG25 ZGlCrl8Ni9 ZG0Cr17Ni12Mo21.25Cr0.5Mo ，2.25Cr1.0Mo 5.0Cr0.5MoSCPH21 SCPH32 SCPH61；
7、上 閥 蓋：常溫型(P):-5～+230℃ 伸長Ⅰ型(E1):+230～+566℃；
8、壓蓋型式：螺栓壓緊式；
9、填 料：石棉編織填料。
閥內組件：
1、閥芯型式：金屬閥座的壓力平衡式結構；
2、流量特性：等百分比(％)線性(L)；
3、材 料：1Cr18Ni9Ti、0Cr17Ni12Mo28Cr17和不銹鋼堆焊司太萊。
執行機構：
1、型 式：HA多彈簧式薄膜執行機構；
2、膜片材料：乙丙橡膠夾尼龍 ；
3、彈簧范圍：0.04～0.20，0.08～0.24MPa；
4、供氣壓力：0.28，0.30，0.35，0.40MPa ；
5、氣源接頭：Rc 1/4；
6、環境溫度：-30～+70℃；
7、備 注：該閥也可配用VA5或VA6和VP執行機構；
8、閥作用型式：氣-開式 氣-關式；
9、附 件：定位器、手輪機構、氣動閥位傳送器 。
性 能 ：
1、泄 漏 量：符合標準ANSI B16.104Ⅲ級,小于額定Cv 的0.1%；
2、回 差：1%(帶定位器)；
3、線 性：±1%(帶定位器)；
4、可調范圍: 50∶1。
三、高壓籠式調節閥的規格與技術參數：

四、執行機構主要技術參數：

五、允許壓差：

六、外形尺寸：

七、主要零件材料溫度范圍：

設計選用及訂貨須知：
1、公稱通徑×閥座直徑；
2、公稱壓力和法蘭連接型式；
3、閥體和閥內組件材料，表面硬化處理要求；
4、上閥蓋型式；
5、流量特性；
6、執行機構型號，供氣壓力；
7、閥作用型式(氣-關式還是氣-開式)；
8、附件(定位器、手輪、減壓閥等)；
9、特殊要求，禁油、禁銅等；
10、介質名稱；
11、正常流量和要求***大流量；
12、介質壓力，***大流量和***小流量時的進口壓力 和出口壓力；
13、介質溫度和比重；
14、介質粘度，是否含有懸濁液。
