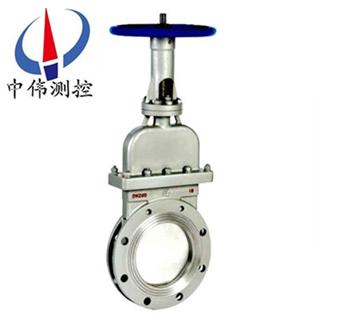

手動暗板刀型閘閥-暗桿刀型閘閥

•

手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥采用刀型閘板，具有良好的剪切截止作用，***適宜于漿料、粉粒料、纖維、漿液、泥沙漿、污水處理等難以控制的流體，廣泛應用于污水處理，化學工業，采煤業，造紙業，制糖業

一、閘閥簡介：
PZ73X系列手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥采用刀型閘板，具有良好的剪切截止作用，***適宜于漿料、粉粒料、纖維、漿液、泥沙漿、污水處理等難以控制的流體，廣泛應用于污水處理，化學工業，采煤業，造紙業，制糖業、自來水，造紙、鋼廠、建筑，食品，電力、醫藥，能源系統等各種大型企業排渣管道流體管線上作為接通或截斷裝置使用。
二、工作原理：
PZ73X系列手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥作為閘閥的一種，工作原理同閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。PZ73TC系列手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥的閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
三、基本特點：
1、具有良好的剪切功能；
2、可升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；
3、不銹鋼閘板可防止腐蝕；
4、結構長度短，可節省原料、安裝空間，也有效支持管道強度。
四、手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥技術規范：
型號:PZ73X、PZ73H、PZ73F;
公稱壓力：0.6MPa、1.0MPa、1.6MPa、150Lb;
公稱通徑：DN50~2000mm ;
適用溫度：-20~+800℃ ;
主體材料：WCB、304、316、2025;
密封形式：硬密封，軟密封;
泄漏量：硬密封:D級(液體0.1×DNmm3/s)軟密封：A級(零泄漏);
配套附件：安裝法蘭;
應用:廣泛應用于污水處理，化學工業，采煤業，造紙業，制糖業、自來水，造紙、鋼廠、建筑，食品，電力、醫藥，能源系統等各種大型企業排渣管道流體管線上作為接通或截斷裝置使用。
五、手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005；
連接法蘭標準：GB/T 9113；
壓力溫度等級：GB/T 12224-2005；
試驗檢驗標準：GB/T 13927-2008。
六、手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘注意事項：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在安裝閥門前，須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，須***預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、刀型閘閥須***定期保養，不得隨意碰撞及擠壓，以免影響密封。
七、手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥主要零件材料：

八、性能規范：

九、主要連接外型尺寸：

十、訂貨須知：
1、①PZ73X系列手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥產品名稱與型號②PZ73X系列手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥口徑③PZ73X系列手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定中偉公司的PZ73X手動耐磨陶瓷刀形排渣閘閥型號，請按PZ73X手動耐磨陶瓷刀形排渣閘閥直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
十一、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題, ，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
