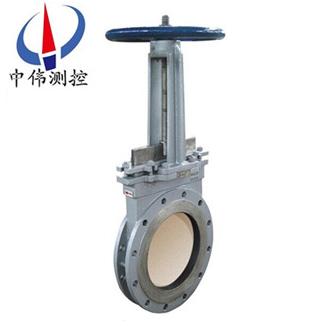

手動耐磨陶瓷排渣刀型閘閥

•

手動耐磨陶瓷刀形排渣閘閥具有良好的剪切作用，***適用于電力，石油，化工，冶金，金礦粉，煤礦，礦沙，化學品污水處理，沉淀池，屠宰廠廢水，氣動輸送管線，啤酒釀制等混合物及其它工業物料輸送系統管道中作為進料，

一、閘閥概述：
PZ73TC系列手動耐磨陶瓷刀形排渣閘閥具有良好的剪切作用，***適用于電力，石油，化工，冶金，金礦粉，煤礦，礦沙，化學品污水處理，沉淀池，屠宰廠廢水，氣動輸送管線，啤酒釀制等混合物及其它工業物料輸送系統管道中作為進料，出料，排氣的啟閉裝置。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。
三、工作原理：
PZ73TC系列手動耐磨陶瓷刀形排渣閘閥作為閘閥的一種，工作原理同閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。
PZ73TC系列手動耐磨陶瓷刀形排渣閘閥的閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
二、手動耐磨陶瓷刀形排渣閘閥主要特點：
1、密封面材料：結構陶瓷或超硬表面合金材料二種。
2、用煤渣、灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損、長壽命。
3、密封性能******，并可進行密封棉修得。
4、進口閥座可作刮灰板，即使在落灰情況下也關閉自如。
5、閥體腔體結構******避免了卡阻、積灰的問題。
6、驅動方式：手動、氣動和電動等。
四、手動耐磨陶瓷刀形排渣閘閥主要技術指標：
PZ43TC刀型閘閥（耐磨型）；
設計制造：JB/T8691-1998；
結構長度：GB/T15188.2-94；
法蘭連接：GB/T9113.1-2000 JB/T79-94；
試驗與驗收：GB/T13927-92；
閥體上蓋：碳鋼，不銹鋼；
閘板：不銹鋼；
閥軸：301不銹鐵，不銹鋼；
密封圈：橡膠，四氟，不銹鋼，硬質合金；
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb；
殼休試驗：1.5XPN 密封試驗：1.1XPN；
公稱通徑：DN50～1000mmNPS2"～40"；
工作溫度：橡膠密封≤80℃，四氟密封≤180℃，硬密封≤425℃；
適用溫度：-38～＋650℃（具體溫度范圍視密封副材質和介質性質而定）；　
連接法蘭：ANSIB16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS；
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M；
密封型式：硬密封、軟密封；　
泄漏量：硬密封：D級（液體0.1×DNmm3／s）軟密封：A級?。阈孤?；　
配套附件：安裝法蘭；
適用介質：糖槳，紙槳，污水，煤礦，灰，渣水混合物等介質。
五、注意事項：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在安裝閥門前，須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，須***預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、刀型閘閥須***定期保養，不得隨意碰撞及擠壓，以免影響密封
四、相關參數：
1、材質：碳鋼；
2、結構形式：硬密封；
3、適用介質：排渣，礦漿；
4、標準：國標；
5、流動方向：雙向；
6、零部件及配件：配件；
7、用途：排污；
8、類型（通道位置）：直通式；
9、連接形式：對夾；
10、公稱通徑：50-500（mm）mm；
11、壓力環境：常壓；
12、工作溫度：常溫℃；
13、驅動方式：手動。
五、主要性能規范：

六、主要零部件材質：

七、主要外形及連接尺寸(mm)：

八、訂貨須知：
1、①PZ73TC手動耐磨陶瓷刀形排渣閘閥產品名稱與型號②PZ73TC手動耐磨陶瓷刀形排渣閘閥口徑③PZ73TC手動耐磨陶瓷刀形排渣閘閥是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定中偉公司的PZ73TC手動耐磨陶瓷刀形排渣閘閥型號，請按PZ73TC手動耐磨陶瓷刀形排渣閘閥直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
九、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題, ，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
