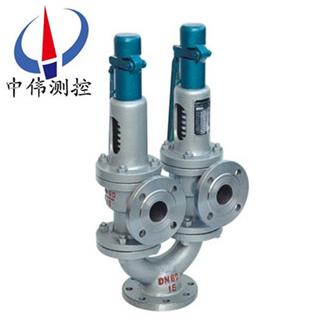

彈簧式雙聯安全閥
雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。
Description：
一、產品簡介：
A38Y、A43H、A37H系列雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。
二、雙聯彈簧式安全閥產品特點：
1、全啟式結構，排量大；
2、閥瓣處設有反沖盤部件；
3、帶提升扳手可定期檢驗閥門開啟的靈活性；
4、整定壓力偏差小，可達±3%；
5、啟閉壓差≤15%；
6、選用優質的彈簧鋼，保證彈簧的壽命和穩定性；
7、平面結構的閥瓣和閥座易于維修和重新加工。

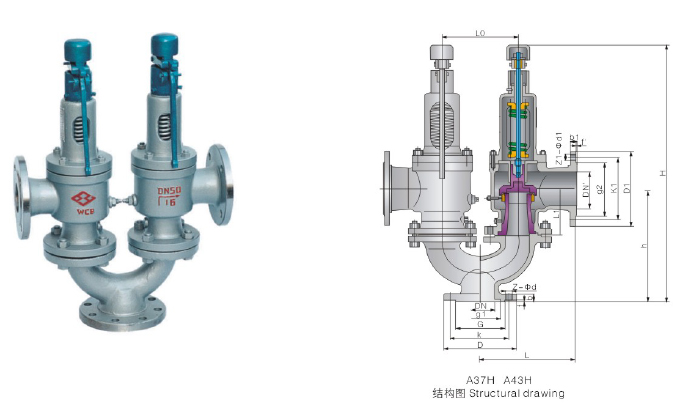

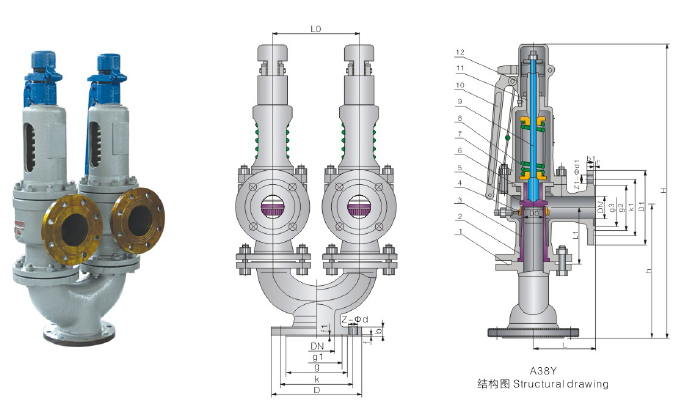

三、雙聯彈簧式安全閥結構圖：
四、雙聯彈簧式安全閥適用范圍于組合情況：
彈簧式雙聯安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。連接法蘭標準按JB/T......94的系列1A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑，其組合情況如下表：
A43Y雙聯式安全閥 | 相應配套的A47Y安全閥 |
50 | 32×2 |
80 | 50×2 |
100 | 80×2 |
125 | 100×2 |
150 | 125×2 |
A38Y雙聯式安全閥 | 相應配套的A48Y安全閥 |
50 | 32×2 |
80 | 50×2 |
100 | 65×2 |
150 | 100×2 |
A37Y雙聯式安全閥 | 相應配套的A47Y安全閥 |
50 | 32×2 |
80 | 65×2 |
100 | 80×2 |
125 | 100×2 |
150 | 125×2 |
五、雙聯彈簧式安全閥外形尺寸和連接尺寸：
型號 | 通徑 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN' | D1 | K1 | g2 | b1 | f' | Z1-?d1 | L | L1 | L0 | h | H |
A37H-16C A43H-16C | 50 | 25 | 165 | 125 | 100 | 20 | 3 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 | ||
80 | 40 | 200 | 160 | 135 | 20 | 3 | 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |||
80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |||
100 | 65 | 220 | 180 | 155 | 22 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |||
125 | 80 | 250 | 210 | 185 | 22 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |||
150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |||
A37H-25 A43H-25 | 50 | 25 | 165 | 125 | 100 | 20 | 3 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 | ||
80 | 40 | 200 | 135 | 22 | 3 | 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | ||||
80 | 50 | 200 | 160 | 135 | 22 | 3 | 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |||
100 | 65 | 230 | 190 | 160 | 24 | 3 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |||
125 | 80 | 270 | 220 | 188 | 28 | 3 | 8-26 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |||
150 | 100 | 300 | 250 | 218 | 30 | 3 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |||
A37H-40 A43H-40 | 50 | 25 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 32 | 140 | 100 | 78 | 16 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 |
80 | 40 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |
80 | 50 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |
100 | 65 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |
125 | 80 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-26 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |
150 | 100 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |
A38Y-16C | 50 | 20 | 165 | 125 | 100 | 20 | 3 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 | ||
80 | 32 | 200 | 160 | 135 | 20 | 3 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |||
100 | 40 | 220 | 180 | 155 | 22 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | <, span="" style="PADDING-BOTTOM: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; COLOR: rgb(105,105,105); PADDING-TOP: 0px">265 | 265 | 921 | |||
150 | 80 | 285 | 240 | 210 | 24 | 3 | 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |||
A38Y-25 | 50 | 20 | 165 | 125 | 100 | 20 | 3 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 | ||
80 | 32 | 200 | 160 | 135 | 22 | 3 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |||
100 | 40 | 230 | 190 | 160 | 24 | 3 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |||
150 | 80 | 300 | 250 | 218 | 30 | 3 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |||
A38Y-40 | 50 | 20 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 |
80 | 32 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |
100 | 40 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |
150 | 80 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 |
六、訂貨須知：
1、①雙聯彈簧式安全閥產品名稱與型號②雙聯彈簧式安全閥口徑③雙聯彈簧式安全閥是否帶附件以便我們的為您正確選型④雙聯彈簧式安全閥的使用壓力⑤雙聯彈簧式安全閥的使用介質的溫度。
2、若已經由設計單位選定中偉公司的雙聯彈簧式安全閥型號，請按雙聯彈簧式安全閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉公司zj****為您審核把關。
