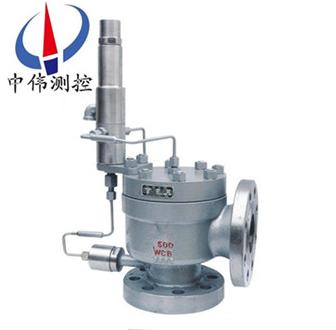

先導式安全閥
先導式安全閥適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的理想超壓保護裝置。
Description：
一、產品簡介：
AX46F系列先導式安全閥適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的理想超壓保護裝置。
二、測量原理：
AX46F系列先導式安全閥是一種由主閥和導閥組成的一種新穎結構的安全閥，導閥響應系統介質壓力自身動作從而控制主閥的開關動作。當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣******打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，***后使得流體重新進入主閥的圓頂氣室，關閉主閥。
三、廣泛應用：
AX46F系列先導式安全閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
四、結構特點：
1、閥座軟密封保證安全閥起跳前后的良好密封性。
2、允許工作壓力接近安全閥的整定壓力。
3、較小超壓就能使安全閥主閥迅速達到全啟狀態。
4、安全閥動作性能和開啟高度不受背壓的影響。
5、啟閉壓差可調。
6、導閥不流動型結構設計減少了有害介質的排放和環境污染。
7、可在線檢測安全閥的整定壓力。
主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
五、設計制造標準：
結構長度標準：GB/T 12221-2005；
連接法蘭標準：GB/T 9113；
壓力溫度等級：GB/T 12224-2005；
試驗檢驗標準：GB/T 13927-2008。
六、操作步驟：
1、投用安全閥
先投子閥，后投主閥
2、切除安全閥
先切主閥，后切子閥
七、主要零部件材料：
NO. | 零件名稱 | Ax46Y/F 材料 | KAX46Y/F材料 |
1 | 閥體 | WCB | WCB |
2 | 閥瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
3 | 導向套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
4 | 彈簧 | 50CrVA | 50CrVA |
5 | O型圈 | 氟橡膠 | 氟橡膠 |
6 | 閥蓋 | 25 | 25 |
7 | 導閥 | 部件 | |
八、外形尺寸和連接尺寸：
型號 | 公稱通徑 | do | L | L1 | L2 | H | DN' | D | D1 | D2 | D6 | b | Z-?d | D' | D1' | D2' | D6' | b' | Z'-?d' |
| Ax46F-16Y AF46Y-16 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 16 | 4-14 | 140 | 100 | 78 | 18 | 4-18 | ||
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | |||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | |||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | |||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 20 | 4-18 | 200 | 160 | 135 | 20 | 8-18 | |||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 20 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | |||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 220 | 180 | 155 | 22 | 8-18 | 250 | 210 | 185 | 24 | 8-18 | |||
125 | 80 | 210 | 190 | 220 | 526 | 150 | 250 | 210 | 185 | 22 | 8-18 | 285 | 240 | 210 | 24 | 8-23 | |||
150 | 100 | 255 | 230 | 265 | 623 | 175 | 285 , | 240 | 210 | 24 | 8-23 | 315 | 270 | 240 | 26 | 8-23 | |||
200 | 125 | 300 | 260 | 300 | 690 | 250 | 340 | 295 | 265 | 26 | 12-23 | 405 | 355 | 320 | 30 | 12-26 | |||
| Ax46F-25Y AF46Y-25 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 16 | 4-14 | 140 | 100 | 78 | 18 | 4-18 | ||
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | |||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | |||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | |||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 22 | 8-18 | 200 | 160 | 135 | 20 | 8-18 | |||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 22 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | |||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 230 | 190 | 160 | 24 | 8-23 | 250 | 210 | 185 | 22 | 8-18 | |||
125 | 80 | 210 | 190 | 220 | 526 | 150 | 270 | 220 | 188 | 28 | 8-26 | 285 | 240 | 210 | 24 | 8-23 | |||
150 | 100 | 255 | 230 | 265 | 623 | 175 | 300 | 250 | 218 | 30 | 8-26 | 310 | 270 | 240 | 26 | 8-23 | |||
200 | 125 | 300 | 260 | 300 | 690 | 250 | 360 | 310 | 278 | 34 | 12-26 | 405 | 355 | 320 | 30 | 12-26 | |||
| Ax46F-40Y AF46Y-40 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 58 | 16 | 4-14 | 140 | 100 | 78<, span=""> | 18 | 4-18 | |
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 66 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | ||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 76 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | ||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 88 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | ||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 110 | 22 | 8-18 | 200 | 160 | 135 | 20 | 8-18 | ||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 121 | 22 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | ||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 235 | 190 | 160 | 150 | 24 | 8-23 | 250 | 210 | 185 | 22 | 8-18 | ||
125 | 80 | 210 | 190 | 220 | 526 | 150 | 270 | 220 | 188 | 176 | 28 | 8-26 | 285 | 240 | 210 | 24 | 8-23 | ||
150 | 100 | 255 | 230 | 265 | 623 | 175 | 300 | 250 | 218 | 204 | 30 | 8-26 | 310 | 270 | 240 | 26 | 8-23 | ||
200 | 125 | 300 | 260 | 300 | 690 | 250 | 375 | 320 | 282 | 260 | 38 | 12-30 | 405 | 355 | 320 | 30 | 12-26 | ||
| Ax46F-64Y AF46Y-64 | 25 | 15 | 110 | 100 | 160 | 365 | 32 | 140 | 100 | 78 | 58 | 22 | 4-18 | 140 | 100 | 78 | 66 | 18 | 4-18 |
32 | 20 | 130 | 110 | 160 | 375 | 40 | 155 | 110 | 82 | 66 | 24 | 4-23 | 150 | 110 | 85 | 76 | 18 | 4-18 | |
40 | 25 | 130 | 120 | 170 | 445 | 50 | 170 | 125 | 95 | 76 | 24 | 4-23 | 165 | 125 | 100 | 88 | 20 | 4-18 | |
50 | 32 | 135 | 130 | 195 | 460 | 65 | 180 | 135 | 105 | 88 | 26 | 4-23 | 185 | 145 | 120 | 110 | 22 | 8-18 | |
65 | 40 | 175 | 160 | 225 | 495 | 80 | 205 | 160 | 130 | 110 | 28 | 8-23 | 200 | 160 | 135 | 121 | 22 | 8-18 | |
80 | 50 | 175 | 160 | 225 | 525 | 100 | 215 | 170 | 140 | 121 | 30 | 8-23 | 235 | 190 | 160 | 150 | 24 | 8-23 | |
100 | 65 | 195 | 195 | 245 | 565 | 125 | 250 | 200 | 168 | 150 | 32 | 8-26 | 270 | 220 | 188 | 176 | 28 | 8-25 | |
150 | 100 | 280 | 265 | 265 | 610 | 200 | 345 | 280 | 240 | 204 | 38 | 8-34 | 375 | 320 | 282 | 260 | 38 | 12-30 | |
200 | 125 | 300 | 295 | 300 | 680 | 250 | 405 | 345 | 300 | 260 | 44 | 12-34 | 450 | 385 | 345 | 313 | 42 | 12-34 | |
| Ax46F-100Y AF46Y-100 | 25 | 15 | 110 | 100 | 160 | 365 | 32 | 140 | 100 | 78 | 58 | 24 | 4-18 | 140 | 100 | 78 | 66 | 18 | 4-18 |
32 | 20 | 130 | 110 | 160 | 375 | 40 | 155 | 110 | 82 | 66 | 24 | 4-23 | 150 | 110 | 85 | 76 | 18 | 4-18 | |
40 | 25 | 130 | 120 | 170 | 445 | 50 | 170 | 125 | 95 | 76 | 26 | 4-23 | 165 | 125 | 100 | 88 | 20 | 4-18 | |
50 | 32 | 135 | 130 | 195 | 460 | 65 | 195 | 145 | 112 | 88 | 28 | 4-26 | 185 | 145 | 120 | 110 | 22 | 8-18 | |
65 | 40 | 175 | 160 | 225 | 495 | 80 | 220 | 170 | 138 | 110 | 32 | 8-26 | 200 | 160 | 135 | 121 | 22 | 8-18 | |
80 | 50 | 175 | 160 | 225 | 525 | 100 | 230 | 180 | 148 | 121 | 34 | 8-26 | 235 | 190 | 160 | 150 | 24 | 8-23 | |
100 | 65 | 195 | 195 | 245 | 565 | 125 | 265 | 210 | 172 | 150 | 38 | 8-30 | 270 | 220 | 188 | 176 | 28 | 8-25 | |
150 | 100 | 280 | 265 | 265 | 610 | 200 | 355 | 290 | 250 | 204 | 46 | 12-34 | 375 | 320 | 282 | 260 | 38 | 12-30 | |
200 | 125 | 300 | 295 | 300 | 680 | 250 | 430 | 360 | 312 | 260 | 54 | 12-41 | 450 | 385 | 345 | 313 | 42 | 12-34 |
九、安全閥訂貨主要事項：
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準***大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉公司zj****為您審核把關。
