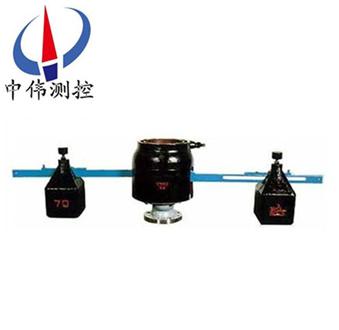

雙杠桿安全閥
雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許***高值，介質可為蒸汽、空氣。
Description：
一、產品簡介：
GA44H系列雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許***高值，介質可為蒸汽、空氣。
二、雙杠桿安全閥的結構圖：
三、雙杠桿安全閥主要零部件材料：
NO | 零件名稱 | 材料 |
1 | 閥體 | 碳鋼Carbon |
2 | 導向套 | 不銹鋼Stainless |
3 | 閥瓣 | 2Cr13 |
4 | 閥桿 | 2Cr13 |
5 | 杠桿 | 碳鋼Carbon |
6 | 重錘 | 鑄鐵Cast |
四、GA44H雙杠桿安全閥主要外形尺寸：
型號 | 公稱通徑 | 尺寸 | |||||||||||||||||||||
do-z | D | D1 | D2 | D6 | f | f2 | b | Z-?d | H | L | 承插式 | 法蘭式 | |||||||||||
d1 | k2 | k3 | D3 | DN' | D2' | D1' | D' | b' | f' | z1-?d1 | |||||||||||||
GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-2.5 | 80 | 50×2 | 200 | 160 | ,135 | / | 3 | / | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
五、訂貨須知：
一、①雙杠桿安全閥產品名稱與型號②雙杠桿安全閥口徑③雙杠桿安全閥是否帶附件以便我們的為您正確選型④雙杠桿安全閥的使用壓力⑤雙杠桿安全閥的使用介質的溫度。
二、若已經由設計單位選定中偉公司的雙杠桿安全閥型號，請按雙杠桿安全閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉公司zj****為您審核把關。
