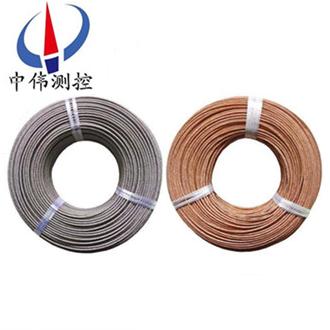

高溫補償導線

•

高溫補償導線適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、

一、導線簡介：
高溫補償導線的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。熱電偶高溫補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯，氟塑料，低煙低鹵聚氯乙烯及無堿玻璃絲幾種，進口優質氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。
高溫補償導線使用溫度可以在—60—260℃，屬于當代國內xj****水平。系列產品主要應用于各種測溫裝置上，型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。
二、執行標準：GB/T4989/94等效采用IEC584.3、
三、用途范圍：
高溫補償導線適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。使用溫度在-60～260℃，屬******xj****水平。
三、使用條件：
(1) 工作溫度：耐熱用：***高200℃和260℃兩種；
一般用：***高70℃和105℃兩種。
(2) ***低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3) ***小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
四、高溫補償導線使用特性：

五、產品代號及含義：

六、技術指標：
1、型號、合金絲材料和絕緣顏色

2、使用分類的護層顏色

七、交貨要求：
根據雙方協議允許任何長度交貨，長度計量誤差為±0.5%。
八、訂貨須知：
訂貨時務必注明產品名稱、型號、對數、耐溫等級、屏蔽型式、數量等。
