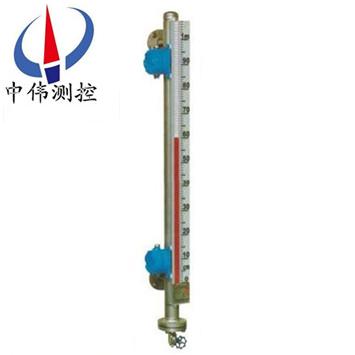

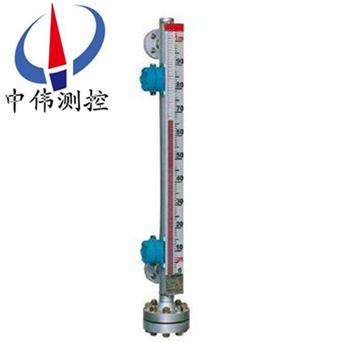

帶上下限報警開關磁翻板液位計

•
•
•

帶上下限報警開關磁翻板液位計是一種新穎的現場檢測儀表，配套裝置：UHZ型上下限發訊器，它裝于磁翻板液位計主體外側相應于上限下限報警位置上，當主體內磁浮子上下運動至該點時，磁性組件將發訊器內于簧管觸點吸

一、產品概述：

ZW-UHZ系列帶上下限報警開關磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。磁翻板可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

二、工作原理：

1、基本型

ZW-UHZ系列帶上下限報警開關磁翻板液位計是根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧管開關動作時，實現報警或限位控制。

三、應用范圍：

ZW-UHZ系列帶上下限報警開關磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制。可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。

四、主要特點：

1、密封性強，不易滲透—采用特殊接口處理，更適合液氨等高滲透場合使用。

2、耐高溫、高壓能力強—zui大溫度可大600℃,zui大壓力可達25MPa 。

3、耐腐蝕能力—采用zui新不銹鋼內襯PTFE工藝,使產品防腐能力超強。

4、可在低溫場合使用—采用特殊夾套工藝，零下200度場合也能應付自如。

5、信號遠傳能力強—信號輸出可為開關量、模擬量，可帶HART協議。

五、技術參數：

1、量程范圍（mm）：300～81000；

2、介質密度（g/cm3）：0.5～2；

3、介質粘度： ≤0.02Pa.S；

4、工作溫度℃：-40～350；

5、壓力等級（MPa）：≤32；

6、測量精度（mm）：≤±10；

7、安裝方式：側裝式、頂裝式、底裝式；

8、防護等級：IP65；

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

10、傳輸方式：4～20mA 或 開關量；

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。

六、附加功能選擇項：

限位開關：

常開型：高于報警點合并

常閉型：高于報警點斷開

開關容量：250VAC1A（阻性）250VAC0.3A

開關壽命：100000次

液位變送器：

輸出電流：4-20mADC

分辨率：±1-±10mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC

智能液位變送器：

輸出電流：4-20ADC

分辨率：0.2mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC。

七、液位計的分類和應用：

1、插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制。

2、保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

3、防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。

4、耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

八、統構成及接線：

1、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳：

由測量單元和變送單元兩部分組成。

3、本安防爆：

a 帶本安防爆，上、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）、C級氣體，zui高表面溫度組別T4（135℃）。

九、使用與維護：

使用：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書。

2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

維護：

1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2、根據介質情況，可定期清洗主導管，清洗管內沉積雜質。

3、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！

4、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

十、安裝步驟過程：

1、出廠后，已經全部調試配裝好，到達現場后，首先*步，須***先清理干凈現場需要安裝的設備。

2、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒。

3、擦拭現場法蘭，調整好設備法蘭位置與磁翻板液位計法蘭對直，須***保持磁翻板液位計主體垂直，然后用工具把螺栓裝入法蘭的4個孔。

十一、安裝要求：

1、筒體保持100mm距離內不能有吸磁性材料。

2、浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。

3、仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。

4、保溫型液位計除按以上要求安裝外，還須***連接冷卻或加熱系統。

5、地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。

十二、安裝注意事項：

1、液位計安裝須***垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。

3、液位計安裝完畢后，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色，零位以上顯示白色。

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

十三、使用注意事項：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書。

2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼從新校正）。

十四、選型編碼：

十五、設計訂貨時請提供下列數據：

1、型號規格；磁翻板板位計：ZW-UHZ系列；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用常規的法蘭是DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
