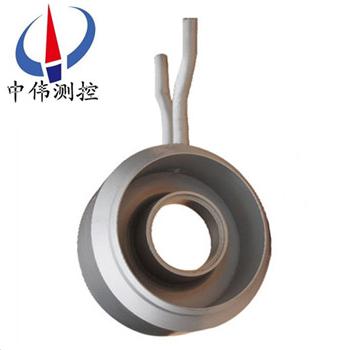

標準噴嘴流量計

•

標準噴嘴流量計是一種高精度的流量測量裝置，是一種喉部取壓低β值長頸式噴嘴裝置，常用于發電廠的主流量測量，如電廠凝水流量的準確測量、電廠給水流量或蒸汽量的測量，以及風機性能試驗、壓縮機性能試驗等高精度流

一、產品概述：

ZW-LGP系列標準噴嘴流量計有悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗。標準化程度高，可不必進行實流標定。標準孔板有可靠的實驗數據和完善的******、******標準。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循******標準計算與加工、使用靈活方便；國內流量測量中應用***廣泛的仍然是差壓式流量計。它具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度等特點，適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。

二、工作原理：
ZW-LGP系列標準噴嘴流量計的原理是采用節流式流量傳感器。它在長頸噴嘴的基礎上采用了特殊的取壓（喉部取壓）方式，使該流量傳感器不僅具有傳統長頸噴嘴的優點，同時還具備流出系數穩定，重復性高等******優點。是一種高精度流量傳感器。流量計算公式：

式中:  ，——分別為質量流量（㎏/s）和體積流量（m3/s）；

——流出系數 ；

——可膨脹性系數；

——節流件開孔直徑，m；

——直徑比，

——管道內徑，m；

——被測流體密度，㎏/m；

——差壓，Pa；

噴嘴通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大。
三、應用場合：
ZW-LGP系列標準噴嘴流量計與各種差壓變送器配套使用，可測量各種流體的流量。配合調節儀還可以對流量進行調節。廣泛應用于石油、化工、冶金、輕紡、水利、電力等部門 。
1、液體：熱水、冷水、化工液、輕體質油。
2、氣體：高爐煤氣、焦爐煤氣、各種單組分多組分氣體。
3、過熱蒸汽、飽和蒸汽。
4、壓縮空氣。
5、天然氣，火炬氣，液化氣。
四、主要特點：
1、結構簡單，安裝方便。
2、噴嘴比孔板的壓力損失小，要求直管段長度也短。
3、無需實流校驗，性能穩定。
4、可耐高溫高壓、耐沖擊。
5、耐腐蝕性能比孔板好，壽命長。
6、精度高、重復性好、流出系數穩定。
7、圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
8、整體鍛造加工技術，造價較高。
五、技術參數：
1、公稱直徑：20mm≤DN≤630mm；
2、公稱壓力：PN≤32Mpa；
3、工作溫度：-50℃≤t≤550℃；
4、雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤107；
0.44≤β≤0.8時，20000≤ReD≤107；
5、喉徑比：0.30≤β≤0.80；
6、精度：0.5級、1.0級、1.5級、2.0級；
7、參照標準：GB/T2624-2006、JJG640-94；
8、連接方式：法蘭連接、焊接。

六、孔板和噴嘴是兩種不同的差壓式流量計：
1.噴嘴
優點：標準噴嘴歷史悠久，有大量的各種試驗數據，噴嘴流量計結構簡單牢固，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗，標準化程度高，可不必進行實流標定。標準噴嘴有可靠的實驗數據和完善的******、******標準。計量數據真實可信，可作為貿易結算計量用表。
缺點：生產制造較復雜，單價較高.
2.孔板
孔板流量計優點：性價比較高。標準孔板歷史悠久，有******、******標準及檢定規程和大量的試驗數據，不用實流標定。計量數據真實可信，可作為貿易結算計量用表。
缺點：孔板銳角邊的磨損、臟污等因素均會影響計量精度。檢定周期較短6-12個月。
七、結構形式：
噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。噴嘴總長度
a、當0.30≤β≤2/3時，噴嘴長度=0.6041d；
b、當2/3≤β≤0.80時，噴嘴長度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d ；
c、ISA 1932噴嘴上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA1932噴嘴的取壓方式僅角接取壓一種。
八、安裝注意事項：
1、可水平、垂直或傾斜安裝，應保證管內充滿液體；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；
4、引壓管路安裝應符合標準規定的規范。

九、適用范圍及應用：

十、選型編碼：

十一、設計訂貨須知事項：

用戶訂貨時請?zhí)峁┮韵聴l件以便幫助正確選擇流量計的規格和系數。

1、 管道尺寸：外徑×壁厚；

2、測量介質名稱：介質密度〔kg/m3〕；

3、設定的流量范圍：即流量計的量程上限值和下限值〔kg/h或m3/h〕；

5、工作壓力：（Mpa）；

6、工作溫度：（°C）；

7、如配我中偉公司智能流量積算儀請一齊提供：壓力變化范圍，或壓力變送器型號、量程；溫度變化范圍，或溫度變送器型號、量程。

售后服務承諾：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
