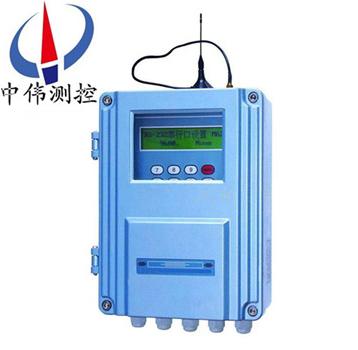

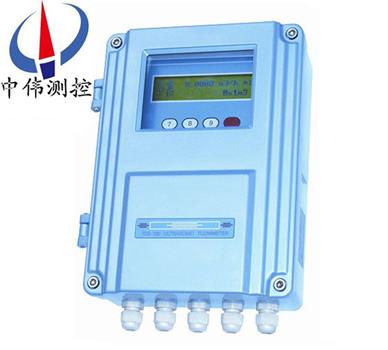

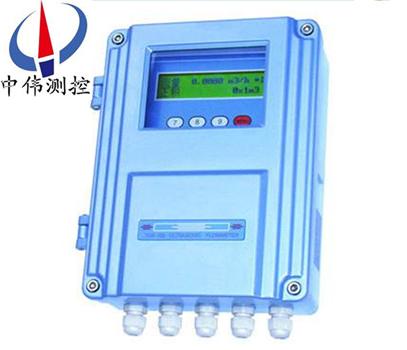

超聲波流量計

•
•
•

超聲波流量計采用進口集成電路貼裝而成，電路全部完成數字化、集成化，提高測量精度、測量穩定性、大大減少了故障維護，是目前國內技術xj****的、性能穩定、安裝方便的一款低功耗流量測量儀表。該流量計軟硬件主體沒有

一、產品概述：
ZWS-100系列超聲波流量計采用的是時差法測量原理。 它的高可靠性是積8年的制造經驗加上博采眾長，通過不斷完善提高得到的；是由于采用新型高性能集成元器件加上xj****的SMD貼裝器件生產線大規模生產實現的。 40皮秒（40×10 秒）的時間分辨率，0.5%的線性度。 低電壓多脈沖原理，保證可靠運行。 兩路0.1%精度的模擬輸入，接入溫度傳感器電流信號，即變成熱量計。實現中文顯示，軟件開放式設計，所有參數用戶皆可設定；硬件元件參數無關化設計，無需調整即能確保每一臺流量計具有******相同的性能。 主機機型有：便攜式、壁掛式、標準盤裝式、手持式、一體式。傳感器具有：方便安裝的外縛式、可靠工作的插入式、高可靠高精度的標準管段式、超高精度的標準型π管段式。
二、工作原理：
ZWS-100系列超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。
當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間******相同（*可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。
三、應用場合：
ZWS-100系列超聲波流量計其功能強大、運算速度快、抗干擾能力強，周期采樣次數高達128次，廣泛應用于工業現場中的各種液體流量的在線計量。其廣泛用于自來水、污水處理、供熱系統、石化、電廠、礦山、造紙、鋼廠、空調計費等行業。
1、飲用水、河水、海水、地下水、冷卻水、高溫水、污水；
2、潤滑油、柴油、燃油；
3、化工液體；
4、其他均質流體。
四、主要特點：
1、高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%；
2、強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常；
3、測量范圍大
選用不同型號的傳感器,可實現口徑DN15～DN6000mm管道流量的測量；
4、可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；
5、支持中英文菜單
可支持中文或英文菜單，方便快捷；
6、抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源。
五、技術參數：
1、測量液體：水，海水，堿等單*體，濁度小于10000ppm，粒徑小于1mm；
2、管道材料：鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里；
3、管襯材料：橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里；
4、管徑范圍：DN15mm~6000mm，插入式傳感器適用管經DN25mm~6000mm；
5、流速范圍：-32m/s~0~+32m/s,雙向流；
6、準 確 度：±1.0%顯示值（標準條件下）。配置插入式傳感器準確度可達0.5%；
7、線 性 度：0.5%；
8、信號輸出：4-20mA或0-20mA RS-485；
9、傳 感 器：分為外夾式和插入式，標準配置為外夾式，插入式傳感器zui高工作壓力3MPa；
10、直管段長：上游>10D，下游>5D 距泵出口>30D（D:管徑）；
11、顯示方式：2*20字符液晶顯示，帶LED背光；
12、防護等級：IP65；
13、防爆等級：ExdⅡBT4；
14、電 源：AC220V、DC8~36V或AC7~30V；
15、環境溫/濕度： 主機-20℃~+80℃;傳感器-20℃~+80℃或-20℃~+160℃可選，傳感器可浸水工作，水深小于2m。
六、使用說明：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通常可流量小于滿程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、zui小速度、zui大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算:誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。

七、主機特點：
1、全中文顯示或英文顯示；
2、結構緊湊、堅固、******xj****的壓鑄鋁機殼；
3、重量2.5Kg；
4、電源AC220V、DC24V兩用。
八、主機性能：
1、準確度優于1%，重復性為0.5%；
2、測量周期為500ms；
3、背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據；
4、電流輸出為4~20mA或0~20mA等，阻抗0~K，精度0.1%；
5、可實現熱量測量或一機兩用；
6、自動記錄前64日、前64月、前5年的累計流量；
7、自動記錄前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失；
8、自動記錄前64日流量計的工作狀態是否正常；
9、數據接口的出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變為RS-485方式。
九、專用電纜：
型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器。
十、管道：
1、管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；
2、管內徑：15mm~6000mm；
3、直管段：傳感器安裝點須***滿足上游10D，下游5D，距泵出口30D（D指管徑）；
十一、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量小；
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量凈流量；
十二、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、電源：AC220V或DC8~36V或AC7~30V。
十三、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置，須***是新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，盡量使用角磨砂輪機打掉銹蝕。
3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5、特別提醒：應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

十四、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號z大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到比較好的測量結果，所以使用者應當將傳感器接收到的信號調整到z大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

十五、使用注意事項：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通常可流量小于滿程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、z小速度、z大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算:誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。

十六、可選配外縛傳感器：

外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

十七、可選配插入傳感器：

插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請提供被測管道的準確外徑或周長。

十八、選型編碼：

舉例：，ZWS-100F1-200-M1-0-1-A-L5；
解釋：管徑為DN200mm,標配標準M1傳感器，無輸入，4-20mA輸出，220VAC供電，信號電纜5米×2。

十九、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。

售后服務承諾：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或對產品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
