氣動V型調節球閥
產品編號：183510-846
產品型號：ZSHV
更新時間：2013.07.17
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、簡介說明：
ZSHV系列氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
一、應用領域：
ZSHV系列氣動V型調節球閥，球芯呈V形狀，可實現 線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。氣動V型球閥適宜于控制紙漿、污水，含有纖維和顆粒固體懸浮介質及粉粒狀介質。配用的氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的******優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。
三、氣動V型調節球閥的主要特點：
1、是一種直角回轉結構的高級控制閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的有效率進行控制工藝狀況的一種閥門。
2、具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供準確的控制。
3、***大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的***大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有******的靈敏度和感應速度。
5、***大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的******密封性：V型閥采用可動金屬閥座，具有的助補償功能，并具有******密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。
7、超強的剪切能力：V型閥采有金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
四、氣動V型調節球閥的執行標準：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
五、執行機構：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、技術參數和性能：
|
型式 |
直通式鑄造球閥 | |||||||||||||
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
額定流量系數Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公稱壓力PN |
PN1.6 6.4MPa | |||||||||||||
|
泄漏量 |
軟密封：≤1.8×10-7×△P×DN.1/h（試驗介質為液體：式中△P為壓差）
硬密封：≤10-4×閥額定容量.1h（閥額定容量的計算見附表） | |||||||||||||
|
氣源壓力 |
0.4~0.6MPa | |||||||||||||
|
連接形式 |
對夾式、法蘭式、管道法蘭按JB79-59標準 | |||||||||||||
|
適用溫度 |
軟密封-40℃~+180℃；硬密封-40℃~+450℃ | |||||||||||||
|
球芯轉角 |
90度 | |||||||||||||
|
流量特性 |
近似等百分比 | |||||||||||||
|
閥體材料 |
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2 | |||||||||||||
|
球芯型式 |
部分球帶有V形缺口 | |||||||||||||
|
閥座材料 |
聚四氟乙烯、不銹鋼司太立硬質合金 | |||||||||||||
|
基本誤差 |
≤全行程的2%（帶定位器） | |||||||||||||
|
回差 |
≤全行程的2.0%（帶定位器） | |||||||||||||
|
死區 |
≤全行程的0.8%（帶定位器） | |||||||||||||
|
額定流量系數誤差% |
≤±10 | |||||||||||||

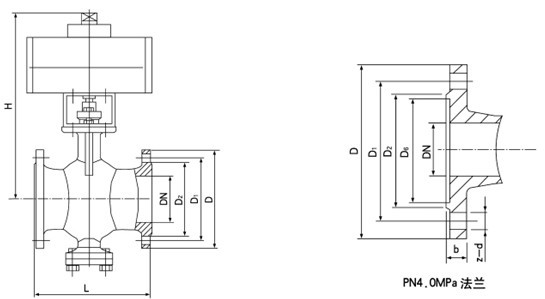

| 尺寸 | ||||||||||
| 公稱壓力PN（MPa） | 公稱通徑DN（mm） | 對夾連接 | 法蘭連接 | |||||||
| L | D | D | D1 | D2 | D6 | b | z-d | H | ||
| 25 | 102 | 64 | 115 | 85 | 5 | - | 14/16 | 4月14日 | 233 | |
| 40 | 114 | 82 | 145/150 | 110 | 85/84 | - | 16/18 | 4月18日 | 280 | |
| 50 | 124 | 100 | 160/165 | 125 | 100/99 | - | 16/20 | 4月18日 | 362 | |
| 65 | 145 | 118 | 180/185 | 145 | 120/188 | - | 18/20 | 4月18日 | 377 | |
| 80 | 165 | 130 | 195/200 | 160 | 135/132 | - | 20 | 8月18日 | 410 | |
| 1.6 | 100 | 194 | 155 | 215/220 | 180 | 155/150 | - | 20/22 | 8月18日 | 423 |
| 125 | 210 | 185 | 245/250 | 210 | 185/184 | - | 22 | 8月18日 | 436 | |
| 150 | 229 | 216 | 280/285 | 240 | 210/211 | - | 24 | 8-23/8-22 | 653 | |
| 200 | 243 | 264 | 335/340 | 295 | 265/266 | - | 26/24 | 12-23/12-22 | 703 | |
| 250 | 297 | 328 | 405 | 355 | 320/319 | - | 30/26 | 12-25/12-26 | 787 | |
| 300 | 338 | 373 | 460 | 410 | 375/370 | - | 30/28 | 12-25/12-26 | 827 | |
| 25 | 102 | 64 | 115 | 85 | 65 | - | 16 | 4月14日 | 233 | |
| 40 | 114 | 82 | 145/150 | 110 | 85/84 | - | 18 | 4月18日 | 280 | |
| 50 | 124 | 100 | 160/165 | 125 | 100/99 | - | 20 | 4月18日 | 362 | |
| 65 | 145 | 118 | 160/185 | 145 | 120/118 | - | 22 | 8月18日 | 377 | |
| 80 | 165 | 130 | 195/200 | 160 | 135/132 | - | 22-24 | 8月18日 | 410 | |
| 2.5 | 100 | 194 | 155 | 230/235 | 190 | 160/156 | - | 24 | 8-23/8-22 | 423 |
| 125 | 210 | 185 | 270 | 220 | 188/184 | - | 28/26 | 8-25/8-26 | 436 | |
| 150 | 229 | 216 | 300 | 250 | 218/211 | - | 30/28 | 8-25/12-26 | 653 | |
| 200 | 243 | 264 | 360 | 310 | 278/274 | - | 34/30 | 12-25/12-26 | 703 | |
| 250 | 297 | 328 | 425 | 370 | 332/330 | - | 36/32 | 12月30日 | 787 | |
| 300 | 338 | 373 | 485 | 430 | 390/389 | - | 40/34 | 16-30 | 827 | |
| 25 | 102 | 68 | 115 | 85 | 65 | 58 | 16 | 4月14日 | 262 | |
| 40 | 114 | 88 | 145/150 | 110 | 85/84 | 76 | 18 | 4月18日 | 280 | |
| 50 | 124 | 102 | 160/165 | 125 | 100/99 | 88 | 20 | 4月18日 | 362 | |
| 65 | 145 | 122 | 180/185 | 145 | 120/118 | 110 | 22 | 4月18日 | 400 | |
| 80 | 165 | 138 | 195/200 | 160 | 135/132 | 121 | 22/24 | 8月18日 | 603 | |
| 4 | 100 | 194 | 162 | 230/235 | 190 | 160/156 | 150 | 24 | 8月18日 | 616 |
| 125 | 210 | 188 | 270 | 220 | 188/184 | 176 | 28/26 | 8-23/8-22 | 643 | |
| 150 | 229 | 218 | 300 | 250 | 218/211 | 204 | 30/28 | 8-25/8-26 | 685 | |
| 200 | 243 | 285 | 375 | 320 | 282/284 | 260 | 38/34 | 12月30日 | 747 | |
| 250 | 297 | 345 | 445/450 | 384 | 345 | 313 | 42/38 | 12-24/12-33 | 933 | |
| 300 | 338 | 410 | 510/515 | 450 | 408/409 | 364 | 46/42 | 16-34/16-33 | 980 | |
| 25 | 102 | 68 | 135/140 | 100 | 78 | 58 | 22 | 4月18日 | 262 | |
| 40 | 114 | 88 | 165/170 | 125 | 95 | 76 | 24 | 4月23日 | 280 | |
| 50 | 124 | 102 | 175/180 | 135 | 105 | 88 | 26 | 4月23日 | 362 | |
| 65 | 145 | 122 | 200/205 | 160 | 130 | 110 | 28 | 8月23日 | 400 | |
| 80 | 165 | 138 | 210/215 | 170 | 140 | 121 | 30 | 8月23日 | 603 | |
| 6.4 | 100 | 194 | 162 | 250 | 200 | 168 | 1580 | 32 | 8月25日 | 616 |
| 125 | 210 | 188 |
295 |
240 | 202 | 176 | 36 | 8月30日 | 643 | |
| 150 | 229 | 218 | 340/345 | 280 | 240 | 204 | 38 | 8-34 | </, TD>685 | |
| 200 | 243 | 285 | 405 | 345 | 300 | 260 | 44 | 12/3412-26 | 747 | |
| 250 | 297 | 345 | 470 | 400 | 352 | 313 | 48 | 12/41/12-36 | 933 | |
| 300 | 338 | 410 | 53, , , 0 | 460 | 412 | 54 | 16-41/16-36 | 980 | ||
八、訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、產品型號；
2、公稱通徑閥座直徑；
3、公稱壓力；
4、閥體和閥內組件材料；
5、適用溫度；
6、調節方式；
7、雙作用或單作用(單作用請注明氣開式或氣閉式) ；
8、是否帶附件；
9、連接型式。
九、售后服務承諾：
1、我公司所售中偉調節球閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
