彩屏無紙記錄儀
產品編號：11857-444
產品型號：ZW7000RC
更新時間：2013.06.20
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品概述：
ZW7000RC系列彩屏無紙記錄儀是12路wn****輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。 可以與溫度、壓力、流量、液位等現場儀表相連接，起到顯示數據與記錄數據的作用。
二、廣泛應用：
ZW7000RC系列彩屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
三、主要特點：
系統：
1、采用***新大規模集成電路，******名廠元器件精心設計；
2、采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；
3、5.7英寸進口SHARP320X240點陣TFT高亮度彩******形液晶顯示，CCFL背光、畫面清晰、寬視角。屏幕亮度可以自由調節；
4、全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
5、新型開關電源，85VAC~265VAC范圍內正常工作；
6、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
7、提供變送器+24VDC隔離配電；
8、全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作；
9、大容量FLASH閃存芯片存貯歷史數據，掉電******丟失數據；
10、12路繼電器報警輸出。
信號：
1、可輸入各種標準信號，F(xiàn)r、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
2、信號全量程精度±0.2%
3、通道間******隔離
4、可提供隔離配電
5、提供標準4-20mA輸出
軟件：
1、中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
2、工程量顯示數值范圍寬，可顯示5位數值：-9999~19999；
3、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄***近的15條報警信息；
4、支持流量累積功能；
5、4組溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a償模型；
6、支持真空度科學計數法顯示；
7、曲線走紙方式可設定橫向或縱向；
8、每4組曲線顯示可以自由組合，自定義曲線顏色；
9、內置GB2312二級漢字字庫（6500漢字）；
10、全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，采用******標準編碼，解決特殊單位及漢字位號的輸入問題；
11、漢字位號、單位自定義組合輸入。
四、通訊功能：
1、標準串行通訊接口：RS-485和RS-232C；
2、支持標準Modbus RTU通訊協議，標準Modbus TCP通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動；
3、使用USB2.0接口轉存和備份歷史記錄，支持256M、512M、1G優盤；
4、支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件；
5、外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。
五、選型代碼：
|
型 譜 |
說 明 | |||||||||||
|
ZW7000RC |
彩屏無紙記錄儀（江蘇中偉） | |||||||||||
|

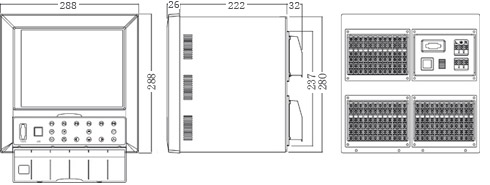

外形尺寸 |
1 |
150×150×220 mm，適用于1-8通道，含儀表本體、1通道、64M內存 | ||||||||||
|
2 |
150×150×250 mm，適用于9-16通道，含儀表本體、1通道、64M內存 | |||||||||||
|
模擬輸入通道數量 |
01 |
1通道模擬量輸入，信號類型可自由設定 | ||||||||||
|
02 |
2通道模擬量輸入，信號類型可自由設定 | |||||||||||
|
… … |
… … | |||||||||||
|
16 |
16通道模擬量輸入，信號類型可自由設定 | |||||||||||
|
模擬輸出通道數量 |
0 |
無模擬量輸出通道數 | ||||||||||
|
1 |
1路模擬量輸出，4～20mA | |||||||||||
|
… … |
… … | |||||||||||
|
8 |
8路模擬量輸出，4～20mA | |||||||||||
|
報警輸出數量 |
00 |
無繼電器輸出 | ||||||||||
|
01 |
1個繼電器輸出 | |||||||||||
|
… … |
… … | |||||||||||
|
12 |
12個繼電器輸出 | |||||||||||
|
存儲容量 |
064 |
64M存儲容量 | ||||||||||
|
128 |
128M存儲容量 | |||||||||||
|
248 |
248M存儲容量 | |||||||||||
|
調節功能 |
0 |
無PID調節功能 | ||||||||||
|
1 |
含PID調節功能（不含通道） | |||||||||||
|
流量補償、累積功能 |
0 |
無流量補償、累積功能 | ||||||||||
|
1 |
含多種流量補償、累積功能 | |||||||||||
|
通訊功能 |
0 |
無通訊接口 | ||||||||||
|
1 |
RS-232C通訊接口 | |||||||||||
|
2 |
RS-485通訊接口 | |||||||||||
|
USB轉存功能 |
0 |
無USB接口 | ||||||||||
|
1 |
USB接口+U盤 | |||||||||||
|
電源 |
A |
220VAC供電 | ||||||||||
|
D |
24VDC供電 | |||||||||||
|
附件 |
微型打印機（含電源）訂貨時說明 | |||||||||||
|
記錄儀上位管理軟件 | ||||||||||||
|
RS485/RS232轉換模塊（訂貨號時說明） | ||||||||||||
|
注：輸入輸出通道數之和***多為16，當輸入有脈沖量時需注明。 | ||||||||||||
六、售后服務承諾：
1、我公司所售中偉無紙記錄儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
