一、產品概述：
ZW-LUGB系列電池供電渦街流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內準確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
二、計量原理：
ZW-LUGB系列電池供電渦街流量計是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶。由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、***后輸出頻率與介質流速成正比的脈沖信號（或轉換成4 ～20mA信號）,送至積算儀進行處理、顯示和控制。
一定雷諾數范圍內（2×104～7×106 ），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關系式為f=St?v/d，式中St 為斯特勞哈數，它是一個無量綱的系數，只要準確測出頻率f，就可以求得流體流速v，由v求出體積流量。
三、電池供電渦街流量計的技術參數：
1、測量介質：液體、氣體、飽和蒸汽、過熱蒸汽。
2、精度等級：液體±1.0%，氣體（蒸汽） ±1.5%，插入式±2.5%。
3、工作壓力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4、介質溫度：普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～350℃。
5、輸出信號：三線電壓脈沖，低電平0～1V，高電平 > 4V，占空比50%； 二線制標準電流4～20mA；三線制標準電流0～10mA。
6、工作環境：-35℃～+60℃，濕度≤95%RH。
7、工作電源：DC12V；DC24V。
8、殼體材料：碳鋼、不銹鋼。
9、防爆類型：本安型 ExibIICT6。
四、電池供電渦街流量計的主要特點：
1、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。
2、安裝簡單，維護十分方便。
3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4、輸出是與流量成正比的脈沖信號，無零點飄移，精度高。
5、測量范圍寬，量程比可達1：10。
6、壓力損失較小，運行費用低，更具節能意義。
7、在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
8、應用范圍廣，蒸汽，液體，氣體的流量均可測量。
五、外形尺寸：
|
DN |
A |
B |
C |
D |
|
15 |
90 |
Φ57 |
383 |
45 |
|
20 |
100 |
Φ57 |
388 |
50 |
|
25 |
100 |
Φ57 |
394 |
50 |
|
32 |
100 |
Φ65 |
396 |
50 |
|
40 |
100 |
Φ75 |
401 |
50 |
|
50 |
110 |
Φ87 |
407 |
55 |
|
65 |
110 |
Φ109 |
418 |
55 |
|
80 |
110 |
Φ120 |
423 |
55 |
|
100 |
120 |
Φ149 |
447 |
60 |
|
125 |
125 |
Φ175 |
474 |
65 |
|
150 |
145 |
Φ203 |
501 |
75 |
|
200 |
170 |
Φ259 |
556 |
100 |
|
250 |
190 |
Φ312 |
608 |
120 |
|
300 |
210 |
Φ363 |
660 |
140 |
|
350 |
230 |
Φ409 |
709 |
160 |
|
400 |
250 |
Φ460 |
756 |
180 |
|
450 |
275 |
Φ520 |
814 |
205 |
|
500 |
290 |
Φ575 |
869 |
225 |

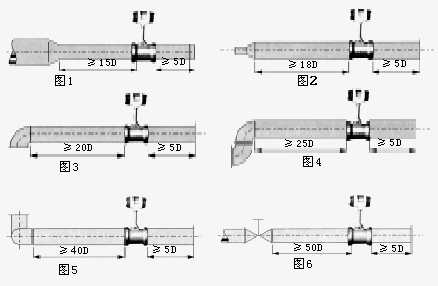

為了確保儀表正常、準確運行，傳感器安裝點的上下游須***有一定的直管道，以調整流場，如圖所示。
圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若須***安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
七、對管道的要求：
1、上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
2、配管應與傳感器同心，同軸度應小于0.05DN。
3、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

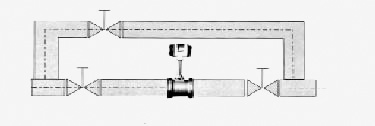

4、如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。
八、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，須***采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
九、選型要點：
1、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。
2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。
3、在爆炸危險場所，應選用防爆型流量計。
4、渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
十、應用對象：
ZW-LUGB系列電池供電式渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
十一、選型表：
|
代號 |
通徑 |
流量范圍㎡/h | ||||||
|
ZW-LUGB-25 |
DN25 |
1~10（液體） |
25~60（氣體） |
蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計 | ||||
|
ZW-LUGB-32 |
DN32 |
1.5~18（液體） |
15~150（氣體） | |||||
|
ZW-LUGB-40 |
DN40 |
2.2~27（液體） |
22.6~150（氣體） | |||||
|
ZW-LUGB-50 |
DN50 |
4~55（液體） |
35~350（氣體） | |||||
|
ZW-LUGB-80 |
DN80 |
9~135（液體） |
90~900（氣體） | |||||
|
ZW-LUGB-100 |
DN100 |
14~200（液體） |
140~1400（氣體） | |||||
|
ZW-LUGB-150 |
DN150 |
32~480（液體） |
300~3000（氣體） | |||||
|
ZW-LUGB-200 |
DN200 |
56~800（液體） |
550~5500（氣體） | |||||
|
|
代號 |
功能1 | ||||||
|
N |
無溫壓補償 | |||||||
|
Y |
有溫壓補償 | |||||||
|
|
代號 |
輸出型號 | ||||||
|
F1 |
4-20mA輸出（二線制） | |||||||
|
F2 |
4-20mA輸出（三線制） | |||||||
|
F3 |
RS485通訊接口 | |||||||
|
|
代號 |
被測介質 | ||||||
|
J1 |
液體 | |||||||
|
J2 |
氣體 | |||||||
|
J3 |
蒸汽 | |||||||
|
|
代號 |
連接方式 | ||||||
|
L1 |
法蘭卡裝式 | |||||||
|
L2 |
法蘭連接式 | |||||||
|
|
代號 |
功能2 | ||||||
|
E1 |
1.0級 | |||||||
|
E2 |
1.5級 | |||||||
|
T1 |
常溫 | |||||||
|
T2 |
高溫 | |||||||
|
T3 |
蒸汽 | |||||||
|
P1 |
1.6MPa | |||||||
|
P2 |
2.5MPa | |||||||
|
P3 |
4.0MPa | |||||||
|
D1 |
內部3.6V供電 | |||||||
|
D2 |
DC24V供電 | |||||||
|
B1 |
不銹鋼 | |||||||
|
B2 |
碳鋼 | |||||||
1、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。
2、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
十三、售后服務承諾：
1、我公司所售渦街流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
